5. Организация и технология производства работ

   1. Предварительный выбор технологии производства монтажных работ

Монтаж сборных конструкций производим комбинированным методом, при этом стеновые панели монтируем «с колес». Направление монтажа – продольное (кран движется вдоль пролета). Подачу поддонов с кирпичом и монтаж колонн, подстропильных балок, стеновых панелей, плит покрытия и стропильных балок выполняем разными кранами.

2. Выбор кранов по техническим параметрам

5.2.1. Выбор захватных и вспомогательных приспособлений

Выбор захватных и вспомогательных приспособлений осуществляется на основе спецификации сборных элементов (табл. 1) в форме таблицы.

Таблица 3. Ведомость захватных и вспомогательных приспособлений

№	Наименование монтажного приспособления	Назначение монтажного приспособления	Эскиз			Характеристика приспособления			Грузоподъемность, т
						масса, т		расчетная высота строповки, м
1	Траверса унифицированная, ЦНИИОМТП, РЧ-455-69	Установка колонн, в которых предусмотрено строповочное отверстие				0,18		1	10
2	Строп четырехветвевой, ПИ Промстальконструкция 21059М–28	Укладка плит покрытия размерами 1,5…3х6 м				0,09		4,2	3
3	Траверса, КБ Главмосстроя, 7016-17	Установка стропильных ферм и балок пролетом 12 м				0,475		2,8	15
4	Строп двухветвевой, ГОСТ 19144–73	Установка панелей стен и перегородок длиной 6 м.			0,01		2		2,5
5	Строп четырехветвевой, ПИ Промстальконструкция 21059М–28	Выгрузка и раскладка различных конструкций.			0,09		4,2		3

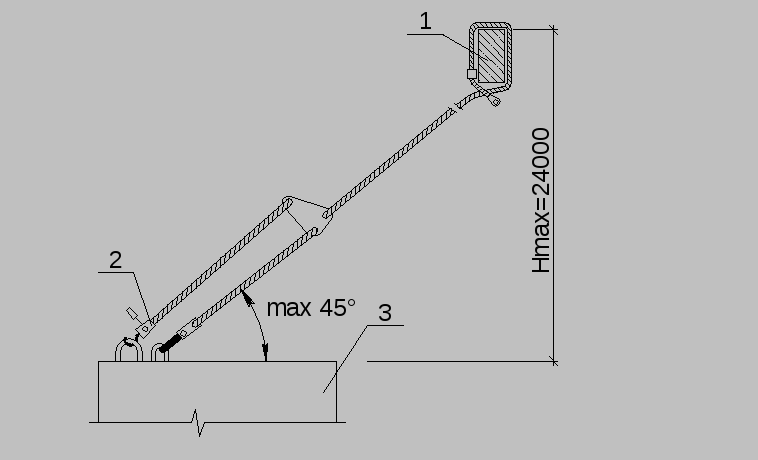

6	Расчалка, ПИ Промстальконструкция, 2008–09	Временнное крепление колонн, ферм, балок и т.д.			0,1		–		–
7	Навесная площадка с подвесной лестницей, ПК Главстальконструкция, 229	Обеспечение рабочего места на высоте: -при монтаже стропильных балок; -при монтаже плит покрытия			0,12		–		–
8	Монтажный гидроподъёмник СПО-15	Выполнение работ на высоте до 16 м.			7,97		14,6		0,2
9	Временное ограждение, ПИ Промстальконструкция, 4570Р–2	Обеспечение рабочего места на высоте: - при заливке швов плит покрытия -при монтаже плит покрытия			–		–		–

5.2.2. Определение требуемых параметров монтажных кранов

Монтажные краны подбираются по трем параметрам:

1. Требуемая грузоподъемность , т:

, т; где:

q_э – масса монтируемого элемента, т (см. табл. 1);

q_с – масса захватного приспособления, т (см. табл. 3).

2. Требуемая высота подъема крюка крана , м

, м; где:

h – превышение проектного уровня установки конструкции над уровнем стоянки крана, м; - высота кузова автомобиля (при монтаже «с колёс»)

h_з – посадочная высота, м (принимается 0,5-1 м);

h_э – монтажная высота элемента, м (см. табл. 1);

h_с – расчетная высота строповки, м (см. табл. 3).

3. Требуемый вылет стрелы крана относительно оси вращения , м:

, м; где:

L_стр – требуемая длина стрелы, м;

– угол наклона стрелы, град;

а – расстояние от оси вращения крана до пяты стрелы, м (принимается 1-1,5 м).

а) Если монтируемая конструкция обладает малой монтажной шириной (до 1 м),

то угол принимается без расчета 75°-77° и длина стрелы определяется по формуле:

, м; где:

h_ш – превышение пяты стрелы над уровнем стоянки крана, м (принимается 1,5-2 м);

h_п – минимальная длина полиспаста в стянутом состоянии, м (см. [1], П.4.1).

б) Если монтируемая конструкция обладает монтажной шириной более 1 м :

, м; где – максимальный угол изили, град.

–угол, обеспечивающий минимальную длину стрелы, град.

–угол, обеспечивающий минимальную длину полиспаста, град; где:

с – минимальное расстояние от оси стрелы до конструкции, м (принимается 1-1,5м);

b – монтажная ширина элемента, м (см. табл. 1).

в) Длина гуська определяется из условия возможности монтажа крюком гуська плит покрытия:

, м; где:

= 75°-77° – угол подъема основной стрелы, град;

= 25°-30° – угол между осями основной стрелы и гуська, град.

В этом случае требуемый вылет стрелы:

, м

Рисунок 7 – Схема монтажа колонн

Рисунок 8 – Схема монтажа подстропильных балок

Рисунок 9 – Схема монтажа стропильных балок

Рисунок 10 – Схема монтажа стеновых панелей «с колес»

Рисунок 11 – Схема монтажа поддонов с кирпичом
