2. Топографические карты

Топографическая карта — основнсй графичеекий документ о местности, содержащий точное, подробное и наглядное изображе-ние местных предметов и рельефа. По топографическим картам можно изучить и оценить местность, определить координаты це-лей, производить целеуказание и решать другие задачи.

Топографические карты создаются различных масштабов. Мас-штабом карты называется отношение, показывающее, во сколько раз уменьшены все линии местности при изображении их на карте.

Масштаб выражается в виде дроби _5о000' или отношением

1:50 000. Например, 1:50 000 читается «одна пятидесятитысяч-ная» и означает, что все линии и расстояния местности изобра-жены на карте этого масштаба с уменьшением в 50 000 раз, т. е. одному сантиметру на карте соответствует 50 000 см (или 500 м) на местности.

Расстояние в метрах (или километрах) на местности, соответст-вующее одному сантиметру на карте, называется величиной мас-штаба.

7-241

193

Полнота, подробность и точность изображения местности иа карте зависят от ее масштаба. Чем крупнее масштаб карты, тем подробнее на ней будет изображена местность. - Более крупным масштабом будет тот, y которого знаменатель масштаба меньше.

Топографические карты покрывают обычно большие районы земной поверхности. Для удобства пользования они издаются от-дельными листами. Границы каждого листапринятрназывать рам-ками карты, они ограничивают изображенный на карте участок местности. Сторонами рамок являются меридианы и параллели. Каждый лист карты ориентирован относительно сторѳн горизонта так, что верхняя сторона рамки является северной, нижняя — юж-ной, левая — западной, правая — восточной. Каждому листу карты дается условное буквенно-цифровое обозначение — номенклатура, которая подписывается над верхней стороной рамки. Под номен-клатурой подписывается номер и год-издания карты. Внизу по ниж-ней (южной) стороне рамки приводятся данные о магнитном скло-нении, сближении меридианов и поправке направления. Здесь же помещается численный и линейный масштабы карты, указыва-ются величина масштаба и высота сечения рельефа. Внутри каж-дой из сторон рамки указана номенклатура соседних листов карт, примыкающих к данномѵ листу, даны подписи координатных (ки-лометровых) линий и географические координаты (широта, дол-гота) углов рамки.

Измерение расстояний по карте. Чтобы определить расстояние между точками местности, надо по карте измерить цир.кулем или линейкой расстояние между этими точками в сантиметрах и, поль-зуясь численным масштабом, умножить полученное число на вели-чину масштаба. Напрямер, на карте масштаба 1 :50 000 измерен-ное раостояние м'ежду двумя точками 4,2 см. Величина масштаба 500 м, следовательно, расстояние между этими точками на мест-ности будет равно 4,2X500 м = 2100 м.

Небольшое расстояние между двумя предметами по прямой линии пр\)ще измерить, пользуясь линейным масштабом. Для этого циркулем или линейкой с миллиметровым делением измеряют расстѳяние между условными знаками этих предметов на карте и, не изменяя раствора, циркуль (линейку) прикладывают к линей-_ ному масштабу. По подписям масштаба определяют, скольким" метрам или километрам оно соответствует на местности. На рис. 68 измеренное расстояние равно 1250 м.

Большие расстояния чаще измеряются с помощью циркуля. Для этого -раствор циркуля устанавливают по масштабу (ли-нейке) так, чтобы он соответствовал целому числу километров, Затем этим раствором (шагом) измеряют расстояние по карте, не измеияя раствора, циркуль (линейку) прикладывают к линей-ному масштабу и прибавляется к полученному числу километров.

При оііределении длины маршрута по карте необходимо вно-

сить поправки на рельеф (подъемы и спуски) и извилистость до-

рог. Поправка на увеличение длины маршрута, измеренного по

. карте масштаба 1:50 000, в горной местности 1,15; в холмистой —

194

1,05; no карте 1:100 000 ооответственно 1,20 и 1,10. Например, по карте 1:50000 измерено расстояние 150 км, местность горная. Действительное расстояние будет 150x1,15=172,5 км.

Изображение на карте мест-ных предметов. На топографиче-ских картах мѳстные предметы изображаются условными знака-ми. Они подразделяются на мао штабные, внемасщтабные и по-яснительные.

Масштабными условными зна-ками изображаются меетные предметы, которые по своим раз-мерам могут быть выражены в масштабе карты, например, озе-ра, леса, населенные .пункты, крупные реки. Контуры (внешние границы) таких местных предме-товпоказываются на картесплош-ными линиями (дорог-и, канавы и др.) или пунктиром в точном соответствии с их действитель-ными очертаниями на местности.

Масштабные условные -знаки

позволяют определять по карте

действительную длину, ширину

или площадь изображенных ими

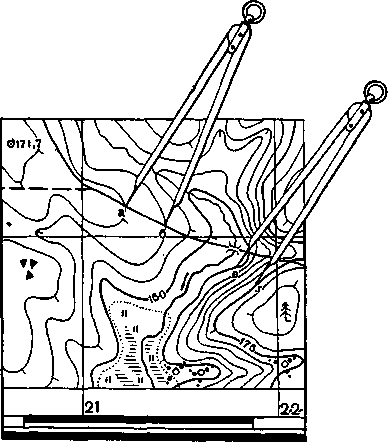

Рис. 68. Измерение расстояний по

карте с помощью циркуля н линей-

ного масштаба

' местных предметов.

Внемасштабные условные зна-ки при-меняются для изображе-ния таких местных предметов,

которые из-за малых размеров занимаемой ими площади не могут быть выражены в масштабе карты, например, шахты, радиомачты, колодцы, сооружения башенного типа и т. п. Точное местоположе-ние таких предметов на карте определяется геометрическим цен-тром фигуры, серединой основания знака, вершиной Прямого угла. Это необходимо знать для того, чтобы правильно измерять по карте расстояния между местными предметами.

Пояснительные условные знаки применяются в. сочетании с масштабными и внемасштабными условными знаками; они служат для дополнительной характеристики местных предметов. Напри-мер, знак хвойного или лиственного дерева на изображении л£са показывает преобладающую в~нем породу деревьев, стрелка на реке указывает направление ее течения.

Кроме условных знаков местных предметов и рельефа на кар-тах даются собственные названия населенных пунктов, рек, озер, урочищ, лесов и других объектов.

К изобразительным средствам отиосится й цветовое оформле-ние карты. Цвет придает карте наглядность и позволяет обога-

7*

195

тить ее содержание: леса, куетарники, сады, парки показываются на карте зеленым цветом; реки, озера, родники, болота — голу-бым; рельеф — коричневым цветом.

"Условные знаки в сочетании с пояснительными подписями, цифровыми обозначениями и расцветкой дают достаточно подроб-ную количествениую и качественную характеристику местным предметам.

Изображение на карте рельефа. Рельеф на топографических картах изображается кривыми' замкнутыми линиями, соединяю-щими точки местности, имеющие одинаковую высоту над уровнем поверхности моря, принятую за начало счета высот. Такие линии называются горизонталями.

Детали рельефа, которые не могут быть показаны горизонта-лями, например, обрывы, овраги, промоины и др., изображаются на карте условными знаками. Изрбражение рельефа на карте до-полняется подписями абсолютных высот характерных точек мест-ности. Высоты точек в метрах над уровнем моря (абсолютные вы-соты), подписанные на картах, называются отметками.

На картах горизонтали проводятся через определенные интер-

івалы (по высоте), назьшаемые высотой сечения. Для каждого мас-

штаба принята своя высота сечения, которая подписывается под

южной рамкой карты (например, для карты 1 : 50 000 высота ос«

новного сечения 10 м, для карты 1 : 100 000—20 м).

Горизонтали, которые соответствуют основному сечению рель-ефа, называются основными. Они вычерчиваются на карте тон-кими сплошными линиями; для удобства счета каждая пятая го-ризонталь утолщается. Для отображения некоторых характерных форм рельефа (отдельных вершин, котловин, седловин), которые не могут бьггь выражены на карте основными гбризонталями, применяются половинные (через половину высоты основного сече-ния) и вспомогательные. Они вычерчиваются на картах прерыви-стыми ляниями.

Направлсние. понижения скатов определяется на карте по ука-зателям скатов на горизонталях, путем сравнения отметок высот точек и горизонталей, a также по расположению объектов гидро-графии (рек, озер и т. п.). Понижение ската будет всегда в сто: рону меньшей отметки. Цифры отметок горизонталей своим осно-ванием направлены в сторону понижения ската.

Высоты точек местности над уровнем моря (абсолютные вы-соты) определяются по карте с помощью отметок и горизонталей. Если точка расположена на горизонтали, то ее абсолютная высота равна значению этой горизонтали. Если точка находится между горизонталями, то ее высота равна значению ближайшей горизон-тали с учетом высоты сечения. Взаимное превышение точек мест-ности определяется как разность их абсолютных высот.

Крутизна ската определяется по величине заложения (рассто-яния) между основными горизонталями. Чем ближе друг k другу на карте расположены горизонтали, тем скат круче; чем больше

196

расстояние между соседними горизонталями, тем скат ноложе. При одной и той же высоте сечения в зависимости от изменения крутизны ската меняется и величина заложения.

При высоте сечения 25м
