Тория обозначена пунктирной лииией; стп — средияя точка попадания; вВі — ось расгеивания по высоте; бб! — ось рассеивания по боковому иаправлеиию;

ДДі — ось рассеивания по дальности

Явление разбрасывания пуль (гранат) при стрельбе из одного и того же оружия практичеоки в одинаковых условиях называ-ется естественным рассеиванием пуль (гранат), или рассеива-нием траекторий.

Совокупность траекторий пуль (гранат), полученных вследст-вие их естественного рассеивания, называется снопом траекторий (рис. 22), a траектория, проходящая в середине снопа траекто-рий, называется средней траекторией.

Точка пересечения средней траектории с поверхностью цели (преграды) называется средней точкой попадания, или центром рассеивания.

Площадь, на которой располагаются точки встречи (пробо-ины) пуль (гранат), полученные при пересечении снопа траекто-рий с какой-либо плоскостью, называется площадью рассеива-ния.

Взаимно перпендикулярные линии, проведенные через центр рассеивания (среднюю точку попадания) так, чтобы одна из них совпадала с направлением стрельбы, называются осями рассеи-вания.

Кратчайшие расстояния от точек встречи (пробоин) до осей рассеивания называются отклонениями.

Естественное рассеивание пуль (гранат) происходит под влия-нием трех групп причин, вызывающих разнообразие начальных скоростей, углов броса«ия 'и направления стрельбы, a также ус-ловий полета пули (гранаты).

103

Уменьшение рассеивания пуль (гранат) достигается надле-жащим уходом за оружием и боеприпасами, тщательной подго-товкой их к стрельбе, знанием и умелым применением правил стрельбы, правильным выполнением приемов стрельбы.

2% 77. 16% Z5% 25% 16% 7% 2%

Для измерения величиныплошади рассеивания, срав-нения рассеивания из разных видов оружия, a также для оценки рассеивания одного и тогожеоружия при различных условиях стрельбы чаше всего применяют следующие меры (единицы измерения) рассеи-вания: срединное отклонение и сердцевинная полоса.

СТЛ

Срединным отклонением на-зывается такое отклонение, которое в ряду всех отклоне-ний, выписанных по абсолют-ной величине в возрастающем или убывающем порядке, за-нимает среднее место.

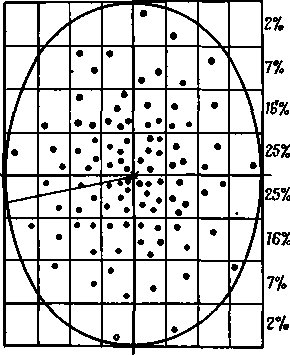

Рис. 23. Срединные отклонения

Срединное отклонение яв-ляется основной мерой рассеи-вания и обычно обозначается: Вд— срединное отклонение по дальности; Be — срединное откло-нение по высоте; Вб — срединное отклонение по боковому на-правлению.

Если от той или иной оси рассеивания отложить в обе сто-роны полосы, равные по ширине соответствующему срединному отклонению, то вся площадь рассеивания вместит восемь сре-динных полос — по четыре в каждую сторону. Следовательно, пол-ное рассеивание по любому направлению равно восьми средин-ным отклонениям.

При большом числе выстрелов в каждой из полос, равной по ширине одному срединному отклонению, процентное распределе-ние попаданий (точек встреч) будет (округленно) таким, как по-казано на рис. 23.

Полоса рассеивания, содержащая в себе 70% попаданий (то-чек встреч), при условии, что ось рассеивания проходит по ее се-редине, называется сердцевинной полосой. Сердцевинные полосы обозначаются: Сд — сердцевинная полоса по дальности; Ce — сердцевинная полоса по высоте; Сб — сердцевинная полоса по боковому направлению. При пересечении двух сердцевинных по-лос образуется прямоугольник, называемый сердцевиной рас-сеивания, включающий в себя лучшую, наиболее кучную по-ловину всех точек встреч (0,70-0,70=0,49, округленно 0,50, или 50%).

104
