Принцип дії
Частина нагрітих відпрацьованих газів під великим тиском через отвори у головках блоку (де частково охолоджуються), клапани регулювання подачі, надходять до радіатора системи охолодження рециркуляційних газів, де охолоджуються до необхідної температури і поступають у впускний трубопровод назустріч потоку повітря.
Перемішуючись з повітрям, створюється завихрення, яке забезпечує якісне перемішування палива з повітрям у циліндрах двигуна та повне згоряння.
Дозування кількості відпрацьованих газів визначається по сигналах датчиків кисню і залежить від кількості поступаючого повітря, доз впорскування палива, обертів колінчастого вала, температури оточуючого повітря.
ІV. СИСТЕМА ОХОЛОДЖЕННЯ РЕЦИРКУЛЯЦІЙНИХ ГАЗІВ
Для ефективного зменшення викидів сажі та оксидів (NOx), частина відпрацьованих газів на прогрітому двигуну охолоджується, у охолоджувачі рециркуляційних газів, який підключений до системи охолодження двигуна. Крім того відпрацьовані гази охолоджуються, проходячи через отвори головки блока циліндрів.
Частина нагрітих відпрацьованих газів під великим тиском через отвори у головках блоку (де частково охолоджуються), клапани регулювання подачі, надходять до радіатора системи охолодження рециркуляційних газів, де охолоджуються до необхідної температури.
Керування заслінками та охолоджувачем здійснюється автоматично в залежності від режимів роботи двигуна.

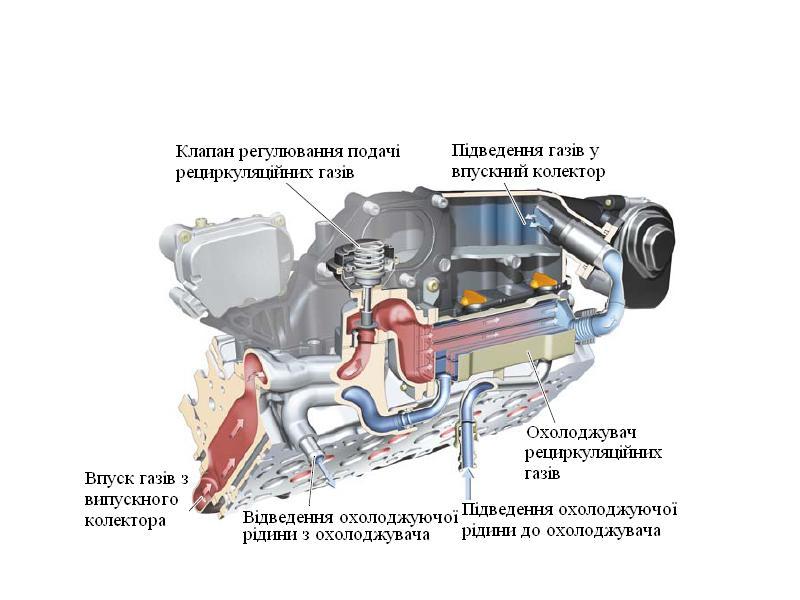

Рис. 34. Подача та охолодження рециркуляційних газів
двигуна VW V8 TDI

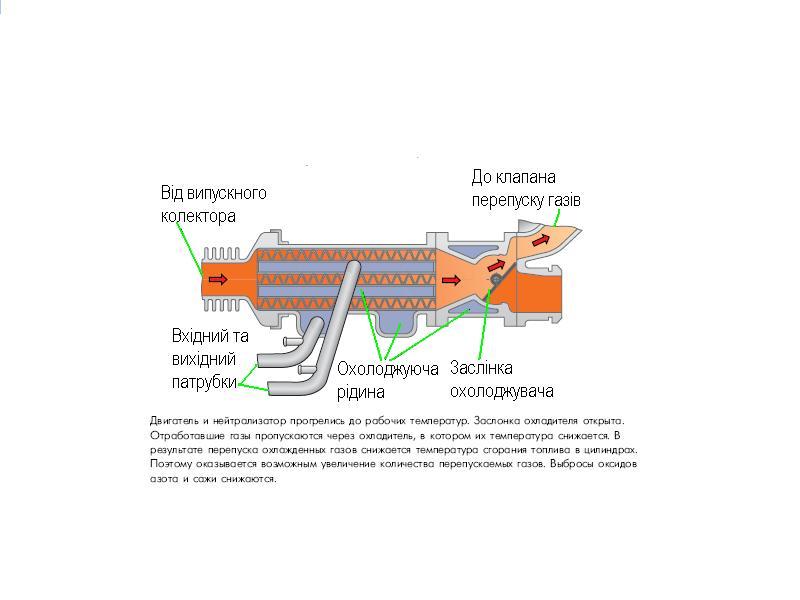

Рис. 35. Система охолодження рециркуляційних відпрацьованих
газів двигуна V10 TDI Phaeton
|
|
