2.9. КОНСТРУИРОВАНИЕ СТОЛБЧАТОГО ФУНДАМЕНТА
Столбчатый фундамент состоит из плиты и подколонника, который имеет углубление (стакан) для заделки сборной железобетонной колонны или выполняется без него (при сопряжении фундамента с металлической или железобетонной фахверковой колонной).
Конструирование фундамента под железобетонную колонну начинают с определения размеров подколонника и стакана. Рекомендуется принимать типовые размеры верха фундамента (в зависимости от сечения колонны). Для колонн с размером поперечного сечения 400х300 мм, 400х400 мм сечение подколонника принимать 900х900 мм; для колонн с поперечным сечением 500х400 мм, 500х500 мм, 600х400 мм, 600х500 мм сечение подколонника принимать 1200х1200 мм, а для колонн с поперечным сечением 700х400мм, 800х400 мм, 800х500 мм – 1500х1200 мм. Глубина стакана при этом составляет
900 мм.
Размеры фундамента должны быть модульными, в плане и по высоте кратны 300 мм, при этом высота ступеней равна 300 и 600 мм ( рис. 1).
Конструирование фундамента ступенчатой формы выполняют вначале в плоскости большего размера l. Для этого на отметке (– 0,150) откладывают соответствующий размер подколонника симметрично оси фундамента. Количество ступеней - от одной до трех. При этом вылет ступеней по размеру должен быть не меньше высоты ступени (300, 450, 600 и 900 мм). Аналогично конструируют фундамент в направлении короткой стороны b. В результате число ступеней по обеим его сторонам не должно отличаться более чем на одну. Желательно же одинаковое их количество.
На строительной площадке предпочтительно применять столбчатые фундаменты из монолитного тяжелого бетона классов В10, В12,5, В15, В20 (с минимальной маркой по морозостойкости F50).
Плитная часть фундамента проверяется расчетом на продавливание /10/. При этом продавливающая сила должна быть воспринята бетонным сечением, как правило, без постановки поперечной арматуры.
25

|
|
|
1-1 |
|
|
|
≥175 |
75 |
|
|
C-3 |
|
|
|
|
|
|
-0.150 |
|
|
|
|
|
|
|
|
|
50 |
|
м |
|
50 |
|
|
Высота ступеней |
C-2 |
|
|
|
0,3 |
|
|
||
300 или 600 мм |
|
|
|
|
hf-кратна |
|
|
|
|
|
|
|
C-1 |
-d кратна |
|
|
|
0,15м |
|
|
|
А |
Вылет ступеней 300,450,600, 900 мм |
|
0,3 м |
1 |
|
|
4 |
b- кратна |
|
|
||
|
|
1 |
||
|
|
|
|
|
|
|
l –кратна 0,3м |
|
А

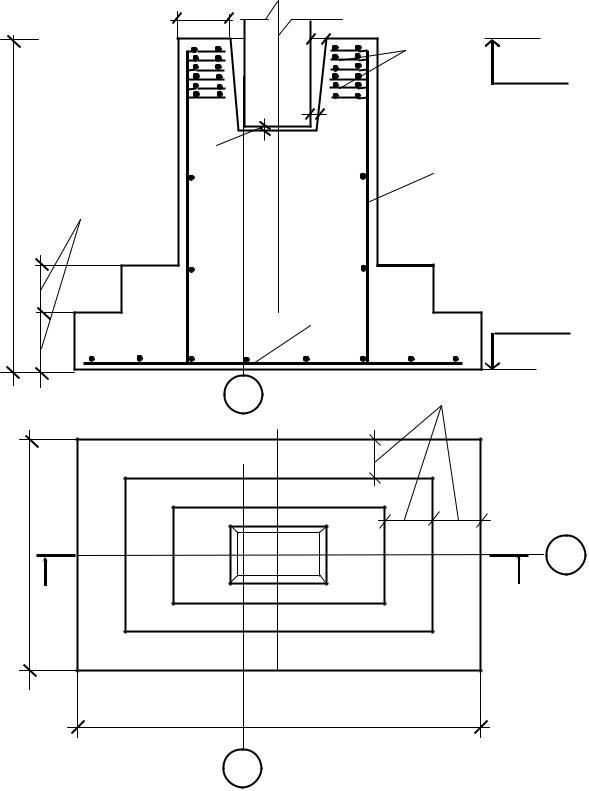

Рис. 1. Столбчатый фундамент под крайнюю рядовую колонну
26
Следует различать две схемы расчета на продавливание:
•при сопряжении сборной колонны с высоким фундаментом с высотой
подколонника, удовлетворяющей условию hcf- dp≥ 0,5(lcf- lc), где hcf – высота подколонника; dp – глубина стакана; lcf – длина поперечного сечения подколонника; lc – длина поперечного сечения колонны (в этом случае продавливание плитной части рассматривается от низа подколонника на действие продольной силы N и изгибающего момента M);
•при сопряжении сборной колонны с низким фундаментом (в этом случае расчет ведется на продавливание колонной от дна стакана при действии только продольной силы N).
Фундамент армируется следующим образом: плита - сеткой С1 из стержней класса AIII и диаметром не менее 10 мм вдоль стороны с размером до 3 м и 12 мм при размере больше 3 м с шагом 200 мм (рис.1); подколонники - двумя сетками С2 из стержней класса AI и AIII. Продольная рабочая арматура класса АIII диаметром не менее 10 мм ставятся с шагом 200 мм, а поперечная арматура класса АI диаметром не менее 6 мм с шагом 600 мм. Подбор диаметра арматуры осуществляется в результате расчета фундамента по прочности при руководстве пособием /10/.
Кроме этого, армируется стакан столбчатого фундамента. Поперечную
арматуру назначают конструктивно в виде сеток С-3 из парных стержней 8 AIII с шестью сетками при наибольшем значении эксцентриситета (е >lc/2) и с пятью сетками в остальных случаях. Шаг сеток в первом варианте 50+2х100+2х200, во втором варианте 50+2х100+200. Верхняя сетка заглублена от обреза на 50 мм, нижняя ставится выше торца колонны не менее чем на 50мм. Пример конструирования столбчатого фундамента приведен в приложении 1.
Под фундаментом, как правило, устраивается подготовка из бетона В 3,5 толщиной 100 мм (с выпуском за грань плиты фундамента не менее чем на 150 мм). При этом толщина защитного слоя бетона принимается равной 35 мм. Подготовку можно не устраивать на крупнообломочных грунтах, в этом случае защитный слой бетона имеет толщину 75 мм.
Для опирания наружных стен и сооружения цоколя необходимо предусмотреть фундаментные балки (табл.15). Размеры их зависят от шага колонн, ширины наружных стен и размеров подколонника.
Для зданий с навесными панелями и шагом колонн 6 м рекомендуется применять балки 2БФ и 3БФ, а при шаге колонн 12 м – балки 5БФ и 6БФ.
Фундаментные балки, как правило, опираются на бетонные столбики, ширина которых должна быть не менее максимальной ширины балки, а обрез на отметке - 0,35м или - 0,65 м (в зависимости от ее высоты).
27

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 15 |
|
Типоразмер |

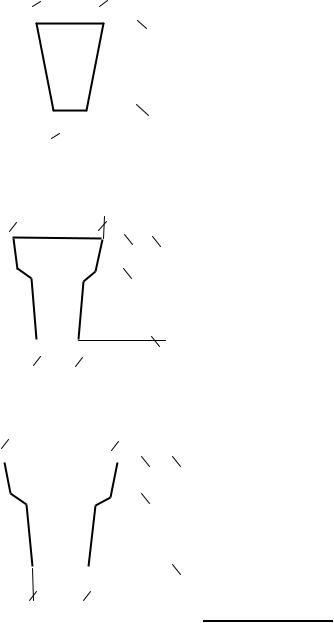

Эскиз поперечного сечения балки |
|
