6. ПРОЕКТИРОВАНИЕ ФУНДАМЕНТОВ ПОД СТЕНЫ БЕСКАРКАСНЫХ ЗДАНИЙ
6.1ПРОЕКТИРОВАНИЕ ЛЕНТОЧНОГО ФУНДАМЕНТА
Ленточные фундаменты используют для передачи нагрузки на основание от протяженных элементов строительных конструкций, например стен зданий или ряда колонн. По размещению в плане ленточные фундаменты могут состоять из одинарных или перекрестных лент. Одинарные ленты устраивают, как правило, под стены, а перекрестные – под сетку колонн.
Задача № 5. Запроектировать ленточный фундамент из блоков ФЛ и ФБС под наружную стену одноэтажного промышленного здания. Толщина стены δ = 640 мм. Отметка пола подвала -2,20 м, грунты – пески пылеватые с поверхности и до глубины -8,00 м; грунтовые воды отсутствуют; удельное сцепление с = 3,6 кПа; угол внутреннего трения φ = 28 град.; удельный вес γ = 18 кН/м3; коэффициент пористости е = 0,75; расчетная вертикальная нагрузка
составляет:N0II = 680 кН/м.
Характеристики грунтов определены в лаборатории. Отметка поверхности планировки -0,600.
Решение:
Определим глубину заложения ленточного фундамента. По конструктивным условиям фундамент должен быть заложен на 0,5 м ниже пола в подвале. При толщине пола подвала hcf= 200 мм глубина заложения составит
d = Нп – Нц+ hcf + hmin=2,2 – 0,6 + 0,2 + 0,5 = 2,3 м,
где Нп – высота подвала, м;
Нц – высота цоколя, м;
hcf – толщина пола подвала, м;
hmin – минимальное расстояние от пола подвала до уровня подошвы фундамента, м.
Аналитический метод определения ширины подошвы ленточного фундамента
Ширину подошвы фундамента определяем методом последовательных приближений по формуле:
· ,
где Ro - расчетное сопротивление грунта, кПа;
γmt = 20 кН/м3 – среднее значение удельного веса грунта и бетона;
d1 – приведенная глубина заложения фундамента от пола подвала,
определяемая по формуле
·′ ,
56
где hs – толщина слоя грунта выше подошвы фундамента со стороны подвала, м;
hcf – толщина пола подвала, м; |
|
|
|
|
γcf – расчетный удельный вес материала пола подвала, кН/м3; |
||||
|
0,2·0,22 |
м |
|
|
Определяем ширину подошвы в первом приближении |
|
|||
0,5 |
18 |
0,74 . |
|
|
|
680 |
м |
|
|
Расчетное сопротивление грунта определяем по формуле: |
||||
200 |
20·0,74 |
3,67 . |
|
|
· |
′ |
|
′ |
|
где γc1– коэффициент· · условий· |
работы· · , принимаемый1 · |
по· |
табл. 11;· , |
γc2 = 1 – коэффициент условий работы для одноэтажных промышленных зданий;
К = 1, т.к. сII и φII определены в лаборатории;
Мγ, Мg и Мc - коэффициенты, зависящие от φII и принимаемые по табл.12; kz = 1 – коэффициент, при ширине подошвы фундамента b< 10 м;
γII – расчетное значение удельного веса грунта ниже подошвы фундамента, кН/м3;
′ – то же для грунта выше подошвы фундамента, кН/м3;
сII – расчетное значение удельного сцепления грунта под подошвой фундамента, кПа;
db = 1,6 м – глубина подвала, равная расстоянию от уровня планировки до пола подвала,(при глубине подвала больше 2 м принимают db=2 м, при ширине
подвала B > 20 м db=0). |
|
|
|
|
|
|
||||
|
1,25·1 |
0,98·1·3,67·18 |
4,93·0,74·18 |
4,93 |
1 |
·1,6·18 |
7,4·3,6 |
|||
1 |
||||||||||
337,79 |
кПа |
. |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
Т.к. R1= 337,79 кПа>R0 =200 кПа на 41 %, что недопустимо, то определяем ширину подошвы во втором приближении, заменяя Ro на R1.
Ширина подошвы ленточного фундамента во втором приближении:
680 |
2,1 |
м |
, |
337,79 20·0,74 |
|
Принимаем b2= 2,4 м (ФЛ-24), тогда расчетное сопротивление грунта будет равно
, · |
0,98·1·2,4 18 4,93·0,74·18 |
4,93 1 ·1,6·18 7,4·3,6 = |
309,78кПа.
Т.к. R2 =309,78 кПа <R1= 337,79 кПа на 8%, что допускается, то принимаем ширину b = 2,4 м, которая соответствует размеру фундаментной подушки из сборных железобетонных плит ФЛ 24.12 (табл.27).
57
Таблица 27 Плиты железобетонные для ленточных фундаментов
Марка |
Размеры плиты, мм |
Объем |
Масса |
Эскиз |
|
||
плиты |
|
|
|
бетона, м3 |
плиты, т |
|
|
b |
l |
H |
|
|
|||
ФЛ 32.12 |
3200 |
1180 |
|
1,6 |
4 |
|
|
ФЛ 32.8 |
780 |
|
1,05 |
2,62 |
|
|
|
|
|
|
|
||||
ФЛ 28.12 |
2800 |
1180 |
|
1,37 |
3,42 |
|
|
ФЛ 28.8 |
780 |
500 |
0,9 |
2,24 |
|
|
|
|
|
|
|||||
ФЛ 24.12 |
2400 |
1180 |
1,14 |
2,845 |
|
|
|
|
|
|
|||||
ФЛ 24.8 |
780 |
|
0,74 |
1,865 |
|
|
|
|
|
|
|
||||
ФЛ 20.12 |
2000 |
1180 |
|
0,98 |
2,44 |
|
|
ФЛ 20.8 |
780 |
|
0,64 |
1,595 |
|
|
|
|
|
|
|
||||
ФЛ 16.24 |
|
2380 |
|
0,99 |
2,47 |
|
|
ФЛ 16.12 |
1600 |
1180 |
|
0,49 |
1,215 |
|
|
ФЛ 16.8 |
|
780 |
|
0,32 |
0,8 |
|
|
ФЛ 14.24 |
|
2380 |
|
0,84 |
2,11 |
|
|
ФЛ 14.12 |
1400 |
1180 |
|
0,42 |
1,01 |
|
|
ФЛ 14.8 |
|
780 |
300 |
0,27 |
0,685 |
|
|
ФЛ 12.24 |
|
2380 |
0,7 |
1,76 |
|
|
|
|
|
|
|
||||
ФЛ 12.12 |
1200 |
1180 |
|
0,35 |
0,879 |
|
|
ФЛ 12.8 |
|
780 |
|
0,23 |
0,57 |
|
|
ФЛ 10.24 |
|
2380 |
|
0,61 |
1,52 |
|
|
ФЛ 10.12 |
1000 |
1180 |
|
0,3 |
0,75 |
|
|
ФЛ 10.8 |
|
780 |
|
0,2 |
0,495 |
|
|
ФЛ 8.24 |
800 |
2380 |
|
0,56 |
1,395 |
|
|
ФЛ.8 12 |
1180 |
|
0,27 |
0,685 |
|
|
|
|
|
|
|
||||
ФЛ 6.24 |
|
2380 |
300 |
0,41 |
1,04 |
|
|
ФЛ 6.12 |
600 |
1180 |
0,2 |
0,515 |
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
28 |
|
|
|
|
|
|
Таблица |
Стеновые блоки для ленточных фундаментов
Марка |
|
Размеры блока, мм |
Объем бетона, |
Масса блока, |
||
блока |
|
|
|
|
м3 |
т |
Длина l |
|
Ширина b |
Высота h |
|||
ФБС |
|
|
300 |
|
0,41 |
0,97 |
ФБС |
2380 |
|
400 |
|
0,54 |
1,3 |
ФБС |
|
500 |
|
0,7 |
1,63 |
|
|
|
|
||||
ФБС |
|
|
600 |
580 |
0,81 |
1,96 |
ФБС |
|
|
400 |
|
0,26 |
0,64 |
ФБС |
|
|
500 |
|
0,33 |
0,79 |
ФБС |
1180 |
|
600 |
|
0,4 |
0,96 |
ФБС |
|
400 |
|
0,13 |
0,31 |
|
|
|
|
||||
ФБС |
|
|
500 |
280 |
0,16 |
0,38 |
ФБС |
|
|
600 |
|
0,19 |
0,46 |
ФБС |
|
|
300 |
|
0,15 |
0,35 |
ФБС |
|
|
400 |
|
0,2 |
0,47 |
ФБС |
|
|
500 |
|
0,24 |
0,59 |
ФБС |
880 |
|
600 |
|
0,29 |
0,7 |
ФБВ |
|
|
400 |
580 |
0,18 |
0,39 |
ФБВ |
|
|
500 |
0,2 |
0,49 |
|
|
|
|
||||
ФБВ |
|
|
600 |
|
0,24 |
0,58 |
ФБП |
|
|
400 |
|
0,44 |
1,05 |
ФБП |
2380 |
|
500 |
|
0,53 |
1,26 |
ФБП |
|
|
600 |
|
0,58 |
1,4 |
58
Проверим фактическое давление фундамента на основание:
ФЛ ФБС гр ;
·
где N =680 кН– нагрузка от вышележащих конструкций здания;
NФЛ, NФБС, Nгр – нагрузки от 1 м фундамента и грунта на его уступах;
NФЛ – нагрузка от фундаментной подушки при ее весе N = m·g = 2,85·9,81 = 27,90 кН и длине 1,19 м
ФЛ |
, |
23,47 |
кН м; |
|
, |
/ |
NФБС – нагрузка от трех блоков стены при их весе N = 3·m·g = 3·1,96·9,81 = 57,68 кН и длине 2,38 м:
ФБС |
, |
24,24 |
/ |
, |
|
кН м; |
Nгр – нагрузка от грунта с одной стороны уступа фундамента шириной bуст = 0,9 м при высоте фундаментной подушки h = 0,5 м:
гр |
′ · |
·1· |
уст |
18· 2,3 |
0,5 ·1·0,9кПа |
29,16кН/м. |
|
|
|
680 |
23,47 |
24,24 |
29,16 |
315,36 |
; |
|
|
|
1·2,4 |
|
PII = 315,36 кПа > R = 309,78 кПа, что недопустимо, поэтому окончательно примем ширину b = 2,8 м, которая соответствует размеру фундаментной подушки из сборных железобетонных плит ФЛ 28.12.
Под кирпичную стену толщиной δ = 640 мм по сортаменту подбираем железобетонные блоки для стен подвала ФБС 12.6.6 толщиной 600 мм (рис. 3).
, · 0,98·1·2,8 18 4,93·0,74·18 4,93 1 ·1,6·18 7,4·3,6
318,6кПа,
Проверим фактическое давление фундамента на основание:
680 28,19 24,24 29,16 |
271,98 |
кПа |
. |
1·2,8 |
|
NФЛ – нагрузка от фундаментной подушки при ее весе N = m·g = 3,42 · 9,81 =
33,55 кН и длине 1,19 м: |
кН м; |
|||
ФЛ |
, |
, |
28,19 |
|
|
|
/ |
PII = 271,98 кПа< R = 318,6 кПа, условие выполняется.
59
e=0,75 |
c=3,6 кПа |
φ=2 8о |

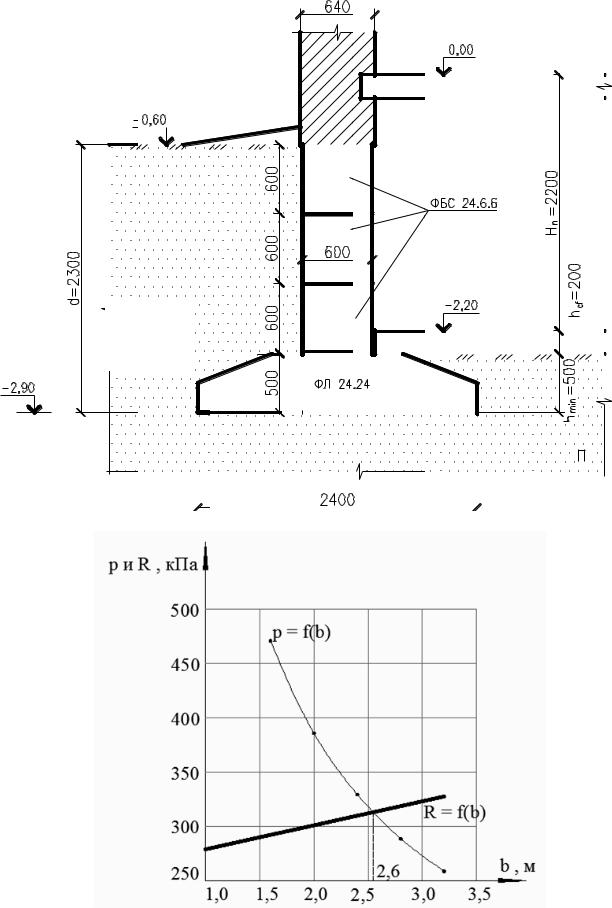

Рис. 3. Схема к определению размеров подошвы ленточного фундамента |
Рис.4. Графики для определения ширины под ошвы фундамента
60
Графический метод определения ширины подошвы ленточного фундамента
Графический метод определения ширины подошвы заключается в построении двух графиков R=f(b) и p=f(b), точка пересечения которых дает искомое значение ширины фундаментной подушки b, соответствующее расчетному давлению.
Первый график в виде зависимости R=f(b), которая является прямой, строим по двум точкам:
• при b = 1м
, · 0,98·1·1 18 4,93·0,74·18 4,93 1 ·1,6·18 7,4·3,6
278,91кПа;
• при b = 3,2 м
, · 0,98·1·3,2 18 4,93·0,74·18 4,93 1 ·1,6·18 7,4·3,6
327,43кПа.
Соответствующие значения pII для второго графика p=f(b), который в общем случае является гиперболой, находим по формуле:
· ;
подставляя в нее значения ширины фундаментных плит по сортаменту b = 1,6 – 3,2 м и постоянное значение величины γср · d = 20 · 2,3 = 46 кПа:
• |
для b = 2,0 м |
, |
46 |
471 |
кПа; |
|
||
• |
для b = 1,6 м |
|
|
|
кПа |
|
||
• |
для b = 2,4 м |
, |
46 |
386 |
|
кПа; |
|
|
, |
|
|
||||||
• |
для b = 2,8 м |
46 |
329,3 |
кПа; |
||||
, |
||||||||
• |
для b = 3,2 м |
46 |
288,86кПа |
; |
||||
|
|
, |
46 |
258,5 |
|
. |
По полученным данным строим графики R=f(b) и p=f(b) (рис. 4). Точка пересечения двух графиков дает величину b = 2,6 м. Принимаем ширину фундамента b = 2,8 м, которая соответствует размеру фундаментной подушки из сборных железобетонных плит ФЛ 28.12 , что совпадает с аналитическим методом.
