Министерство образования и науки Украины

Харьковский национальный университет городского хозяйства

имени А.Н. Бекетова

Кафедра инженерной и компьютерной графики

Бланк - конспект

«ИНЖЕНЕРНАЯ ГРАФИКА»

Студент гр.._____________

______________________

Харков-ХНУГХ-2014

Контрольная работа 1

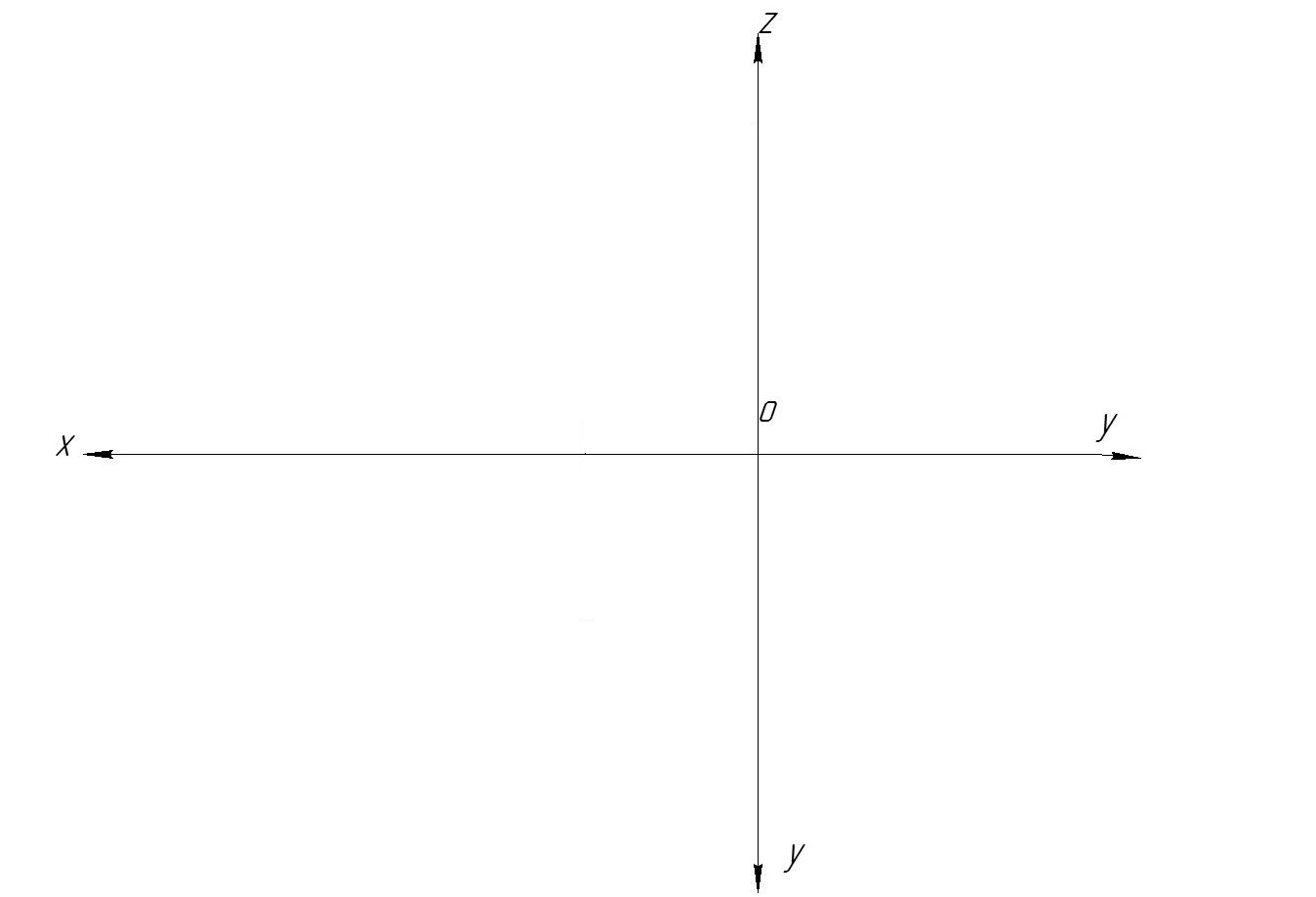

По варианту построить комплексные чертежи точек А,ВиС.

№ варианта

Координаты точек

№ варианта

Координаты точек

А

(X ;Y; Z)

В

(X ;Y; Z)

С

(X ;Y; Z)

А

(X ;Y; Z)

В

(X ;Y; Z)

С

(X ;Y; Z)

1

20;30;50

10;0;25

30;-20;15

6

10;5;60

20;-10;0

0;10;30

2

0;15;0

20;-20;20

50;10;-15

7

50;20;10

5;-10;0

25;0;0

3

20;-10;40

55;0;-20

0;-15;-5

8

30;0;40

5;-10;20

0;20;30

4

60;0;35

40;-20;-5

0;20;5

9

40;10;-5

50;50;20

5;-5;-5

5

50; -50;-30

25;0;5

10; 40;-5

10

60;30;-20

10;-10;-10

20;0;0

Контрольная работа 2. Определить натуральную величину расстояния от точкиСдо прямойАВ

Контрольная работа 3. По заданным координатам построить три проекции плоскости ∆АВС. Определить и записать какое положение ∆АВС занимает в пространстве относительно плоскостей проекций. В плоскости ∆АВС провести произвольную прямую m, а также построить треугольник в натуральную величину.

№ варианта

Координаты точек

№ варианта

Координаты точек

А

(X ;Y; Z)

В

(X ;Y; Z)

С

(X ;Y; Z)

А

(X ;Y; Z)

В

(X ;Y; Z)

С

(X ;Y; Z)

1

0;30;15

40;10;60

80;40;15

2

60;10;40

60;40;10

0;25;25

3

0;40;40

40;10;28

80;15;15

4

40;25;8

80;45;0

0;45;15

5

80;11;35

40;20;50

0;30;35

6

10;20;45

40;20;5

80;20;15

7

20;25;40

60;16;10

88;8;25

8

60;5;30

20;30;30

80;45;30

9

40;15;20

40;35;45

70;25;30

10

80;15;25

0;15;25

40;30;45

Контрольная работа 4. Построить три проекции гранной поверхности по варианту. Построить проекции точек на поверхности (по заданию преподавателя) и натуральную величину сечения.

Вариант 1

Вариант 2

Вариант 3

Вариант 4

Вариант 5

Вариант 6

Вариант 7

Лекция 1

План лекции:

  1. Методы проецирования и их свойства;

  2. Свойства ортогонального проецирования;

  3. Интерфейс графического редактора КОМПАС.

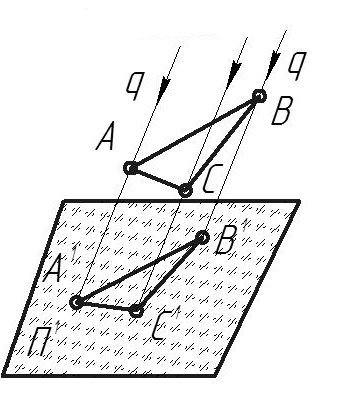

Аппарат проецирования

Виды проецирования:

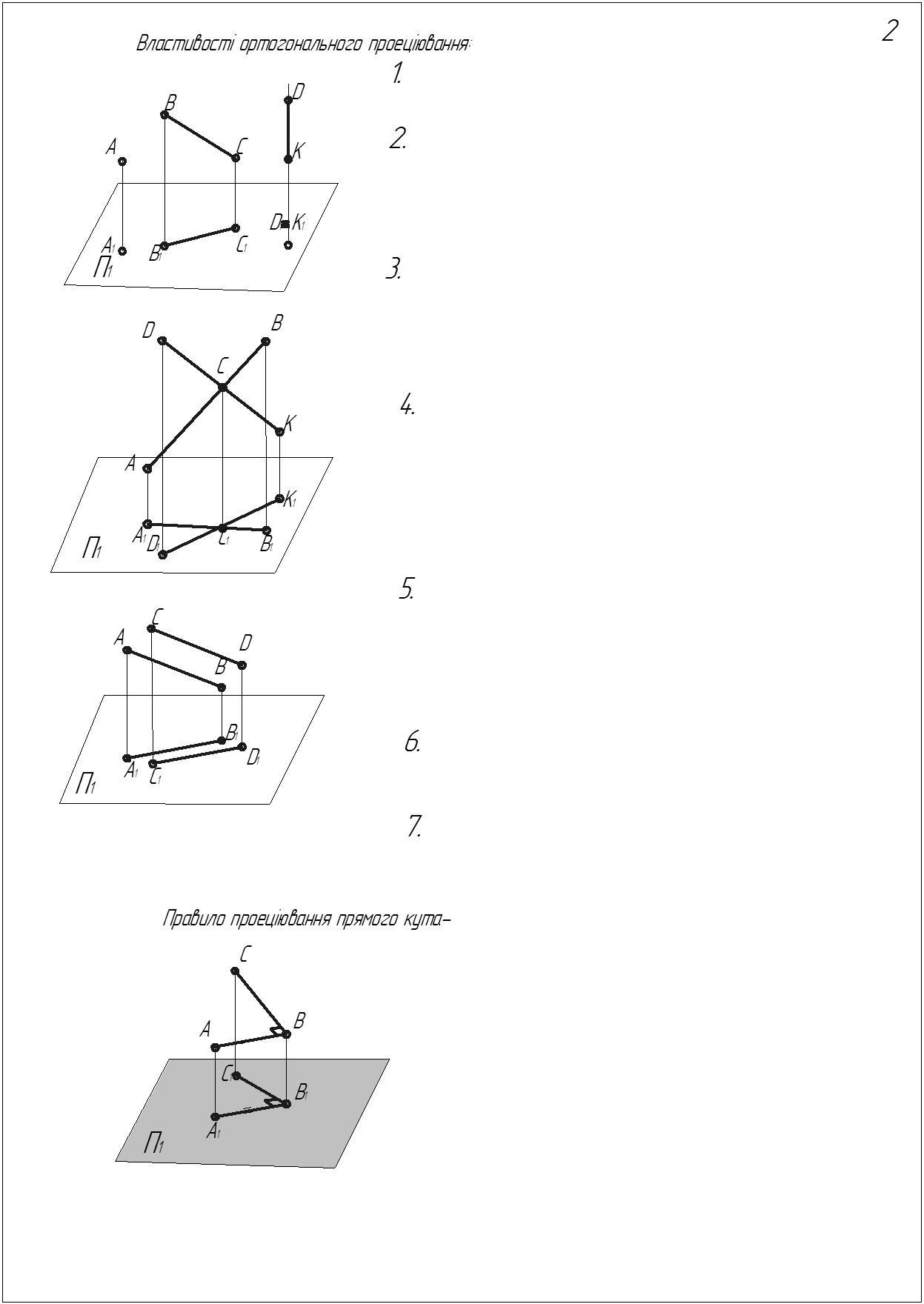

Свойства ортогонального проецирования:

Правило проецирования прямого угла

Интерфейс графического редактора КОМПАС

Файл-

Вид-

Сервис-

Панель инструментов ГЕОМЕТРИЯ

Задача 1 Построить параллельные проекции геометрических образов, если известно что:

Задача 2 Достроить параллельные проекции:

  • плоского четырехугольника АВСD , если известно что АС параллельна плоскости П

  • правильного шестиугольника KLMNRF,если есть проекция одного из секторов (KLP)

Задача 3 Ознакомиться с системой КОМПАС 3D; изучить основные типы геометрических примитивов; освоить приемы выполнения простейших геометрических построений с двумерными примитивами; выполнить в графическом редакторе КОМПАС 3D V10 следующие построения:

  • Провести параллельные прямые ( параллельно вертикальной на расстоянии 50, параллельно горизонтальной на расстоянии 70);

  • Построить окружность с осями D= 40 и D= 70 с центрами на пересечениях вспомогательных прямых.

  • Провести отрезки касательные к обеим окружностям;

  • Построить треугольник с центром в точке Хо=92,Yо=165, вписанный в окружность D= 60, угол 900 ;

  • Построить прямоугольник и выполнить скругления его сторон R=5мм;

  • Отрезок АВА=100,YА=200; длина =75, угол = 60о;)

  • Все построения выполнить на формате А4, оформление - без основной надписи;

  • Файл сохранить в своей папке на рабочем столе.

Задача 4.Построить на формате А4, по заданному варианту, плоский контур.

Вариант 1

Вариант 2

Вариант 3

Вариант 4

Задача 5. Построить на формате А4, по заданному варианту, плоский контур. Проставить размеры и заполнить основную надпись.
