Понятие о классах усиления. Работа БТ в ключевом режиме
Класс усиления А. Режим работы транзисторного каскада, при котором ток в выходной цепи транзистора протекает в течение всего периода изменения напряжения входного сигнала, называется режимом усиления класса А. Характерной чертой этого режима является выполнение условия ∆Iк < Iкп, для
обеспечения которого напряжение Uсм применительно к схеме на
рисунке должно быть положительным и превосходить максимальную амплитуду напряжения Uс .
Ток покоя коллектора:
Iкп = (Iк min + Iк max)/2.
Максимальная амплитуда выходного тока:
∆Iк max = (Iк max – Iк min)/2.
Биполярные транзисторы |
1 |
1 |
Полупроводниковые приборы: физические основы работы, характеристики, параметры, модели, применение
Понятие о классах усиления. Работа БТ в ключевом режиме
Класс усиления В. Режим работы транзисторного каскада, при котором ток в выходной цепи транзистора протекает только в течение половины периода изменения напряжения входного сигнала, называется режимом усиления класса В. Данный режим
соответствует выбору Uсм = 0. При этом Iкп = Iк min ≈ 0 и Uкэ п = Uп – Iк min Rк ≈ Uп . Мощность, рассеиваемая в каскаде при условии Uс = 0,
практически также равна нулю, так как транзистор находится в режиме отсечки.
Принципиальная схема двухтактного усилителя мощности (а) и временные диаграммы (б), поясняющие ее работу (VT1 – n–p–n,
VT2 – р–n–р)
Биполярные транзисторы |
2 |
2 |
Полупроводниковые приборы: физические основы работы, характеристики, параметры, модели, применение
Понятие о классах усиления. Работа БТ в ключевом режиме
Класс усиления АВ. Режим работы транзисторного каскада, при котором ток в выходной цепи транзистора протекает больше половины периода изменения напряжения входного сигнала, называется режимом усиленияКласс классаусиленияАВ. С. Режим работы транзисторного каскада, при котором ток в выходной цепи транзистора
протекает на интервале меньшем половины периода изменения напряжения входного сигнала, называется режимомКласс усиленияклассаD. РежимС . работы транзисторного каскада, при котором в установившемся режиме усилительный элемент (биполярный транзистор) может находиться только в состоянии «Включено» (режим
насыщения биполярного транзистора) или «Выключено» (режим отсечки биполярного транзистора), называется ключевым режимом или режимом усиления класса D.
Биполярные транзисторы |
3 |
3 |
Полупроводниковые приборы: физические основы работы, характеристики, параметры, модели, применение
Понятие о классах усиления. Работа БТ в ключевом режиме
Основные параметры усилителей различных классов усиления
Биполярные транзисторы |
4 |
4 |
Полупроводниковые приборы: физические основы работы, характеристики, параметры, модели, применение
Влияние внешних условий на характеристики и параметры БТ. Проблема стабилизации
рабочей точки и усиления
При расчетах электронных устройств возникает необходимость правильно выбрать рабочую точку транзистора в режиме покоя, когда входной сигнал отсутствует.
Для усилительного каскада на транзисторе, включенном по схеме с ОЭ выбор точки покоя сводится к выбору тока коллектора Iкп и напряжения UКЭп в режиме
покоя.
Влияние температуры на выходные характеристики транзистора
при включении его по схеме ОБ (а) и ОЭ
(б) Биполярные транзисторы 5 5
ВлияниеПолупроводниковыевнешнихприборы: физические основыусловийработы, характеристики,напараметры, модели, применение
характеристики и параметры БТ. Проблема стабилизации
рабочей точки и усиления
R1 (Eк – Uэ)/(Iб0 + Iд)
R2 Uэ/Iд
Rэ Uэ/Iэ0

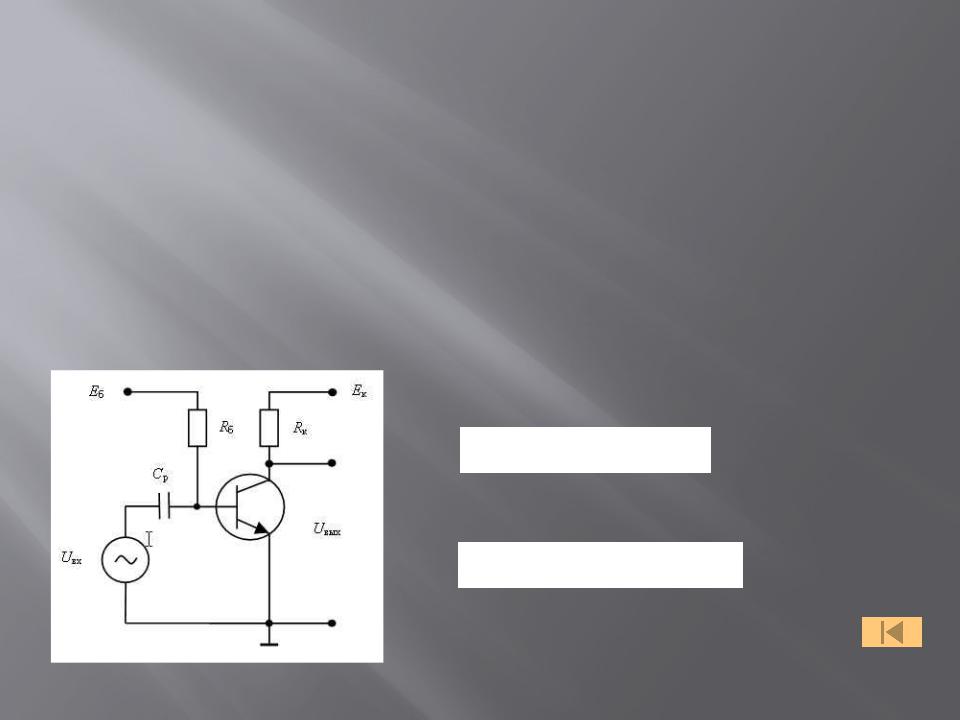

Схемы стабилизации рабочего режима усилительного каскада на биполярном транзисторе а) – схема с фиксированным током базы; б) – схема с эмиттерной стабилизацией
Биполярные транзисторы |
6 |
6 |
Полупроводниковые приборы: физические основы работы, характеристики, параметры, модели, применение
одели биполярных транзисторов. Малосигнальные высокочастотные эквивалентные схемы БТ П- и Т-образные). Модель Эберса – Молла.
онятие о нелинейных моделях БТ ля высоких и сверхвысоких частот
Эквивалентная Т-образная схема биполярного транзистора для области низких
частот
Биполярные транзисторы |
7 |
7 |
Полупроводниковые приборы: физические основы работы, характеристики, параметры, модели, применение
одели биполярных транзисторов. Малосигнальные высокочастотные эквивалентные схемы БТ П- и Т-образные). Модель Эберса – Молла.
онятие о нелинейных моделях БТ ля высоких и сверхвысоких частот
Эквивалентная Т-образная схема биполярного транзистора
для области высоких частот
Биполярные транзисторы |
8 |
8 |
Полупроводниковые приборы: физические основы работы, характеристики, параметры, модели, применение
одели биполярных транзисторов. Малосигнальные высокочастотные эквивалентные схемы БТ П- и Т-образные). Модель Эберса – Молла.
онятие о нелинейных моделях БТ ля высоких и сверхвысоких частот
Эквивалентная схема транзистора с использованием h- параметров
Биполярные транзисторы |
9 |
9 |
Полупроводниковые приборы: физические основы работы, характеристики, параметры, модели, применение
одели биполярных транзисторов. Малосигнальные высокочастотные эквивалентные схемы БТ П- и Т-образные). Модель Эберса – Молла.
онятие о нелинейных моделях БТ ля высоких и сверхвысоких частот
Уравнения Эберса – Молла:
I1 = Iэ0(exp(Uбэ/mφТ) – 1) ,
I2 = Iк0(exp(Uбэ/mφТ) – 1).
Модель |
Динамическая модель |
Эберса – Молла |
Эберса – Молла |
Биполярные транзисторы |
