ТЕХНОЛОГИИ ПОЛУПРОВОДНИКОВЫХ ИМС

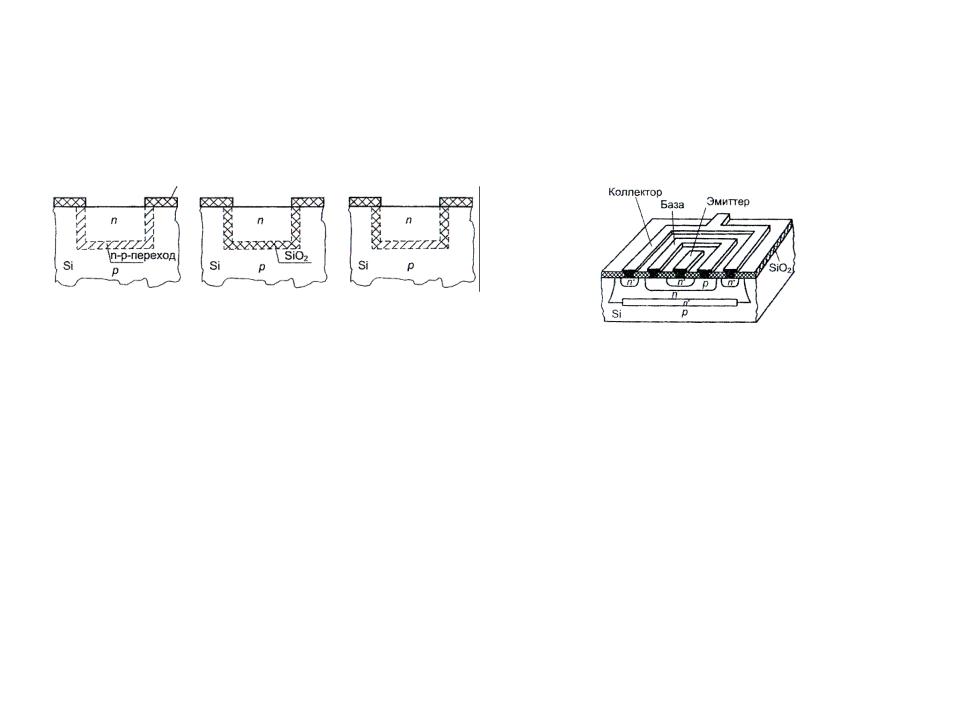

Полупроводниковые интегральные схемы – это интегральные схемы, все элементы и межэлементные соединения которых выполнены в объеме и на поверхности полупроводника. Конструктивной основой ИС является подложка из кремния р-типа или арсенида галлия толщиной 200–300 мкм. Элементы ИС формируются в изолированных от подложки локальных областях n-типа, называемых карманами. Изоляция карманов от подложки может быть осуществлена несколькими способами. Идеальной является изоляция посредством пленки двуокиси кремния (рис. б). Однако такой способ технологически трудоемок. Наиболее простым является способ изоляции с помощью обратно смещенного р-n-перехода (рис. а), но он не является совершенным из-за наличия обратного тока. Основным способом изоляции в современных ИС является метод комбинированной изоляции (рис. в), сочетающий изоляцию диэлектриком и обратно смещенным р-n- переходом.

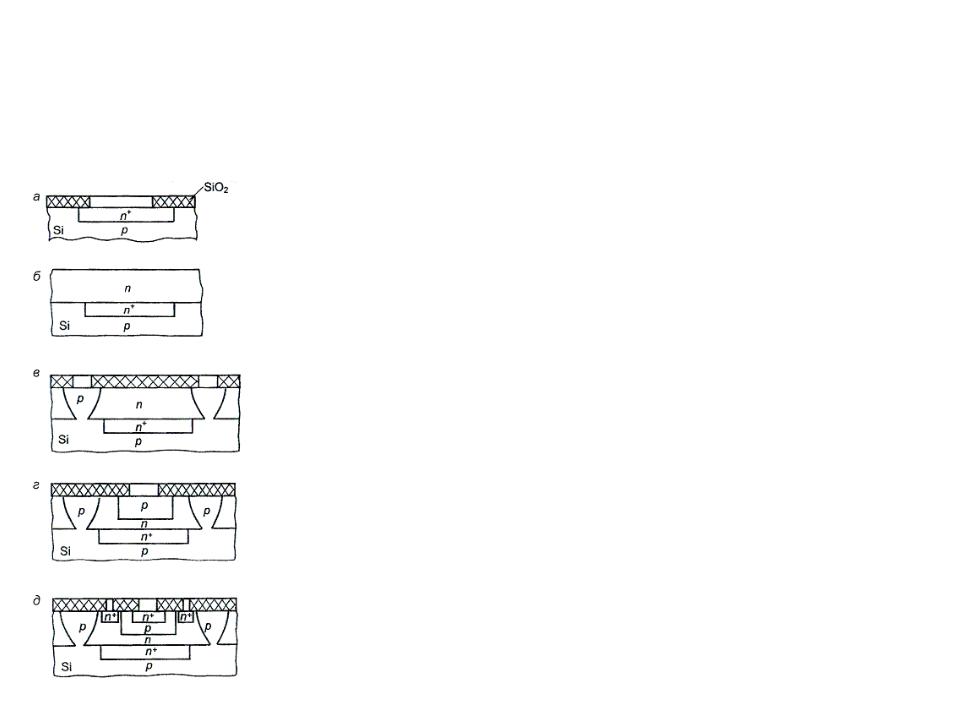

Биполярные n–р–n-транзисторы являются основным схемным элементом полупроводниковых ИС. Наибольшее распространение получили транзисторы, имеющие вертикальную структуру, в которой выводы от областей транзистора расположены в одной плоскости на поверхности подложки.

Такие структуры формируются в карманах n-типа, глубина которых составляет несколько микрометров, а ширина несколько десятков микрометров. Рабочей областью транзистора является область, расположенная под донной частью эмиттера. Остальные области структуры являются пассивными, они выполняют функции соединения рабочих областей с внешними выводами и обладают значительными сопротивлениями. Изоляция транзистора от подложки обеспечивается путем подачи на коллектор положительного напряжения относительно подложки.

Изопланарные n–р–n-транзисторы также имеют вертикальную структуру и выводы, расположенные на поверхности подложки (рис. 1.6); они отличаются от планарно-эпитаксиальных меньшими размерами и лучшей изоляцией от подложки. При одинаковой площади эмиттерных переходов общая площадь изопланарного транзистора (с учетом площади изолирующих областей) меньше почти на порядок. Поэтому изопланарные транзисторы находят применение в БИС и СБИС. Глубина залегания эмиттера составляет 0,2...0,4 мкм, толщина базы 0,1…0,2 мкм. В структуре имеются противоканальные области р+-типа, расположенные под вертикальными изолирующими областями. Их назначение – устранить паразитные проводящие каналы между соседними структурами. Для предотвращения появления инверсных каналов создают р+-области, охватывающие электронные карманы в виде кольца.

Транзисторы р–n–р-структуры в ИС играют вспомогательную роль. Их изготовляют одновременно с n–р–n- транзисторами и они, как правило, имеют горизонтальную структуру. В такой структуре эмиттерная и коллекторная области изготовляются одновременно с созданием базовых областей n–р–n-транзисторов. Перенос носителей заряда в таком транзисторе происходит в горизонтальном направлении.
