3.2 Модемы
Модем – устройство, применяющееся в системах связи для физического сопряжения информационного сигнала со средой его распространения, где он не может существовать без адаптации (то есть переносе его на несущую с модуляцией), и выполняющее функцию модуляции и демодуляции этого сигнала.
Чтобы не мешать использованию телефонной сети по её прямому назначению, в ADSL нижняя граница диапазона частот находится на уровне 26 кГц. Верхняя же граница, исходя из требований к скорости передачи данных и возможностей телефонного кабеля, составляет 1,1 МГц. Эта полоса пропускания делится на две части — частоты от 26 кГц до 138 кГц отведены исходящему потоку данных, а частоты от 138 кГц до 1,1 МГц — входящему. Полоса частот от 26 кГц до 1,1 МГц была выбрана не случайно. Начиная с частоты 20кГц и выше, затухание имеет линейную зависимость от частоты.
На предприятии широко используются модемы: ZTE W300, ZTE 831/832, Промсвязь M-200, Промсвязь M-101, Huawei hg520c, Huawei 520i, Huawei MT880, D-Link DSL-2540U, H201L.
Данные модемы обладают рядом основных характеристик:
-обеспечивает высокоскоростной ADSL-доступ к сети Интернет через обычный телефонный кабель;
-поддерживает несколько режимов передачи по линии (линии с автоматической настройкой);
-поддерживает режимы ADSL2/ ADSL2+/ANNEXL;
-предоставляет четыре интерфейса Ethernet 10/100Base-T;
-обеспечивает более высокую надежность, простоту эксплуатации и низкую потребляемую мощность;
-поддерживает режим моста или маршрутизатора;
-поддерживает встроенную функцию PPPoE dialup;
-поддерживает функцию трансляции сетевых адресов;
-поддержка функции сервера DHCP;
-поддерживает функцию UPnP;
-поддерживает функцию быстрого конфигурирования;
-позволяет резервировать конфигурационные файлы на локальном компьютере или загружать сохраненные конфигурационные файлы в модем ADSL.
4 Исследование статистических данных ip-телефонии Исследование нагрузки за период времени
Так как сеть передачи данных имеет кольцевую топологию, мы имеем два направления. В связи с этим у нас имеются следующие графики межобластной нагрузки:

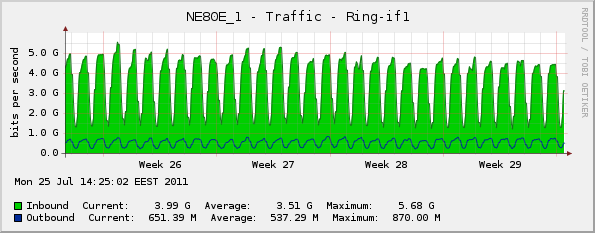

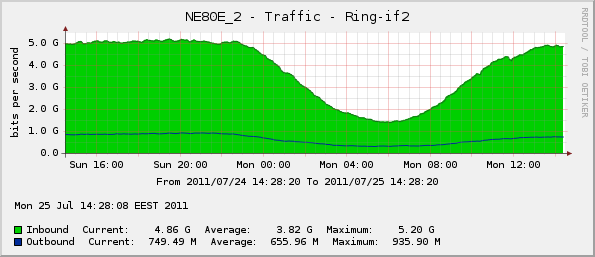

Рисунок 8 – График нагрузки за день

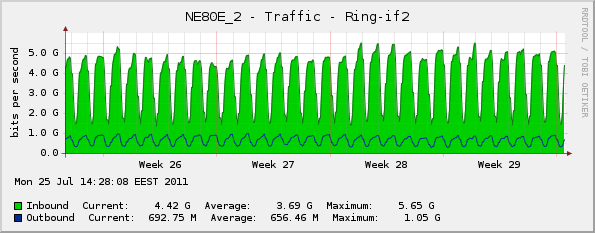

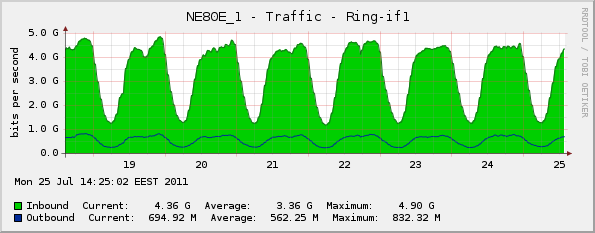

Рисунок 9 – График нагрузки за неделю
Рисунок 10 – График нагрузки за месяц

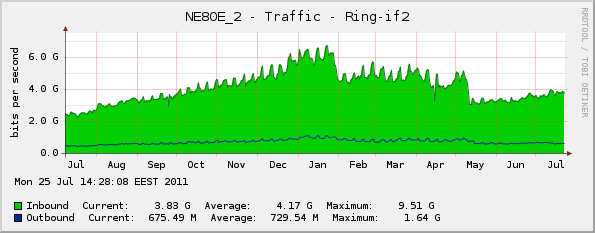

Рисунок 11 – График нагрузки за год

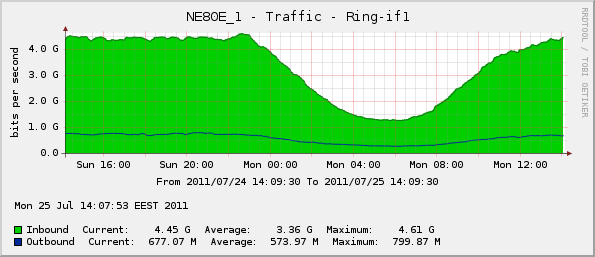

Рисунок 12 – График нагрузки за день

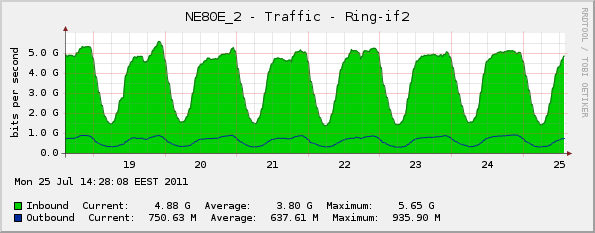

Рисунок 13 – График нагрузки за неделю
Рисунок 14 – График нагрузки за месяц

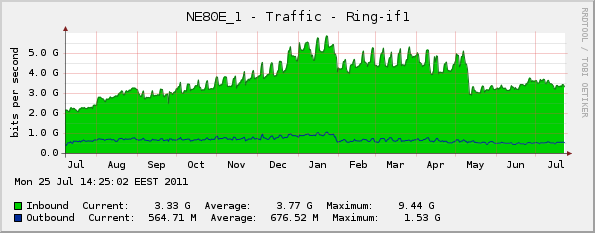

Рисунок 15 – График нагрузки за год
На графиках приведены зависимости трафика абонентов от временного интервала. Нагрузка в зависимости от времени суток, времени года распределяется неравномерно. Наибольшая нагрузка приходится на временной промежуток с 22 до 23 часов ежедневно, после чего наблюдается спад (связанный с ночным временем суток и окончанием работы предприятий), с 7–8 утра наблюдается рост трафика, в связи с началом работы предприятий и началом нового дня. При анализе статистики за неделю наблюдается незначительный спад нагрузки. Анализируя график нагрузки за год, мы наблюдаем максимальный рост нагрузки в зимнее время и падение нагрузки в весеннее и летнее время в связи с увеличением продолжительности дня и возможностью проводить свободное время с большим разнообразием и временем отпусков.
