Учреждение образования

«Оршанский государственный колледж железнодорожного транспорта»

Белорусской железной дороги

Отчёт

Практика по каменным работам

Выполнил учащийся группы 201-с Шарай А.С.

Проверил преподаватель Шпаковский А.С.

Содержание

1. Измерительные инструменты

2. Ручные инструменты

3. Виды и размеры кирпича.

4. Блоки стеновые из ячеистых бетонов (газосиликатные блоки)

5. Виды и назначения кладки.

6. Элементы каменной кладки

7. Разрезка каменной кладки

8. Система перевязки швов

9. Подготовка неполномерных кирпичей

10. Способы кладки

11. Виды расшивки швов

12. Кладка стен и углов

13. Кладка углов.

14. Кладка стен с нишами.

15. Кладка стен с каналами

16. Кладка стен при заполнении каркасов

17. Кладка столбов и простенков

18. Облегченная кирпично-бетонная кладка

19. Лицевая кладка из кирпича и камней

20. Облицовка выложенных стен

21. Особенности кладки при отрицательной температуре

22. Кладка на растворах с химическими добавками

Измерительные и ручные инструменты

Кельма - отшлифованная с обеих сторон стальная лопатка с деревянной или пластмассовой ручкой - предназначена для разравнивания раствора по кладке, заполнения раствором вертикальных швов и подрезки в швах лишнего раствора.

Растворная лопатка - служит для подачи и расстилания раствора на стене, перемешивания его в ящике.

Расшивка - служит для обработки швов, приглаживания и уплотнения лицевых швов кирпичной кладки с одновременным приданием им выпуклой, вогнутой или плоской формы.т. е. придают им определенную форму.

Молоток-кирочку - каменщик использует при рубке целого кирпича на неполномерные кирпичи и при тёске их.

Ш абровка - предназначена для очистки вентиляционных и дымовых каналов от выступившего из швов раствора, а также для более полного заполнения раствором и заглаживания швов в каналах. На стальной ручке швабровки внизу, закреплена между фланцами резиновая пластина размером 140Х1X 140X10(12)мм, которая является рабочим органом

Ящик каменщика - предназначен для приема и подачи раствора к рабочему месту каменщика.В промышленном строительстве используют конструкцию ящика предусмотренного для подъема "гирляндой" до пяти загруженных ящиков.

Отвесы, состоящие из стального конусообразного корпуса, крученого шнура и алюминиевой планки, служат для проверки вертикальности стен, простенков, столбов и углов кладки, т. е. для провешивания кладки. Отвесы массой 200...400г предназначаются для проверки правильности кладки по ярусам и в пределах высоты этажа, 600... 1000г - для проверки наружных углов здания в пределах высоты нескольких этажей.

Строительный уровень применяют для проверки горизонтальности и вертикальности кладки. Корпус уровня - из алюминиевого сплава, на корпусе укреплены две стеклянные трубки-ампулы, изогнутые по кривой большого радиуса, наполненные незамерзающей жидкостью так, что в них остается небольшой воздушный пузырек. При горизонтальном положении уровня пузырек, поднимаясь вверх, останавливается посредине между делениями ампулы. Благодаря тому, что трубки расположены в двух направлениях, уровнем можно проверять не только горизонтальные, но и вертикальные п лоскости.

Правило представляет собой деревянную рейку сечением 30X80мм, длиной 1,5...2м или дюралюминиевую рейку специального профиля длиной 1,2м, предназначенную проверки лицевой поверхности кладки.

Угольник - применяют для проверки прямоугольности закладываемых углов. Для каменных работ применяют также металлические угольники из уголкового профиля.

Рулетка и складной метр - мерительные инструменты, которыми размечают оси и положения конструкций, делают контрольные замеры кладки. Для обеспечения качественного выполнения каменной кладки и повышения производительности труда каменщиков используют малогабаритные ручные приспособления.

Шнур- причалка - крученый шнур толщиной 3мм, который натягивают при кладке верст между порядовками и маяками как ориентир для обеспечения прямолинейности и горизонтальности рядов кладки, а также одинаковой толщины горизонтальных швов. С помощью шнура-причалки, каменщик определяет, какое положение должен иметь каждый укладываемый кирпич в версте.

Порядовки - приспособления из деревянных реек. На порядовках нанесены деления, горизонтальных рядов кладки: 77мм - для одинарного ряда, 100мм - для утолщенного кирпича. Порядовки предназначены для прикрепления к ним при кладке причального шнура и обеспечения вертикальности и горизонтальности рядов кладки. Металлические порядовки длиной до 1,8м, применяют в качестве угловых, а деревянные порядовки, длиной до 3м (на этаж) в качестве промежуточных.

Скарпель — ударный инструмент, удлиненное зубило, предназначенное для работы с камнем.

Шлямбур — ручной ударный инструмент, служащий для пробивания отверстий в каменных стенах.       Основой шлямбура является металлическая трубка, которая имеет на одном конце остро заточенные зубья. По другому концу шлямбура ударяют молотком.

Виды и размеры кирпича

Грани кирпича. Из шести граней кирпича принято выделять, прежде всего, две самые большие - постели - при кладке верхнюю и нижнюю. Следующие две большие грани называют ложковыми, а оставшиеся две малые - тычковыми. В зависимости от укладки кирпича на те или иные грани кирпича кладки называют ложковымиили тычковыми.

Размеры

	Длина (мм)	Ширина (мм)	Высота (мм)
1. Одинарный	250	120	65
2. Утолщённый	250	120	88
3. Двойной	250	120	138

Керамический кирпичь применяется в строительствестен зданий,А облицовочный в облицовке зданий и отделки помещений.Керамический кирпичь также днлится на полнотелый и пестотелый. Пустотелый кирпичь имеет такое название если в нём присудствуют различной формы и размеры отверстий.

В основе производства силикатного кирпича лежит автоклавный синтез. Силикатный кирпич применяется при кладке несущих стен и различных перегородок. Однако необходимо иметь в виду, что силикатный кирпич нельзя использовать при закладке фундамента, из него нельзя класть цоколи, трубы и камины. Силикатный кирпич может быть пустотелым и полнотелым.

Блоки стеновые из ячеистого бетона имеют размеры:

288/(200,300,400)/588

600/(100,150,200,250,300,375,400,450,500)/298

600/(100,200,300,400,500)/298

Виды и назначения кладки

Каменную кладку- выполняют на известковых, смешанных цементно-известковых и цементных растворах, а также на цементноглиняных, в которых глина выполняет роль пластифицирующей добавки. Вид и марку раствора указывают в рабочих чертежах. При бутобетонной кладке неотесанные природные камни неправильной формы укладывают не на растворе, а втапливают в бетон.

Кладка из керамического кирпича- пластического прессования благодаря хорошей сопротивляемости воздействию влаги, высокой прочности, морозостойкости применяется при возведении стен и столбов зданий и сооружений, подпорных стенок, дымовых труб, конструкций различных подземных сооружений.Кладку из керамического пустотелого или пористо-пустотелого кирпича рекомендуется использовать для стен зданий.

Кладка из бетонных камней на тяжелом бетоне- предназначается для возведения фундаментов, стен подвалов и других подземных конструкций.

Кладка из пустотелых и легкобетонных камней- применяется для возведения наружных и внутренних стен зданий. Легкобетонные и пустотелые камни имеют хорошие теплоизолирующие свойства. Однако они влагоемки и вследствие этого недостаточно морозостойки. Поэтому фасады наружных стен, выполненные из этих камней, штукатурят. Низкомарочные легкобетонные и пустотелые бетонные камни используют только для возведения конструкций внутри здания в помещениях с нормальным тепловлажностным режимом.

Кладка из силикатных камней- и кирпича более теплопроводна, имеет большую плотность, но вместе с тем более прочна и долговечна, чем кладка из легкобетонных камней. Поэтому ее широко применяют для возведения не только внутренних стен, но и наружных.Кладки из силикатного, керамического кирпича полусухого прессования и керамического пустотелого кирпича непригодны для возведения конструкций, которые будут находиться в сырых грунтах, а также во влажных и мокрых помещениях, для устройства печей, труб, дымовых и вытяжных каналов.

Кладка из керамических пустотелых камней- как наиболее эффективного штучного материала употребляется преимущественно для возведения наружных стен отапливаемых зданий. Высокие теплотехнические свойства этой кладки позволяют сократить толщину наружных стен в средней полосе страны на 1/2 кирпича по сравнению с кладкой из керамического или силикатного кирпича.

Кладку из крупных бетонных, силикатных или кирпичных блоков, так же как из штучных материалов, применяют для возведения подземных и надземных конструкций зданий и сооружений: блоки из тяжелого бетона и кирпича пластического прессования — стен, фундаментов и других подземных конструкций, а блоки из легких бетонов, силикатного, пустотелого и пористо-пустотелого кирпича — в основном наружных стен зданий.

Кладка из природных камней и блоков правильной формы имеет высокую прочность, стойкость против выветривания и замораживания, малую истираемость, декоративность.

Из мягких пористых горных пород плотностью 900...2200 кг/м3 (ракушечника, пористых туфов) в виде пиленых штучных камней массой до 40...45 кг выкладывают наружные и внутренние стены зданий. Из пористых горных пород (известняков, туфов) изготовляют также крупные стеновые блоки.

Обработанные природные камни твердых пород из-за высокой стоимости и трудоемкости обработки в основном применяют в декоративных целях, например для облицовки цоколей или других частей монументальных общественных и промышленных зданий и сооружений, опор мостов, набережных.

Элементы каменной кладки

Кладку выполняют горизонтальными рядами, укладывая камни плашмя, т. е. на постель. В отдельных случаях, например при кладке карнизов или тонких (1/4 кирпича) перегородок - на ребро, т. е. на боковую ложковую грань.

Крайние ряды кирпича или камней в ряду кладки, образующие поверхность кладки, называют верстами.

Различают версты наружные , расположенные со стороны фасада здания, а внутренние - с внутренней стороны помещения.

Ряд кладки из кирпичей, обращенных к наружной поверхности стены длинной боковой гранью, называют ложковым , а короткой гранью - тычковым.

Кирпичи и камни, уложенные между наружной и внутренней верстами, называют забуткой.

Элементы каменной кладки: 1 - наружная верста, 2 - тычковый ряд, 3 - фасад, 4 - вертикальный поперечный шов, 5 - вертикальный продольный шов, 6 - горизонтальный шов (постель), 7 - первый ряд, 8 - второй ряд, 9 - забутка, 10 - внутренняя верста, 14 - ложковый ряд

Высота рядов кладки складывается из высоты камней (кирпича) и толщины горизонтальных швов 10... 15мм (средняя в пределах этажа - 12мм). Толщина отдельных вертикальных швов допускается 8...15мм, средняя не должна превышать 10мм.

Высота рядов кирпичной кладки с учетом средней толщины шва 12мм должна составлять (в миллиметрах): из кирпича - толщиной 65мм - в среднем 77 утолщенного кирпича толщиной 88мм - 100.

Из кирпича толщиной 65мм на 1м кладки по высоте приходится 13 рядов, толщиной 88мм -10 рядов. Ширину кирпичной кладки стен, называемую толщиной, делают кратной 1/2 кирпича или камня: 1 кирпич - 250мм, 1 1/2 - 380мм, 2 - 510мм, 21/2 кирпича - 640мм и т. д.

Толщину стен назначают с учетом вертикальных швов. Перегородки в зданиях выкладывают в 1/2 или 1/4 кирпича, т. е. толщиной 120 и 65мм.

Все изложенные выше понятия об элементах каменной кладки в равной мере относятся ко всем видам каменных мелкоштучных материалов: кирпича, керамических или бетонных камней, бутового камня, мелких блоков из природного камня.

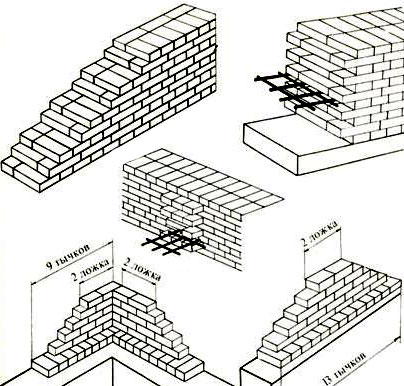

Одним из элементов кладки являются штрабы, выкладываемые в местах временного перерыва кладки.

Они нужны для того, чтобы при Дальнейшем продолжении работ можно было обеспечить перевязку новой части кладки с ранее возведенной.

Штрабы делают убежными (наклонными) и вертикальными.

Убежная штраба, по сравнению с вертикальной, обеспечивает лучшую связь соединяемых частей стен. В вертикальные штрабы для надежности соединения кладки закладывают стальную арматуру диаметром 8 мм через 2 м по высоте, в том числе в уровне каждого перекрытия. Убежными штрабами в виде небольших участков стен высотой до шести рядов выкладывают на наружной версте маяки, используемые для закрепления шнуров-причалок.

Напуск — фрагмент кладки, в котором ее очередной ряд укладывают с выступом на лицевую поверхность. Ширина напуска не должна превышать У3 длины кирпича в каждом ряду.

Пояски, карнизы и другие и другие элементы, разделяющие фасад по вертикали, образуются в результате нескольких рядов кладки выступом.

Обрез — делают с отступом от лицевой части кладки при переходе от цоколя к стене, при уменьшении толщины стен в верхних этажах зданий и т. д. Выше обреза стена имеет меньшую толщину. Последний перед обрезом ряд кладки должен быть тычковым.

Уступ — кладка, смещенная относительно основной плоскости стены по вертикали.

Пилястры — столбы прямоугольной формы, которые выступают из общей лицевой плоскости стены, выкладываются в перевязку с нею.

Борозды — углубления в стене, предназначенные для размещения трубопроводов, скрытой электропроводки и т. п. После монтажа проводок, борозды заделывают вровень с плоскостью стены. Горизонтальные борозды делают кратными 4 кирпича в высоту и 1/ кирпича в глубину.

Ниши — углубления в стене, предназначенные для оборудования встроенных шкафов, электрических устройств и т. п. Их выкладывают кратными 1/2 кирпича.

Цоколь- Нижняя часть наружней стены здания лежащая непосредственно на фындаменте.

Простенок — в конструкциях стен, предусматривающих оконные и дверные проемы, так называют участок кладки, расположенный между двумя соседними проемами. столбов с четвертями, в которых будут крепиться дверные и оконные

Детали каменных конструкций. а — обрез; б — пилястры; в — простенок; г — четверть; д — цоколь; е — уступ

кладки

Правила разрезки каменной кладки

Положение камней в кладке. а – опора на две точки; б – опора на всю постель

Для того чтобы камни в кладке лучше выдерживали действующую на них нагрузку всей стены, их располагают в соответствии с правилами так называемой разрезки. Камни укладывают таким образом, чтобы они соприкасались друг с другом по возможности большей площадью. Например, если верхний камень будет опираться на лежащий под ним лишь двумя точками, то рано или поздно под влиянием нагрузки от вышележащих рядов он деформируется или сломается. И наоборот, камень, опирающийся всей плоскостью, может выдерживать гораздо большие нагрузки. Для этого необходимо выровнять впадину в его постели, заполнив ее.

Первое правило разрезки. Если поверхности, которыми камни соприкасаются друг с другом, перпендикулярны усилию, действующему на них, камни будут работать только на сжатие. Следовательно, постели камней необходимо располагать перпендикулярно силе, воздействующей на кладку, а камни должны укладываться горизонтальными рядами.

Второе правило разрезки Камни каждого ряда укладываются таким образом, чтобы не произошел их сдвиг. Камни со скошенными боковыми поверхностями образуют в кладке клинья, которые будут раздвигать соседние камни. Для того чтобы этого не произошло, кладку нужно выстраивать таким образом, чтобы плоскости между соседними камнями были перпендикулярны постелям. Вместе с тем, если две боковые плоскости не будут расположены перпендикулярно наружным поверхностям стен, а две другие боковые плоскости не будут перпендикулярны первым, то камни, имеющие, например, острые углы у наружной поверхности , могут выпасть из кладки.

Кладка, разрезанная вертикальными плоскостями камней

Кладка без перевязки швов

Третье правило разрезки. Если продольные и поперечные вертикальные швы будут сквозными, получится кладка, разделенная на отдельные столбикию Это весьма неустойчивая конструкция, в которой швы под воздействием вертикальной нагрузки будут расширяться, что рано или поздно прийедет к деформации и разрушению кладки.

Системы перевязки швов

Однорядная перевязка. При данном виде возведения стены, между собой чередуются кладки тычковые и ложковые. При этом ложковые часть кладки в одном ряду смещается между собой на полкирпича, а тычковые — на четверть. По вертикали швы в каждом ряду кладки между собой тоже пересекаются. Возможна, по предварительному проекту, с фасадной стороны стены цепная перевязка.

Однорядная система перевязки (цепная). 1 — тычковый ряд; 2 — ложковый ряд.

Многорядная перевязка. При данном виде кладки кирпичи выкладываются отдельными стенками ложком и перевязываются через несколько рядов тычковым рядом. На каком ряду перевязывать зависит от толщины используемого в кладке кирпича. К примеру, при толщине кирпича 65 мм тычком перевязывается седьмой ряд, а при 88 мм — шестой.

Многорядная система перевязки. 1 -  тычковый ряд; 2-6 — ложковые ряды

При трёхрядной системе выполняют чередование одного тычкового и трех ложковых рядов, допуская при этом совпадение вертикальных швов в трех смежных ложковых рядах и перевязывая их кирпичами четвертого тычкового ряда

Кладка стен, простенков и столбов должна начинаться и заканчиваться тычковыми рядами,а также тычковые ряды необходимо укладывать под балки, прогоны, мауэрлаты, на уровне обрезов стен столбов, а также в выступающих рядах кладки.

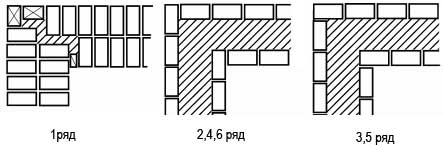

Выполнение трехрядной перевязки угловой кладки

Подготовка неполномерных кирпичей

Для правильной перевязки швов кладки вертикальных ограничений, мест примыкания и пересечения стен, при кладке столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трехчетвертки (рис. 15, линиями поверх кирпичей показаны условные обозначения, применяемые в строительных чертежах).

Их обычно заготовляют сами каменщики непосредственно на рабочем месте в процессе производства работ. Для получения четверток, трехчетверток и половинок в целях экономии необходимо использовать кирпичи, имеющие отбитые углы или другие дефекты. Каждый должен уметь точно определять размер требуемого неполномерного кирпича и правильно отрубать его.

Кирпичи.

1 — целый; 3/4 — трехчетвертка; 1/2 — половинка; 1/4 — четвертка

.

Способы кладки

Кладка кирпичей способом вприжим

Способом вприжим  выкладывают стены из кирпича на жестком растворе (осадка конуса 7-9 см) с полным заполнением и расшивкой швов. Этим способом укладывают как ложковые, так и тычковые версты.

При этом раствор расстилают с отступом от лица стены на 10-15 мм. Разравнивают раствор тыльной стороной кельмы, перемещая ее от уложенного кирпича и устраивая растворную постель одновременно для трех ложковых или пяти тычковых кирпичей.

Кладку вприжим выполняют в следующем порядке. Держа в правой руке кельму, разравнивают ею растворную постель, затем ребром кельмы подгребают часть раствора и прижимают его к вертикальной грани ранее уложенного кирпича, а левой рукой подносят новый кирпич к месту укладки. После этого опускают кирпич на подготовленную постель и, двигая его левой рукой к ранее уложенному кирпичу, прижимают к полотну кельмы.

Движением вверх правой руки вынимают кельму, а кирпичом, придвигаемым левой рукой, зажимают раствор между вертикальными гранями укладываемого и ранее уложенного кирпича. Нажимом руки осаживают уложенный.кирпич на растворной постели. Избыток раствора, выжатый из шва на лицо кладки, подрезают кельмой за 1 прием после укладки тычками каждых 3-5 кирпичей или после укладки ложками двух кирпичей.

Раствор каменщик набрасывает на растворную постель. Кладка получается прочной, с полным заполнением швов, плотной и чистой. Однако этот способ требует большего количества движений, чем другие, и поэтому считается наиболее трудоемким.

Кладка способом вприсык

Способом вприсык  ведут кладку на пластичных растворах (осадка конуса 12-13 см) с неполным заполнением швов раствором по лицу стены, то есть впустошовку. Процесс кладки ложкового ряда при этом способе выполняют в следующем порядке.

Взяв кирпич и держа его наклонно, загребают тычковой гранью кирпича часть раствора, предварительно разостланного на постели.

Загребать раствор начинают примерно на расстоянии 8~12 см от ранее уложенного кирпича. Придвигая кирпич к ранее уложенному, постепенно выправляют его положение и прижимают к постели. При этом часть раствора, снятая с постели, заполняет вертикальный поперечный шов. Уложив кирпич, осаживают его рукой на растворной постели. При кладке тычкового ряда процесс укладки выполняют в той же последовательности, что и ложкового, только раствор для образования вертикального поперечного шва подгребают не тычковой, а ложковой гранью. Этим способом кирпич можно укладывать как левой, так и правой рукой.

Для кладки кирпича способом вприсык раствор расстилают грядкой с отступом от наружной вертикальной поверхности на 20-30 мм, чтобы при кладке раствор не выжимался на лицевую поверхность кладки.

Способ вприсык с подрезкой раствора применяют при возведении стен с полным заполнением горизонтальных и вертикальных швов и с расшивкой JUBOB. При этом раствор расстилают так же, как и при кладке вприжим, то есть с отступом от лица стены на 10-15 мм, а кирпич укладывают на постель так же, как при кладке вприсык.

Избыток раствора, выжатый из шва на лицо стены, подрезают кельмой, как при кладке вприжим. Раствор для кладки применяют более жесткий, чем для кладки без подрезки, подвижностью 10-12 см. При чрезмерной пластичности раствора каменщик не будет успевать срезать его при выдавливании из швов кладки. На выполнение кладки вприсык с подрезкой раствора затрачивается больше времени и труда, чем на укладку вприсык, но меньше, чем на кладку вприжим.

Кладка забутки способом вполуприсык

Способом вполуприсык выкладывают забутку.

Для этого сначала между внутренней и наружной верстами расстилают раствор. Затем разравнивают его, после чего укладывают кирпич в забутку.

Процесс кладки забутки несложен. Кирпич при кладке держат почти плашмя, на расстоянии 6-8 см от ранее уложенного, постепенно опуская кирпич на растворную постель, загребают ребром незначительное количество раствора, придвигают кирпич вплотную к ранее уложенному и нажимом руки осаживают егожа место.

Вертикальные швы остаются при этом частично незаполненными. Их заполняют при расстилании раствора для кладки следующего по высоте ряда, причем каменщик следит за тем, чтобы поперечные швы между кирпичами заполнялись полностью.

Кирпич забутки плотно прижимают к постели, чтобы верхняя поверхность уложенных в забутку кирпичей была на одном уровне с верстовыми.

Кладка кирпича вприсыкс подрезкой раствора

Технология создания такой кладки практически не отличается от обычной кладки вприсык: кирпич укладывают на раствор, который загребается одной из его граней. Кардинальное отличие заключается в том, что раствор необходимо расстилать с отступом, характерном для кладки вприжим (10- 15 мм), а после завершения очередного этапа кладки проводится подрезка швов.

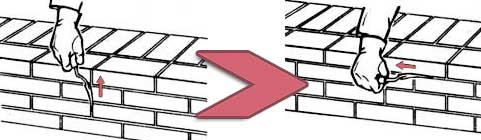

Виды расшивки швов

Расшивки бывают с различными поверхностями рабочей формы - вогнутые,выпуклые,прямолинейные.

Швы расшивают до схватывания раствора, так как в этом случае процесс менее трудоемок, а качество швов лучше. При этом сначала протирают поверхность кладки ветошью или щеткой от набрызгов раствора, затем расшивают вертикальные швы (6-8 тычков или 3—4 ложка), после чего — горизонтальные.

Формы кирпичной расшивки швов: выпуклая,выпуклая - втопленная,вогнутая,в подрезку,заглубленная, односрезная, двухсрезная



Кладка стен и углов

Общие правила кладки стен. Кладку из кирпича начинают с закрепления угловых и промежуточных порядовок. Их устанавливают по периметру стен и выверяют по отвесу и уровню или нивелиру так, чтобы засечки для каждого ряда на всех порядовках находились в одной горизонтальной плоскости. Порядовки располагают на углах, в местах пересечения и примыкания стен, а также на прямых участках стен на расстоянии 10-15 м друг от друга.

После закрепления и выверки порядовок по ним выкладывают маяки (убежные штрабы), располагая их на углах и на границе возводимого участка. Затем к порядовкам зачаливают шнуры-причалки. При кладке наружных верст шнур-причалку устанавливают для каждого ряда, натягивая его на уровне верха укладываемого ряда с отступом от вертикальной плоскости кладки на 3-4 мм .Шнур-причалку у маяков можно укреплять и с помощью причальной скобы, острый конец которой вставляют в шов кладки, а к тупому, более длинному концу, опирающемуся на маячный кирпич, привязывают причалку. Свободную часть шнура наматывают на ручку скобы. Поворотом скобы в новое положение получают линию натяжения шнура-причалки для следующего ряда. Чтобы шнур-причалка не провисала между маяками, под шнур подкладывают деревянный маячный клин, толщина которого равна высоте ряда кладки, а поверх него кладут кирпич, которым прижимают шнур.

Кладка углов

Кладка стен с нишами

Стены с нишами выкладывают с применением тех же систем перевязки, что и сплошные участки. При этом ниши (для приборов отопления) образуют, прерывая внутреннюю версту, а в углы ниши для связи их со стеной укладывают неполномерные и тычковые кирпичи.

Кладка стен с каналами

Вентиляционные каналы в стенах из кирпича, полнотелых и пустотелых бетонных камней выкладывают из керамического полнотелого кирпича с соответствующей перевязкой кладки канала с кладкой стены. Толщина стенок каналов и перегородок (рассечек) между ними - не менее 1/2 кирпича.

Каналы делают вертикальными. Допускаются отводы каналов на расстояние не более 1 м под углом не менее 60° к горизонту. Сечение канала на участке увода, измеряемое перпендикулярно оси канала, должно быть такое же, как сечение вертикального канала. Наклонные участки выкладывают из отесанных под определенным углом кирпичей, остальные участки - из целых кирпичей.

Кладка столбиков под лаги

При устройстве дощатых полов первых этажей доски пола настилают по лагам, укладываемым на кирпичные столбики сечением в один кирпич. Применение для столбиков силикатного кирпича и искусственных камней, прочность которых уменьшается при увлажнении, не допускается.

Кладка столбов и простенков Столбы

Столбы выкладывают по трехрядной системе перевязки из целых кирпичей с добавлением половинок. Допускается совпадение наружных вертикальных швов в трех рядах кладки по высоте. Тычковый ряд кладут через три ложковых ряда. Для такой кладки требуется наименьшее количество неполномерного кирпича. Например, при кладке столбов сечением 2х2 кирпича перевязку делают только целыми кирпичами, а при кладке столбов сечением в полтора-два кирпича в каждые четыре ряда кладки укладывают только две половинки. Если к столбам примыкают тонкие стенки, их соединяют выпущенной из столба штрабой или стальными стержнями, закладываемыми в кладку.

Простенки

Простенки шириной до 1 м выкладывают по трехрядной системе перевязки шириной более 4 кирпичей допускается выкладывать и по многорядной системе.

При трехрядной перевязке для образования в простенках четвертей в первом тычковом ряду укладывают четвертки, а в ложковых рядах - половинки.

Ввиду того что столбы и простенки обычно нагружены больше, чем другие конструкции, выкладывать их впусто-шовку не разрешается. Допускается неполное заполнение только вертикальных швов на глубину до 10 мм от лицевой поверхности.

Облегчённая кирпично-бетонная кладка

Облегченную кирпично-бетонную кладку возводятся из двух параллельных стенок толщиной в пол кирпича, где оставшиеся пространство заполняется легким бетоном.

 Стенки связывают тычковыми рядами-диафрагмами, заходящими в бетон на 1 / 2 кирпича и располагаемыми через каждые 3-5 ложковых рядов кладки. Диафрагмы размещают как в одной плоскости, так и вразбежку (в шахматном порядке) в зависимости от принятой толщины стены, которая может быть от 380 до 680 мм.

Вместо сплошных тычковых рядов связь между продольными стенками можно осуществлять отдельными кирпичами, укладываемыми тычками не реже чем через два ряда по высоте и не реже чем через два кирпича, уложенных ложками по длине. Для подачи и расстилания раствора используют лоток с короткими ручками.

Стены возводят поясами, высота которых определяется поперечной перевязкой кладки тычковыми рядами. В стенах, перевязываемых тычковыми рядами, расположенными в одной плоскости, кладку начинают с тычкового ряда. Уложив его, выкладывают наружную версту стены на высоту двух ложковых рядов и вслед за ней - внутреннюю версту стены на ту же высоту. Затем заполняют промежуток между стенками легким бетоном и снова кладут стенки до тычкового ряда. Далее операции повторяют. При кладке тычковых рядов вразбежку сначала выкладывают наружную тычковую и внутреннюю ложковую версты, затем два наружных и два внутренних ложковых ряда, после чего заполняют пространство между выложенными рядами бетоном. Закончив укладку бетона в этот пояс, вновь выводят по три ряда кладки, причем сначала наружную ложковую версту, а потом внутреннюю; первым кладут тычковый ряд, а затем два ложковых. Далее процесс кладки повторяется. Кирпично-бетонную кладку применяют при строительстве зданий высотой до 4 этажей.

ЛИЦЕВАЯ КЛАДКА ИЗ КИРПИЧА И КАМНЕЙ

Лицевая кладка из керамического или силикатного кирпича с расшивкой швов — наиболее распространенный способ отделки фасадов. Лицевую поверхность стен выкладывают из отборного целого кирпича или камней с правильными кромками и углами, а остальную часть кладки — из обычных камней или кирпича. Кирпич или камни для облицовки подбирают одинакового тона окраски. Кладку выполняют, как правило, с применением многорядной системы перевязки. Облицовочный слой перевязывают с основной стеной, укладывая тычковые ряды в лицевом слое через каждые пять ложковых рядов кладки.

Облицовка выложенных стен

Облицовка фасадов зданий в зависимости от архитектурного решения может быть сплошной, когда облицовывают всю поверхность, или частичной, когда облицовывают только элементы фасадов: цоколи, пояски, наличники, карнизы. Перед тем как приступить к облицовке готовой стены, выверяют ее плоскость, провешивая отвесами, чтобы определить положение лицевой поверхности облицовки и при необходимости выровнять ее впадины или бугры. Бугры срубают, а впадины заделывают цементным раствором.

Облицовка искусственными плитами. Бетонные облицовочные плиты с пазами в ребрах крепят к стене с помощью костылей с шайбами (пластинками), вставляемыми в пазы плит. Костыли заделывают на цементном растворе в просверленные или пробитые в стене шлямбуром гнезда. Чтобы предохранить стальные крепления от коррозии, их покрывают цементным раствором со всех сторон. Бетонные облицовочные плиты с монтажными петлями крепят с помощью проволоки, которую закручивают с одной стороны за петли у плит, с другой — за стальные стержни, укрепляемые костылями на поверхности облицовываемых стен, или за скобы или крюки, закладываемые в швы во время кладки стен.

Первыми всегда устанавливают угловые плиты, а затем по горизонтали рядовые плиты облицовки: первый ряд — на обрез стен, а последующие — друг на друга с применением цементного раствора. Положение каждой плиты и каждого ряда проверяют по порядным рейкам и шнуру, натянутому по маячным порядовкам, а плоскость облицовки во всех направлениях — с помощью уровня, отвеса, правила и рейки.

Облицовка плитами из природного камня. Плиты подготавливают к установке в мастерских, оборудованных необходимыми станками и приспособлениями. В плитах пробивают пазы и гнезда для креплений, после чего готовые детали сортируют, подбирают по тону окраски и маркируют. Облицовочные плиты из природного камня изготовляют с различной степенью обработки поверхности, назначаемой проектом. От этого, в свою очередь, зависит способ установки плит и заделки швов между ними. Обычно толщина швов между плитами облицовки должна быть не более 2-3 мм. В этом случае детали устанавливают на цементном растворе. Цокольные облицовочные плиты опирают на обрезы ленточных фундаментов, ширина которых должна превышать толщину облицовки. При столбчатых фундаментах плиты цокольной облицовки устанавливают на бетонный блок.

Крепят плиты к облицовываемой конструкции и скрепляют их друг с другом с помощью металлических крюков, костылей, якорей, скоб и пиронов. Крепления облицовочных плит из природного камня якорями или Т-образными костылями, которые заделывают в гнезда, пробитые в конструкциях, применяют при облицовке тяжелыми плитами, прочно скрепляемыми с основанием. Гнезда в стенах высверливают электрическими сверлильными машинами или выбивают пневматическим инструментом по ходу облицовки в соответствии с размещением гнезд в устанавливаемых плитах. Концы креплений должны быть завершены или загнуты, заделаны в раствор и расклинены в гнездах стальными клиньями.

   Особенности кладки при отрицательной температуре

Твердение цементного раствора происходит при взаимодействии зерен цемента с водой, при этом образуется цементный гель, превращающийся затем в камень. С понижением температуры процесс твердения цементного раствора замедляется. Например, при температуре 5 °C прочность его нарастает в 3–4 раза медленнее, чем при температуре 20 °C, а при понижении температуры до 0 °C твердение раствора практически прекращается совсем.       Известковый раствор твердеет вследствие кристаллизации гидрата окиси кальция, испарения избытка влаги и частичной карбонизации извести (при поглощении углекислого газа из воздуха). Для твердения необходимо, чтобы известь находилась во влажной среде. Наращивание прочности известкового раствора также зависит от температуры окружающей среды. При отрицательной температуре (ниже 0 °C) в растворе происходят процессы, которые отражаются на его структуре и прочности.       Во-первых, при замерзании раствора содержащаяся в нем свободная вода превращается в лед, который не вступает в химическое взаимодействие с вяжущими веществами. Если твердение вяжущего не началось до замерзания, то оно не начнется и после замерзания; если же оно уже началось, то практически приостанавливается до тех пор, пока свободная вода будет находиться в растворе в виде льда.       Во-вторых, замерзающая в растворе вода значительно увеличивается в объеме (приблизительно на 10 %); вследствие этого структура раствора разрушается и он частично теряет накопленную до замерзания прочность. При быстром замерзании свежевыложенной кладки в швах образуется смесь вяжущего вещества и песка, сцементированная льдом. Раствор настолько быстро теряет пластичность, что горизонтальные швы остаются недостаточно уплотненными; при оттаивании они обжимаются тяжестью вышележащей кладки, что может вызвать значительную и неравномерную осадку и создать угрозу прочности и устойчивости кладки.       При раннем замораживании кладки конечная прочность цементных, цементно-известковых и цементно-глиняных растворов, которую они приобретают после оттаивания и 28-суточного твердения при положительной температуре, значительно снижается и в некоторых случаях не превышает 50 % марочной прочности. Эти обстоятельства обусловливают необходимость соблюдения определенного режима зимней кладки, который обеспечил бы прочность раствора и кладки в целом.       При возведении каменных конструкций в зимних условиях систематически контролируют качество раствора и дозировку добавок. Прочность раствора при сжатии определяют, испытывая образцы-кубы размером 7,07 х 7,07 х 7,07 см. Количество их должно быть не менее 12 с объема кладки, выполненного в течение не более 3 сут, в том числе 9 образцов для контроля прочности в процессе возведения здания и 3 – для оценки окончательной прочности раствора, выдержанного в тех же условиях (весь зимний период), что и кладка, и еще не менее месяца при положительной температуре.       В зависимости от вида кладки и возводимых конструкций каменные работы зимой выполняют следующими способами: замораживание, с использованием противоморозных добавок, с применением последующего прогрева. Кладка каменных конструкций в зимних условиях должна выполняться на цементных, цементно-известковых или цементно-глиняных растворах.
