2.6 Задание 6. Тени портика.

Построить собственные и падающие тени портика.

Варианты задания приведены на рисунке 8.

Методические указания. Исходное задание увеличить в 2 раза.

1 2

3 4

5 6

7 8

Рисунок 8 (окончание)

Портик состоит из двух колонн и антаблемента, за которым находится ниша. Как портик, так и ниша имеют в плане форму гранную или в виде части окружности, верх ниши также гранной или криДля построения теней необходимо проработать теоретические вопросы: тени точки, прямой, окружности, тени в нишах.

Для облегчения вспомогательных построений часть плана, наложенного на фасад, рекомендуется вычертить на подложенной полоске бумаги, которую по окончании работы снять.

2.7 Задание 7. Аксонометрия. Тени в аксонометрии.

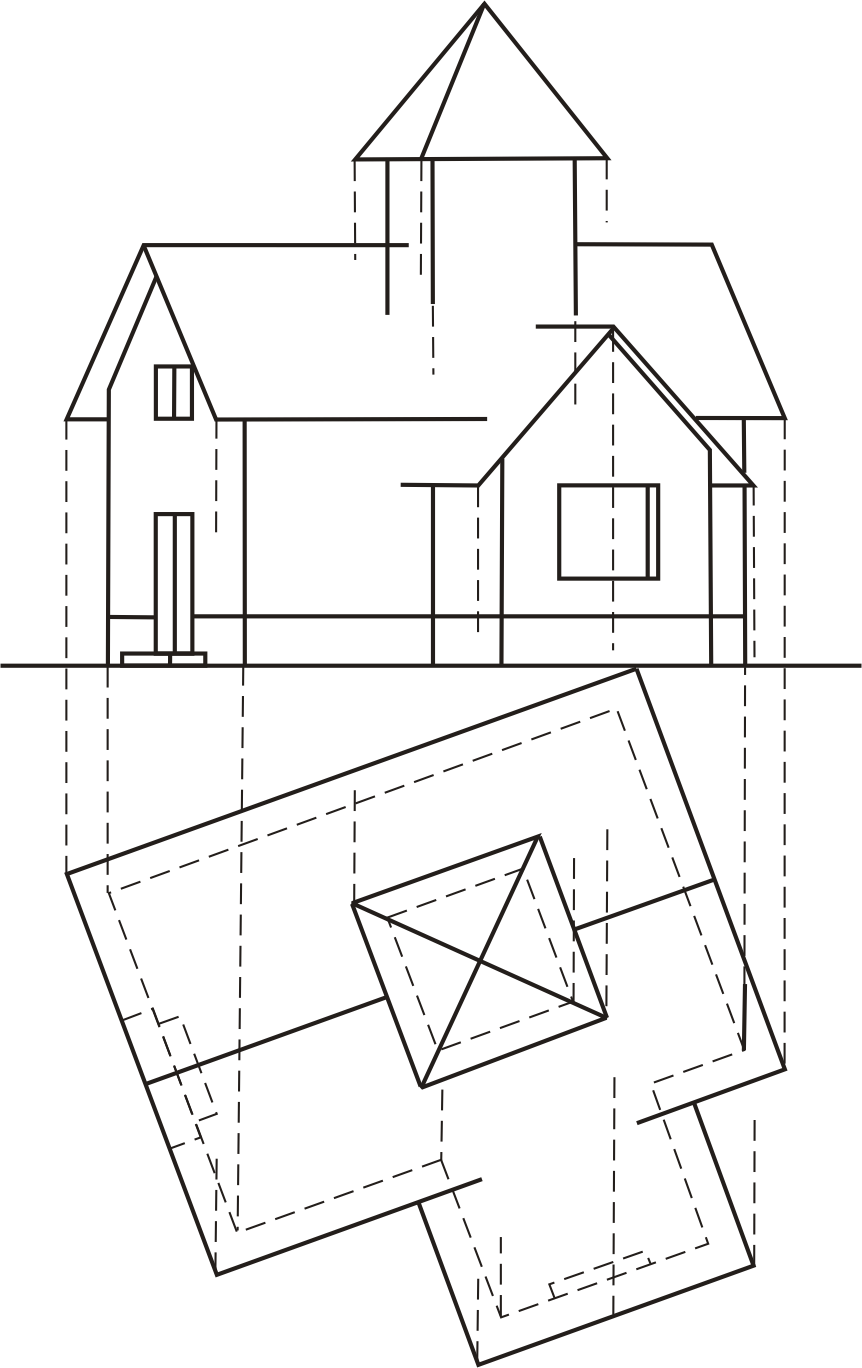

Построить тени на схеме здания, данного в повернутом положении по отношению к фронтальной плоскости. Тень на горизонтальную плоскость построить в предположении, что фронтальная плоскость отсутствует. Затем построить аксонометрию и тени в аксонометрии.

Варианты индивидуальных заданий приведены на рисунке 8.

Методические указания. Аксонометрию схематизированного здания вычертить на свободном поле чертежа. Оси аксонометрии принять параллельно основным ребрам здания.

Рекомендуется строить прямоугольную изометрию по размерам ортогонального чертежа. В прямоугольной изометрии все углы между осями равны 120º. Показатели искажений по всем осям равны единице. Изображение в прямоугольной изометрии обладает хорошей наглядностью, но объекты, приближающиеся к форме куба или имеющие квадратный план, в такой аксонометрии выполнять не рекомендуется, так как направление проецирования совпадает с одной диагональю куба, которая в изображении вырождается в точку. Можно построить объект в прямоугольной диметрии. Оси X и Y строят следующим образом: для оси Х – на горизонтальной прямой откладывают восемь равных отрезков, а в конце на вертикальной прямой откладывают один такой же отрезок и полученную точку соединяют с началом осей; для оси Y – соответственно на горизонтальной прямой откладывают восемь отрезков, а по вертикали – семь отрезков. Показатель искажения по оси Y принимают равным 0,5, по остальным осям – равным единице.

План здания (вторичную проекцию) вычертить полностью, поскольку она необходима для построения теней.

Для построения теней в аксонометрии задают направление лучей света и их вторичных проекций. Хороший результат получается, когда главный фасад освещен, а боковой находится в собственной тени. При этом направление проекций лучей не должно совпадать с направлением ни одной из аксонометрических осей.

Линии построения теней сохраняют. Контур падающих теней, закрытых зданием не показывают.

Рядом с аксонометрией обязательно указывают направление аксонометрических осей и выбранное направление лучей.

Пример выполнения задания приведен в приложении Д.

1 2

3 4
