Методика выполнения работы
Для исследования влияния режимов резания на температуру в зоне резания применяются различные методы измерения: термопарные (искусственных, естественных и полуестественных), фотоэлектрические, термочувствительных красок и др.
В выполняемой лабораторной работе применяется метод искусственной термопары (рисунок 4.2). Заготовка из железоуглеродистых сплавов обрабатывается точением проходными резцами.
Оборудование:
Токарно-винторезный станок с приспособлениями и инструментом, резцы токарные проходные, заготовки для обработки, приборы для измерения геометрических параметров резцов штангенциркуль, искусственные термопары (рисунок 4.2) с тарироваными графиками (рисунок 4.3), прибор для измерения ЭДС, программируемый микрокалькулятор.
Последовательность выполнения работы
Измерить геометрические параметры резцов и размеры заготовки.
Проверить оборудование и схему измерения температуры в зоне резания методом искусственной термопары.
Обработать заготовку (по схеме рисунок. 4.2) на станке по режимам, приведенным в таблице 4.1.
Для всех режимов обработки при трёхкратном повторении снять показания милливольтметра, найти их среднее значение и внести в протокол.
Для средних значений показаний милливольтметра по тарировочному графику определить температуру в зоне резания (рисунок. 4.3).
Прологарифмировать величины температур резания и соответствующие им значения скоростей резания, подач и глубин резания (результат занести в журнал в таблицу 4.1).
По найденным логарифмам и прямоугольной системе координат построить графики функций и найти тангенсы углов , соответствующие показателям степеней уравнений (4.9).
Для средних значений показаний милливольтметра по тарировочному графику определить температуру в зоне резания (рисунок. 4.3).
Прологарифмировать величины температур резания и соответствующие им значения скоростей резания, подач и глубин резания (результат занести в журнал в таблицу 4.1).

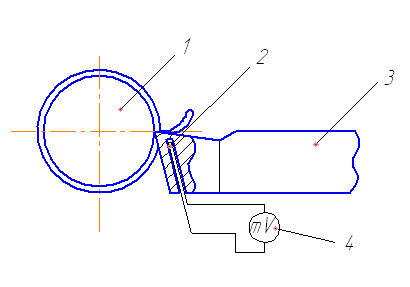

Рисунок 4.2 Схема измерения температуры в зоне резания при точении: 1-заготовка; 2-резец; 3-термопара; 4-миливольтметр
Рисунок 4.3 Тарировочная прямая термопары ХК
Требования к оформлению отчёта
В отчёте необходимо дать краткие сведения об исследуемом физическом явлении. Привести результаты исследований, построить графики и сделать выводы.
Отчёт о работе включает: схему установки для измерения температур в зоне резания; описание оборудования; характеристику материала режущей части инструмента; результаты измерения геометрических размеров резца; характеристику свойств обрабатываемого материала; протокол наблюдений с оформленными результатами; выводы.
Таблица 4.1 - Результаты наблюдений и их обработка
номер бригады |
номер опыта |
Диаметр заготовки |
Частота вращения n, мин -1 |
Скорость резания V, м/мин |
Глубина резания t, мм |
Подача S, мм/об |
Показания милливольтметра, мВ |
Значение температуры К. |
11 |
1 2 3 |
|
|
|
|
|
|
|
22 |
1 2 3 |
|
|
|
|
|
|
|
33 |
1 2 3 |
|
|
|
|
|
|
|
