2/ Разделение жидких неоднородных систем

К жидким неоднородным системам относятся:

жидкость – твердое тело /суспензии/,

жидкость – жидкость /эмульсии/.

Для разделения, в сущности, применяются два метода: осаждение и фильтрование. Однако специфика процессов и аппаратуры позволяет представить четыре метода, которые сведены в таблицу 4.

Таблица 4.

Классификация методов и аппаратуры по разделению жидких неоднородных систем

Метод	Аппаратура
Отстаивание – осаждение частиц под действием силы тяжести.	Отстойники
Фильтрование – отделение частиц с помощью пористой перегородки.	Фильтры
Центрифугирование – осаждение и фильтрование под действием центробежных сил, создаваемых вращающимся ротором.	Центрифуги /суспензии/ Сепараторы /эмульсии/
Центробежное осаждение – осаждение частиц под действием центробежных сил, создаваемых вращающимся потоком.	Гидроциклоны

Конструкции аппаратов для разделения жидких неоднородных систем представлены на рис. 20-52.

ОТСТАИВАНИЕ

Проводится в отстойниках: периодического, полунепрерывного и непрерывного действия, одно- и многоярусных.

Отстаивание является наиболее экономичным процессом, т.к. проводится под действием даровой силы тяжести.

В то же время отстойники довольно громоздки, занимают значительные площади. Например, для очистных сооружений применяются пруды-отстойники диаметром до 100 м, глубиной до 7 м.

Производительность отстойника представляется по осветленной жидкости и определяется из выражения

V₁ = F_о · W_ос м³/с /25/

Откуда поверхность отстойника

/25а/

Из формулы /25а/ следует, что для сокращения поверхности отстойника необходимо увеличивать скорость осаждения. Последняя определяется по закону Стокса /15а/.

В свою очередь из закона Стокса видно, что для увеличения ско­рости осаждения целесообразно увеличивать размер частиц.

На практике для укрупнения частиц применяют два процесса.

а/ Коагуляция – объединение твердых частиц в хлопьях гидро­окиси алюминия /Al(OH)₃/ или сульфата алюминия /Al₂(SO₄)₃/.

б/ Флокуляция – агрегация твердых частиц с коллоидными частицами кремниевой кислоты /H₂SiO₃/.

Однако более эффективно скорость осаждения возрастает под действием центробежной силы и будет уже определяться по уравнению /19/. Фактор разделения K_p увеличивает скорость осаждения для гидроциклонов в десятки раз, для центрифуг – в тысячи раз.

Поэтому современные технологии практически не применяют отстойники. Вместо них применяются более компактные гидроциклоны и центрифуги.

В развитых промышленных странах вместо очистных сооружений применяется огневая переработка промышленных отходов.

/Бернадинер М.Н., Шурыгин А.П. Огневая переработка и обезвреживание промышленных отходов. - М.: Химия, 1990. – 304 с./

Разделение жидких неоднородных систем

Рис. 20. Устройство непрерывно действующего отстойника для суспензий с коническими тарелками /а/ и аппарат диаметром 4,4 м и вы­сотой 11 м /б/.

1. Ввод суспензии. 2. Переливной желоб 3. Успокоительная камера. 4. Конические тарелки. 5. Воронки для сбора осветленной жидкости. 6. Вывод осветленной жидкости. 7. Гребок для выгрузки шлама. 8. Шнек для транспортировки шлама. 9. Вывод шлама.

Рис. 21. Отстойник для суспензии с плоскими наклонными полками.

1. Kopпyс. 2. Наклонная перегородка. 3. Бункер для осадка.

Рис. 22. Непрерывно действующий гребковый отстойник /сгуститель/ для суспензий /а/ и наглядное изображение одной из кон­струкций аппарата /б/.

1. Цилиндрический корпус диаметром до десятков метров. 2. Слегка коническое днище. 3. Ввод суспензии. 4. Кольцевой желоб для сбора осветленной жидкости. 5. Вывод осветленной жидкости. 6. Медленно вращающиеся рамы /от одной до четырех/. 7. Косо укрепленные на рамах гребки, передвигающие без взмучивания осадок от периферии к центру днища. 8. Привод. 9. Вывод сгущенной суспензии. 10. Диафрагмовый насос.

Рис. 23. Многоярусный сгуститель суспензий.

1. Приемник исходной суспензии. 2. Трубы для ее подвода внутрь аппарата. З. Горловины для исходной суспензии. 4. Скребки. 5. Несущая ферма. 6. Привод. 7. Рамы. 8. Устройство для подъема рам. 9. Кол­лекторы осветленной жидкости. 10. Трубы для вывода жидкости из внутренней части аппарата. 11. Разгрузочный конус. 12. Конусный скребок.

Рис. 24. Отстойник непрерывного действия для эмульсий.

1. Штуцер для ввода эмульсии. 2. Перфорированная отбойная перегородка. 3 и 4. Отводы легкой и тяжелой фазы со­ответственно. 5. Устройство для разрыва сифона, предотвращающее полное опорожнение резервуара.

Рис. 25. Устройство открытого нутч-фильтра и закрытый нутч-фильтр /б/, работающий под избыточным давлением до 3 ат.

1. Корпус. 2. Обогревающая рубашка. 3. Съемная крышка. 4. Перемещающееся дно, которое для удаления осадка может опускаться примерно на 0,2 м. 5. Фильтровальная перегородка, расположенная на опорной решетке 6 и представляющая собой ткань или слой волокон /в последнем случае над перегородкой 5 помещают защитную сетку 7/. 8. Кольцевая перегородка высотой около 0,15 м, поддерживающая осадок во время его выгрузки. 9, 10 и 11. Штуцера для подачи суспензии, сжатого воздуха и уда­ления фильтрата соответственно. 12. Предохранительный клапан.

Рис. 26. Устройство и схема работы фильтр-пресса /на сборке показана стадия фильтрования/.

1. Отверстия в плитах и рамах для подачи исходной суспензии, образующие при сборке единый канал. 2. Отверстия в плитах и рамах для подачи промывной жидкости, также образующие при сборке единые ка­налы. 3. Отводы для прохода суспензии внутрь рам. 4. Внутренние пространства рам, в которые подается исходная суспензия и где скапливается осадок. 5. Фильтровальные салфетки, зажимаемые между плитами и рамами. 6. Рифления плит в виде желобков, предотвращающие прилипание фильтровальной ткани к поверхностям плит и обеспечивающие дренирование фильтрата. 7. Каналы в плитах для вывода филь­трата /на стадии фильтрования/ или промывной жидкости /при промывке осадка/. 8. Центральные каналы в плитах для сбора фильтрата или промывной жидкости.

Рис. 27. Фильтрпресс с прямоугольными плитами и рамами: упрощенный чертеж /а/ и наглядное изображение аппара­та, рамы и плиты /б/.

1. Плиты. 2. Рамы. З. Опорный брус. 4. Неподвижная плита. 5. Подвижная плита. 6. Гидравлическая система для сжатия всей сборки. 7. Штуцер для подачи суспензии. 8. Штуцера для подачи промывной жидкости. 9. Краны для удаления фильтрата.

Рис. 28. Фильтрпресс с механической нагрузкой осадка.

1. Круглые рамы, откидывающиеся при повороте вокруг вала 2, в то время как плиты 3 остаются неподвижными.

Положения шлангов:

А – при фильтровании Б – при движении ленты.

Рис. 29. Один из вариантов камерного автоматического фильтрпресса /ФПАК/, фильтрование и промывка в котором проводятся под избыточным давлением до 6 ат.

1. Резиновые уплотнительные шланги, которые при подаче в них воды под давлением 8-10 атм. прижимают к плитам 2 фильтрующую ткань 3 и перекрывают зазоры между соседними плитами, образуя камеры. 2. Фильтрующие плиты, имеющие сверху щелевые сита 2а, а снизу – конические днища 2б для сбора фильтрата /расстояние между плитами около 25 мм/. 3. Фильтрующая ткань, выполненная в виде бесконечной ленты, передвигаемой роликами 7, вращающимися от общего привода /передвижение ткани и вынос осадка из камер происходит после завершения стадий фильтрования и промывки образовавшихся слоев осадка толщиной 5-20 мм, когда давление воды в шлангах сжимается и шланги сжимаются, открывая зазоры для выхода ткани с осадком – см. Б/. 4. Ножи для съема основной части осадка. 5. Ножи для подчистки, очищающие ткань от остатков осадка. 6. Камера регенерации

фильтрующей ткани промывной водой и очисткой скребками. 7. Ролики.

Рис. 30. Автоматический камерный фильтрпресс ФПАКМ конструкции УКРНИИХИММАШ.

Фильтрпресс состоит из набора расположенных горизонтально одна над другой фильтрующих плит 2, находящихся между верхней упорной 1 и нижней опорной 6 плитами, связанных между собой стяжками 5.

Фильтрующие плиты подвешены с зазором к верхней упорной плите. В зазорах между фильтрующими плитами зигзагообразно протянута бесконечная лента фильтрующей ткани 9, приводимая в движение механизмом 8 передвижения ткани.

На опорной плите установлен механизм зажима 4, который нажимной плитой 3 поднимает фильтрующие плиты и зажимает их. Уплотнение между плитами – резиновыми прокладками.

Фильтрующая плита состоит из двух соединенных между собой частей: верхней 11 – с дренажным устройством для отвода фильтрата и нижней 13, которая при сжатии плит образует камеру для суспензии. Верхняя и нижняя части плиты – с боковыми патрубками, оканчивающимися бобышками, которые при сжатии образуют коллектор подачи 10 и коллектор отвода 14.

Между верхней и нижней частями фильтрующей плиты установлена резиновая диафрагма 12, которая вытесняет жидкую фазу и спрессовывает образовавшийся осадок.

При сжатых фильтрующих плитах суспензию под давлением подают в нижнюю полость. Жидкая фаза суспензии проходит через фильтрующую ткань и верхнюю полость фильтрующей плиты, расположенной ниже, и через боковые патрубки поступает в коллектор отвода и далее – в приемное устройство.

Твердая фаза суспензии задерживается на фильтрующей ткани, образуя слой осадка. При достижении нужной толщины слоя осадка подачу суспензии прекращают и оставшуюся в полости плиты жидкую фазу вытесняют резиновой диафрагмой, подавая на нее под давлением воду. В случае необходимости образовавшийся осадок промывают и затем прессуют его диафрагмой либо продувают сжатым воздухом.

По окончании процессов фильтрования, промывки и обезвоживания осадка механизм зажима опускает нажимную плиту. При полностью раскрытых плитах включается механизм передвижения ткани, осадок выносится из пространства между плитами и выгружается с двух сторон фильтрпресса. Одновременно подается вода в камеру 7, где производится регенерация ткани. После выгрузки осадка механизм зажима вновь зажимает набор фильтрующих плит, после чего цикл работы фильтрпресса повторяется.

Управление фильтрпрессом – автоматическое. Фильтрпрессы изготовляют с диафрагмами (ФПАКМ) и без диафрагм (ФПАКМ с продувкой осадка воздухом).

Рис. 31. Горизонтальный листовой фильтр, работающий под давлением /а/, вид и разрезы аппарата /б/ и его наглядное изображение /в/.

1. Верхняя /неподвижная/ половина корпуса. 2. Нижняя половина корпуса, откидывающаяся на шарнире после завершения фильтрования и промывки осадка; осадок при этом отдувается сжатым воздухом. 3. Фильтрующие элементы. 4. Откидные болты. 5. Коллектор для отвода фильтрата. 6. Противовес.

Рис. 32. Элементы листовых фильтров /они могут быть также выполнены из различных пористых материалов: керамики, пластмасс, прессованных металличес­ких зерен и др./

а – дисковый фильтрующий элемент с сеткой.

1. Полая круглая рама с прорезью. 2. Проволочная сетка, вставленная в прорезь рамы. З. Фильтрующая ткань. 4. Пру­жинящий захват, закрепляющий ткань. 5. Лепешка осадка.

б – прямоугольный фильтрующий элемент из труб. 1. Рама из перфорированных труб. 2. Фильтрующая ткань /сшитая или соединенная молнией/. 3. Патрубок для выхода фильтрата /или промывных вод/ и для подачи сжатого воздуха /при разгрузке осадка/.

Рис. 33. Горизонтальные фильтры с поперечными /а/ и продольными /б/ листовыми элементами, выдвигаемыми по рельсам вместе с крышкой из корпуса для выгрузки осадка.

Рис. 35. Патронный фильтр, работающий под давлением /а/ и поперечный разрез патронного фильтрующего элемента /б/.

1. Корпус. 2. Патрон. 3. Крышка. 4. Решетка для крепления патронов. 5. Днище, откидывающееся при выгрузке осадка отдувкой сжатым воздухом. 6. Труба с центральным каналом 7, отверстиями 8 и продольными ребрами 9, на которую одето фильтрующее кольцо 10 из пористого материала. 11. Осадок.

Рис. 34. Автоматизированный вертикальный листовой фильтр с поверхностью фильтрования 125 м² с удалением осадка гидросмывом или с помощью вибрации.

Рис. 36. Листовой или патронный фильтр, работающий под вакуумом.

1. Батарея фильтрующих элементов. 2. Резервуар для суспензии, при помещении батареи в которой идет фильтрование под ваккумом. 3. Резервуар для промывной жидкости, при помещении батареи в который идет промывка осадка под вакуумом. 4. Бункер, в который сбрасывается осадок /отдувкой сжатым воздухом или гидросмывом/. 5. Шнек для удаления осадка. 6. Тельфер. 7. Гибкий шланг, по которому поочередно отсасываются под вакуумом фильтрат /в сборник фильтрата/ и промывные воды /в их сборник/ и подаются сжатый воздух или жидкость для регенерации фильтрующих элементов.

Рис. 37. Вид и разрез /а/ и наглядное изображение /б/ герметизированного

барабанного вакуум-фильтра, работающего атмосфере инертного газа и используемого для работы с летучими растворителями, пары которых ядовиты или образуют взрывоопасные смеси с воздухом.

1. Штуцера подачи суспензии. 2, 8. Вводы инертного газа. 3. Выход осадка из разгрузочного шнека. 4. Насос для смазки. 5. Штуцер для регулятора уровня суспензии. 6 и 9. Вводы и вывод промывной жидкости. 7. Смотровые люки. 10. Выход фильтрата. 11. Ввод газа отдувки. 12. Тепловая изоляция. 13. Редуктор.

Рис. 38. Схема установки герметизированного барабанного вакуум-фильтра.

1. Фильтр. 2. Шнек. 3. Вакуум-сборник фильтрата. 4. Вакуум-сборник промывной жидкости. 5. Брызгоуловители. 6. Вакуум-насос.

Рис. 39. Дисковый вакуум-фильтр: устройство /а/, упрощенный вид /б/ и наглядное изображение /в/.

1. Медленно вращающийся полый барабан. 2. Диски с фильтрующими боковыми поверхностями. 3. Корыто, в которое непрерывно подается суспензия. 4. Распределительная головка. 5. Привод.

Рис. 41. Схема действия карусельного вакуум-фильтра.

Рис. 40. Карусельный вакуум-фильтр.

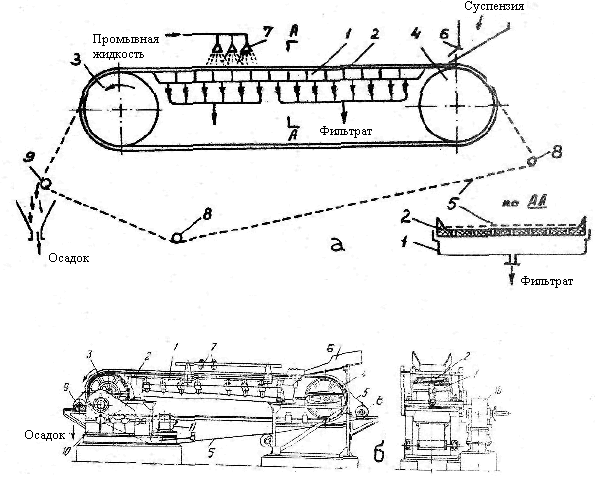

Рис. 42. Ленточный вакуум-фильтр: устройство /а/, виды /б/ и наглядное изображение /в/.

1. Стол с вакуум-камерами. 2. Медленно движущаяся бесконечная резиновая лента с отверстиями. 3. Приводной барабан. 4. Натяжной барабан. 5. Фильтрующая ткань. 6. Лоток для подачи суспензии. 7. Форсунки для распыления промывной жидкости. 8. Натяжные ролики. 9. Валик для съема осадка. 10. Редуктор. 11. Электродвигатель.

Рис. 43. Подвесная фильтрующая центрифуга периодического действия с нижней выгрузкой осадка.

1. Дырчатый барабан. 2. Вал. 3. Опора вала. 4. Упорная втулка с ребрами. 5. Ребра втулки. 6. Колпак, который во время центрифугирования опущен и закрывает разгрузочные окна между ребрами 5 втулки, а при выгрузке осадка поднят или вынут, причем осадок вручную проталкивается вниз. 7. Электродвигатель.

Рис. 44. Трехколонная фильтрующая центрифуга периодического действия с верхней выгрузкой осадка: устройство /а/, вид и разрез /б/.

1. Перфорированный барабан. 2. Днище барабана. 3. Вал. 4. Дно станины. 5. Неподвижный кожух. 6. Крышка кожуха. 7. Станина. 8. Пружинные тяги,

на которых подвешена

центрифуга. 9. Три опор­ные колонны. 10. Ручной тормоз. 11. Электродвигатель. 12. Шкивы привода. 13. Штуцер для фугата. 14. Фильтрующая ткань. 15. Проволочная дренажная сетка.

Рис. 45. Автоматическая фильтрующая центрифуга периодического действия с ножевым съемом осадка: устройство /а/ и разрез /б/.

1. Ротор-барабан с перфорированным цилиндром. 2. Вал. З. Нож для срезания осадка. 4. Желоб, по которому ссыпается осадок при выгрузке. 5. Кожух. 6. Автоматическое устройство, представляющее собой масляный цилиндр с поршнем и управляющее ножом 3 и

клапаном 7 на линии подачи суспензии 8 /Работа клапана и ножа скоординирована. Когда клапан 7 открыт и в центрифугу поступает суспензия, нож опущен. После заполнения барабана до определенного уровня производится отжим осадка и, при необходимости, его промывка жидкостью, поступающей по трубе, не показанной на рисунке; клапан 7 при этом закрыт, а нож 3 по–прежнему опущен. Затем производится срезание и выгрузка осадка путем постепенного подъема ножа почти до внутренней поверхности цилиндра барабана, причем клапан 7 закрыт. Наконец, нож опускается и клапан 7 открывается для прохода суспензии по трубе 8/. 9. Подшипники вала. 10. Станина. 11. Электродвигатель с приводом.

Рис. 46. Непрерывно действующая фильтрующая центрифуга с выгруз­кой осадка пульсирующим поршнем: ус­тройство /а/ и разрез /б/.

1. Кожух. 2. Перфорированный барабан, вращающийся на полом валу 3 с постоянной скоростью. 4. Вал-шток. 5. Поршень-толкатель, приводимый автоматическим устройством 6 во вращательное /скорость вращения вала-штока 4 и поршня 5 – та же, что и у барабана 2/ и возвратно-поступательное движение; поршень делает 10-16 ходов в минуту, причем при каждом ходе вправо, составляющем примерно

0,1 длины ба­рабана, он выталки­вает в желоб 7 соответствующую порцию) осадка. 8. Приемный конус, вращающийся вместе с

поршнем-толкателем; суспензия, поступающая

непрерывно по трубе 9,

распределяется этим

конусом и проходит через зазоры между поршнем и конусом к фильтрующей поверхности барабана.

Рис. 47. Непрерывно действующая отстойная центрифуга со шнековой выгрузкой осадка /а/: устройство /а/ и разрез /б/.

1. Конический отстойный барабан, вращающийся на полом внешнем валу 2 с постоянной скоростью. 3. Внутренний барабан с винтовыми /шнековыми/ лопастями 4, вращающийся на внутреннем полом валу 5 с несколько меньшей скоростью, чем отстойный барабан. 6. Труба для непрерывного подвода суспензии, которая через окна 7 во внутреннем барабане 3 поступает на отстаивание во внешний барабан. 8. Патрубок для удаления осадка, который медленно перемещается по внутренней поверхности барабана 1 лопастями шнека 4, вследствие неодинаковости скоростей вращения внешнего и внутреннего барабанов.

Рис. 48. Трубчатая сверхцентрифуга периодического действия для осветления жидкостей, содержащих тонкодисперсные частицы твердой фазы.

1. Трубчатый барабан диаметром до 200 мм, вращающийся со скоростью до 45000 об/мин, а после накопления осадка и остановки центрифуги вынимаемый для чистки. 2. Кожух. 3. Радиальные лопасти. 4. Подпятник. 5. Питающая труба. 6. Шкив. 7. Опора. 8. Шпиндель. 9. Труба для вывода осветленной жидкости. 10. Отверстия для вывода жидкости.

Рис. 49. Трубчатая сверхцентрифуга для непрерывного разделения тонкодисперсионных эмульсий: устройство /а/ и разрез /б/.

1. Трубчатый барабан. 2. Кожух. 3. Радиальные лопасти. 4. Отражатель. 5. Труба для подачи исходной эмульсии. 6. Шкив. 7. Вывод более тяжелой жидкости, располагающейся ближе к стенке. 8. Вывод более легкой жидкости. 9. Тормоз.

Рис. 50. Устройство головки барабана сверхцентрифуги для разделения эмульсий.

Рис. 51. Гидроциклон.

1. Цилиндрическая часть корпуса. 2. Коническая часть корпуса. 3. Тангенциальный ввод суспензии. 4. Перегородка. 5. Патрубок. 6. Вывод осветленной жидкости. 7. Вывод шлама.

Рис. 52. Принцип устройства отстойной /а/ и фильтрующей /б/ центрифуг периодического действия с ручной выгрузкой осадка.

1. Вращающийся с большой скоростью вал /вертикальный или горизон­тальный/. 2. Сплошной /а/ или дырчатый /б/ барабан. 3.Кожух. 4. Фильтрующая ткань.

ФИЛЬТРОВАНИЕ

Классификация фильтров

ФИЛЬТРЫ

ПОД ДАВЛЕНИЕМ		ПОД ВАКУУМОМ
Периодического действия	Непрерывного действия	Периодического действия	Непрерывного действия
1. Нутч-фильтр закрытый	5. Барабанный	7. Нутч-фильтр открытый	9. Барабанный
2. Мешочный	6. Дисковый	8. Мешочный	10. Дисковый
3. Патронный			11. Карусельный
4. Фильтрпресс			12. Ленточный
			13. Динамический

Различают перегородки.

а/ Тканевые – сукно, бязь, бельтинг, лавсан и др.

б/ Металлические – сталь, легированная сталь, латунь и др.

в/ Керамические – фарфор, поролит и др.

г/ Зернистые – кварцевый песок, мрамор, уголь, известняк и др.

Различают осадки.

а/ Несжимаемые – кварцевый песок, кристаллы солей и др.,

размер частиц больше 100 мкм.

б/ Сжимаемые – студни, гели, гидроокиси и др.,

размер частиц меньше 10 мкм.

Для рассмотрения теории фильтрования принимаем закрытый нутч-фильтр при допущении, что осадок и фильтровальная перегородка являются несжимаемыми.

Схема фильтра представлена на рис. 53.

Рис. 53. Схема закрытого нутч-фильтра.

1 – суспензия, 2 – сжатый воздух, 3 – фильтрат, F – сечение фильтра, l – высота слоя осадка, p₁, p₂ – давление, V – объем полученного фильтрата, 4 – ткань /сукно/, 5 – дырчатый диск.

Движущая сила процесса фильтрования

Δp = p₁ – p₂ Па /26/

Скорость фильтрования

м/с /27/

Обозначим:

x – доля осадка в 1 м³ фильтрата.

Из рис. 53. следует, что

F · l – объем осадка в м³.

Тогда

F · l = V · x; /28/

Обозначим:

–удельная производительность фильтра, м³/м². /29/

Тогда

/30/

Для скорости фильтрования применяем основную кинетическую закономерность

/31/

где μ – вязкость фильтрата, Па.с,

R_ос. – сопротивление слоя осадка, 1/м,

R_ф.п. – сопротивление фильтровальной перегородки, 1/м.

Представляем

R_ос. = r · l /32/

где r – удельное сопротивление слоя осадка, 1/м².

С учетом /30/ имеем

/31а/

Или

μrx · VdV + μF · R_ф.п. · dV = Δp · F² · dτ /33/

Выражение /33/ представляет дифференциальное уравнение процесса фильтрования. Различают следующие режимы фильтрования.

1. Режим постоянного давления, Δp = const /основной промышленный режим/.

Интегрируем уравнение /33/ от 0 до V и от 0 до τ.

Умножаем на 2 и делим на μrxF²

Обозначим константы

С учетом /29/ получаем

q² + 2 · C · q = K · τ /34/

Уравнение /34/ широко применяется в расчетной практике, в частности для элементного моделирования. Например, константы С и К, а также продолжительность фильтрования τ, полученные на лабораторном открытом нутч-фильтре, позволяют сразу рассчитать поверхность промышленного барабанного вакуум-фильтра по формуле

/35/

где V₀ – производительность фильтра по водной суспензии, м³/с,

x₀, x₂ – содержание твердой фазы в суспензии и осадке, % масс.,

ρ_сусп; ρ_ж – плотность суспензии и фильтрата, кг/м³.

Конструкция барабанного вакуум-фильтра представлена на рис. 54-56.

Уравнение /34/ является квадратичным, что не совсем удобно для обработки опытных данных. Поэтому его преобразовывают.

Уравнение /34/ делим на K · q и запишем наоборот

Обозначим новые константы

Тогда получим

/36/

Выражение /36/ является уравнением прямой линии. Опытные данные по уравнению /36/ представляются на графике, который показан на рис. 57.

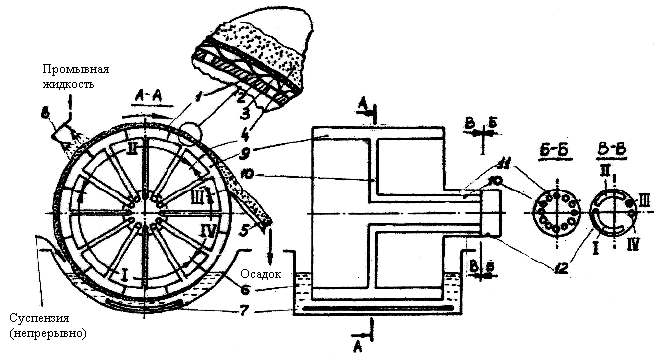

Рис. 54. Барабанный вакуум-фильтр.

1. Медленно вращающийся металлический бара­бан с отверстиями. 2. Волнистая проволочная

сетка. 3. Фильтровальная ткань. 4. Осадок на барабане. 5. Нож для съема осадка. 6. Корыто для суспензии. 7. Качающаяся мешалка. 8. Устройство для подвода промывной жидкости. 9. Камеры барабана. 10. Трубы, объединенные во вращающуюся часть 11 распределительной головки, поочередно соединяющие камеры 9 барабана 1 с секциями неподвижной части 12 распределительной головки.

Зоны, в которые поочередно попадают секции барабана при вращении: I – фильтрования и отсоса фильтрата; II – промывки осадка и отсоса промывных вод; III – разрыхления и отдувки осадка сжатым воздухом; IV – очистки ткани продувкой воздухом или паром.

Секции неподвижной части распределитель­ной головки: I – сообщающаяся с приемником фильтрата, находящимся под вакуумом; II – сообщающаяся с приемником промывных вод, так­же находящимся под вакуумом; III – сообщающаяся с источником сжатого воздуха; IV – сообщающаяся с источником сжатого воздуха или водяного пара.

Рис. 55. Распределительная головка барабанного вакуум-фильтра.

1. Вращающаяся цапфа. 2. Соединительные трубы. 3. Вращающаяся шайба. 4. Отверстия во вращающейся шайбе. 5. Неподвижный кор­пус. 6. Неподвижная съемная шайба. 7-10. Прорези в неподвижной шайбе, соответствующие секциям I-IV на рис. 32. 11. Трубопровод для удаления фильтрата. 12. Трубопровод для удаления промывной жидкости. 13. Трубопроводы для подачи сжатого воздуха и пара. 14. Вакуумметры. 15. Пружина.

Рис. 56. Барабанный вакуум-фильтр со снятой фильтровальной тканью.

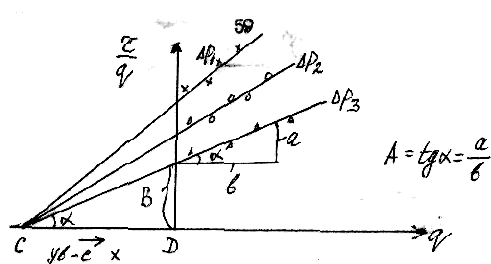

Рис. 57. График для обработки опытных данных по фильтрованию

при постоянном давлении.

Представлены три опыта, для которых Δp₃ > Δp₂ > Δp₁,

а доля осадка "x" у всех опытов одинакова.

Для одного опыта из графика определяют отрезок В и тангенс А. Далее рассчитывают сопротивление фильтровальной перегородки.

/37/

Удельное сопротивление слоя осадка

/38/

Запишем выражение для отрезка CD /рис. 57/

/39/

Как видно из /39/, величина отрезка CD не зависит от Δp, поэтому при постоянном "х" прямые линии всех трех опытов на рис. 57 сойдутся в одной точке C. C увеличением "x" отрезок CD будет уменьшаться.

В режиме постоянного давления возрастает толщина слоя осадка, следовательно, возрастает сопротивление, что согласно уравнению /31/ уменьшает скорость фильтрования.

2. Режим постоянной скорости.

В этом случае .

В уравнении /33/ отбрасываем знаки дифференциала

μ · rx · V² + μ · R_ф.п. · F · V= Δp· F² ·τ

Делим на F² · τ и записываем наоборот

Или

Δp = μrxWq + μR_ф.п.W

Обозначим константы

M = μ · r · x · W; N = μ · R_ф.п. · W

Тогда получим уравнение

Δp = M · q + N /40/

Уравнение /40/ графически представлено на рис. 58.

Рис. 58. График для обработки опытных данных по фильтрованию

при постоянной скорости.

Из графика определяются отрезок N и тангенс M.

Сопротивление фильтровальной перегородки

/41/

Удельное сопротивление слоя осадка

/42/

Для обеспечения постоянной скорости фильтрования необходимо увеличивать движущую силу от Δp нач. до Δp кон. синхронно увеличению R_ос. /т.е. l/ согласно уравнению /31/, что не совсем удобно для практики /для закрытых фильтров толщина слоя осадка не просматривается/.

3. Режим постоянного давления и постоянной скорости.

Применяется для промывки осадка методом вытеснения фильтрата из пор осадка. В этом случае

Δp = const;

Уравнение /31/ принимает вид:

Откуда

/43/

Уравнение /43/ графически представлено на рис. 59.

Рис. 59. График для обработки опытных данных по фильтрованию

при постоянном давлении и постоянной скорости.

До сих пор рассматривалось идеальное фильтрование для несжимаемых осадка и фильтровальной перегородки. В действительности они могут быть сжимаемы.

Учет сжимаемости осадка.

Проводится уравнением

r = r₀ · Δp^S /44/

где S – показатель сжимаемости, S = 0 – 1, реже S > 1,

r₀ – удельное сопротивление слоя осадка при Δp = 1.

Зависимость /31/ будет иметь вид:

/45/

Уравнение /45/ графически представлено на рис.60.

Рис. 60. Графическое представление скорости фильтрования

с учетом сжимаемости осадка.

1 – для несжимаемого осадка, 2 – для сжимаемого осадка, 3 – малоизученная область.

Из графика на рис. 60 определяется оптимальная движущая сила фильтрования Δp опт.

Учет сжимаемости фильтровальной перегородки.

Производится уравнением

/46/

Тогда уравнение /31/ примет вид

/47/

С учетом сжимаемости осадка и фильтровальной перегородки уравнение /47/ на графике рис. 58 примет вид, показанный на рис. 61.

Рис. 61. Учет сжимаемости осадка и фильтровальной перегородки

для режима постоянной скорости фильтрования.

1 – для несжимаемых осадка и фильтровальной перегородки,

2 – для сжимаемых осадка и фильтровальной перегородки.

В этом случае потребуется существенное увеличение перепада давлений для обеспечения постоянной скорости фильтрования.

Пути интенсификации процесса фильтрования

По уравнению /31/ скорость фильтрования

Откуда следуют три способа увеличения скорости фильтрования:

1/ увеличение движущей силы до Δp опт. /для сжимаемых осадков/,

2/ уменьшение вязкости фильтрата μ путем увеличения температуры /горячее фильтрование/,

3/ уменьшение толщины слоя осадка l /в динамических фильтрах осадок вообще отсутствует, там проводится сгущение суспензий/.

Другие методы фильтрования.

До сих пор рассматривалось фильтрование с образованием осадка. Возможно фильтрование с закупориванием пор фильтровальной перегородки. Закономерности фильтрования с закупориванием пор изучены слабо и расчеты проводятся на основе опытных данных.

К фильтрованию без образования осадка относят также ультрафильтрование и обратный осмос.

Ультрафильтрование – процесс концентрирования растворов высокомолекулярных веществ /молекулярная масса больше 500/ с одновременной их очисткой от низкомолекулярных веществ /очистка коллоидных растворов, масел и др., задерживаются частицы до 1/30 мкм/. Применяется давление 0,3-1 МПа.

Обратный осмос – процесс концентрирования раствора /включая все растворенные компоненты/ с одновременным выделением чистого растворителя /обессоливание воды/.

Фильтровальные перегородки – пористые мембраны /ацетат целлюлозы и др./.

Ультрафильтрование и обратный осмос относятся к процессам на молекулярном уровне, поэтому являются компетенцией курса физической химии.
