Для окончательного оформления чертежа плана здания наносим необходимые размеры и площади помещений, обозначаем секущую плоскость указанного поперечного разреза и выполняем надпись над планом «План 1 – го этажа». Перед нанесением размеров еще раз прочитайте правила нанесения размеров на планах зданий. Полностью оформленный чертеж плана здания приведен на рис. 26.

Рис. 26

После выполнения плана здания приступайте к выполнению поперечного разреза. Для данного варианта в прямоугольнике размером 252 мм на 236 мм размещаем сначала вертикальные оси А, Б, В на расстояние 120 мм, т.к. разрез выполняется в масштабе 1:50. Затем проводим линию уровня пола первого этажа с отметкой 0,000 на расстояние 192 мм от верхней стороны габаритного прямоугольника, т.к. отметка конька крыши составляет 9,600 м.

30

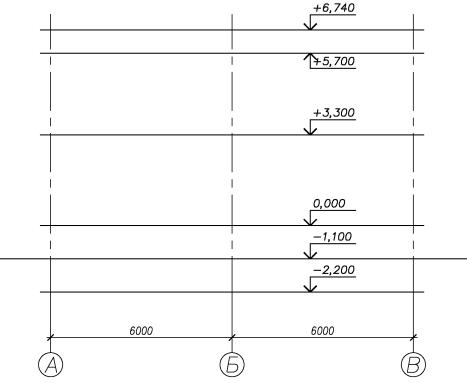

Далее проводим линию уровня пола второго этажа (+ 3,000), линию низа перекрытия второго этажа (+5,700), линию уровня верха карниза (+ 6,470), линию уровня земли (- 1,100) и линию подошвы фундамента (-2,200). Таким образом получим вертикальную координационную сетку, на которой непосредственно будем строить разрез (рис. 27).

Рис. 27

Привязку стен к координационным осям снимаем с плана здания, наносим тонкими линиями наружные и внутренние стены. На наружных стенах вычерчиваем карниз, размеры которого даны на узле 1. От линии уровня пола второго этажа вниз откладываем размер толщины перекрытия 300 мм, которая включает в себя толщину плиты перекрытия 220 мм и конструкцию пола. Плита перекрытия опирается на несущие стены. Размер опирания составляет 120 мм. Конструкция пола не показывается.

От уровня потолка второго этажа вверх откладываем толщину чердачного перекрытия, включающего толщину плиты перекрытия 220 мм, утеплитель – 160 мм, известковопесчаную корку – 20 мм. Состав и конструкция чердачного перекрытия даны на чертеже узла 1 на выносных надписях.

Далее наносим перегородки, попадающие в секущую плоскость. Намечаем в стенах и перегородках оконные и дверные проемы в соответствии с указанными размерами. Над оконными и дверными проемами вычерчивают железобетонные перемычки, высота которых составляет 150 мм. Затем изображаем полы по грунту на первом этаже, конструкции фундаментов, конструкции чердачной крыши, лестницы, отмостки, крыльца, козырька и балкона. При построение чердачной крыши, необходимо знать размеры конструктивных элементов крыши. Мауэрлат, коньковый прогон, нижний прогон принимают сечением 100 мм х 100 мм. Стропильные ноги – 200 мм х 50 мм, брусья обрешетки – 50 мм х 50 мм. На крыше вычерчиваем трубу вентиляционных каналов. Слева от наружной стены вычерчиваем отмостку шириной 1м. Справа – крыльцо и козырек шириной 1м. Толщина плиты козырька 100 мм. Построение разреза по лестнице осуществляется следующим образом. Уклон лестничных маршей составляет 1:2. Высота подступенка 150 мм, ширина проступи – 300 мм. Так как высота этажа 3 м, а лестница двухмаршевая, то в каждом марше должно быть 10 ступеней. Лестничные площадки на уровне каждого этажа называются этажными, между этажами – промежуточными. Каждый нисходящий марш начинается верхней фризовой ступенью, служа-

31

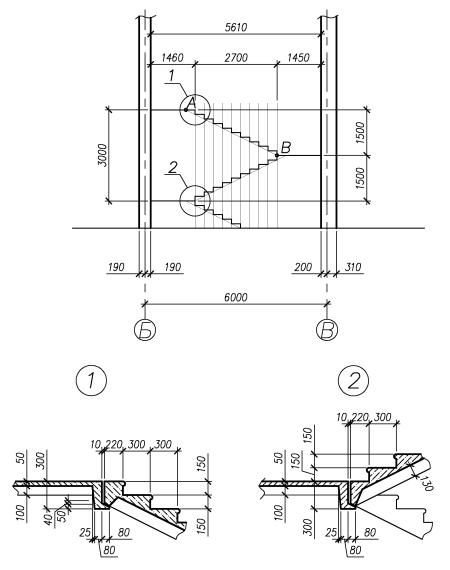

щей переходом к площадке.Поэтому в плане число проступей будет на одну меньше числа ступеней в марше и составит 9 проступей. На рис. 28 дана схема построения разреза по лестничной клетке.

Длина лестничной клетки составляет 5610 мм. Сначала проводят уровни этажных и промежуточных площадок. Затем откладывают ширину этажных площадок (1460 мм) от внутренней стены и девять раз по 300 мм. Через полученные точки проводят на разрезе тонкие вертикальные линии для разбивки ступеней. После этого откладывают размер одной ступени (300 мм) в сторону этажной площадки второго этажа (точки А) и соединяют эту точку наклонной прямой с крайней точкой уровня промежуточной площадки (точка В). Из точек пересечения наклонной прямой АВ с вертикальными линиями проводят горизонтальные линии (проступи) и вертикальные (подступенки). Таким же способом проводят разбивку ступеней других маршей.

Рис. 28

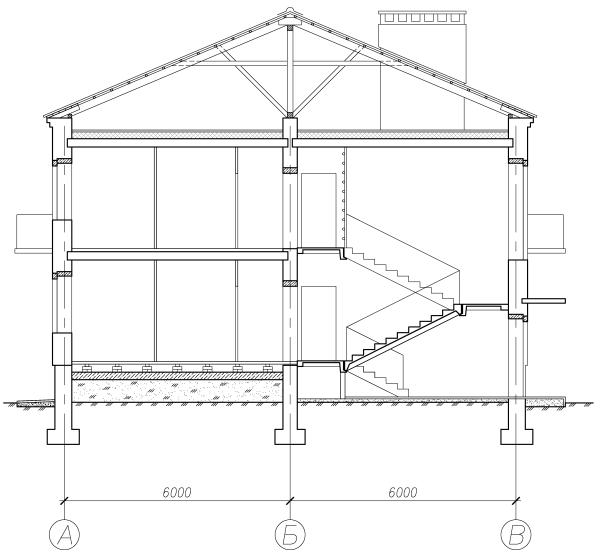

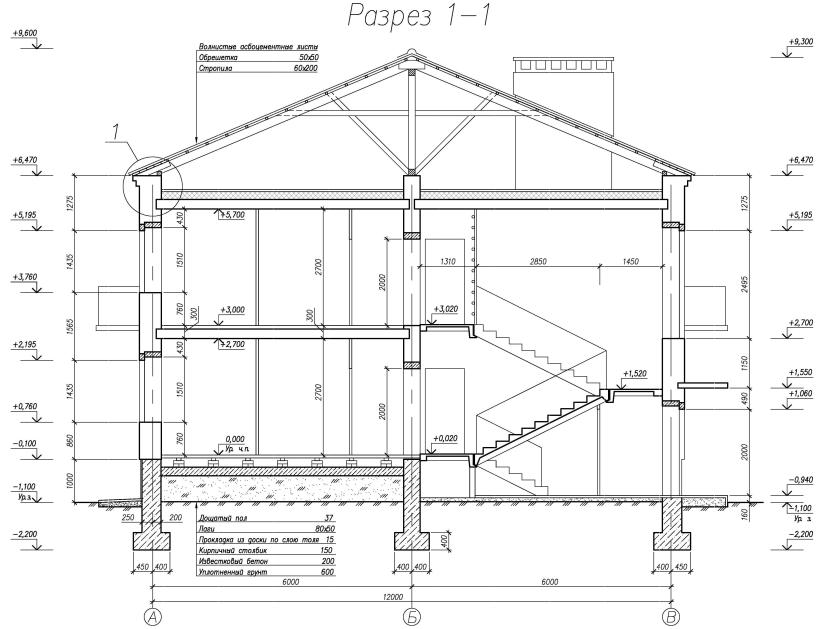

После этого вычерчивают на разрезе лестничные площадки и марши согласно размерам, приведенным на чертежах узлов 1 и 2 рис. 28. Далее тонкими линиями изображают контуры перил. Высота перил принимается 900 мм. После выполнения разреза в тонких линиях, производят окончательное графическое оформление разреза с учетом рекомендуемых на стр. 23 толщин линий, а также дают условные графические изображения материалов конструкций попадающих в секущую плоскость. Данный этап построения разреза изображен на рис. 29.

32

34

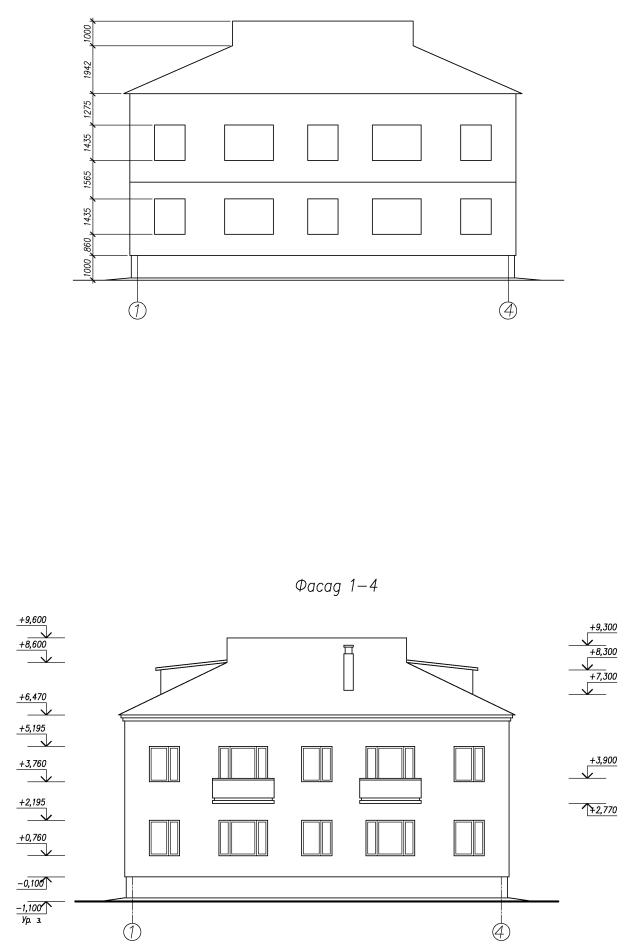

Рис. 30

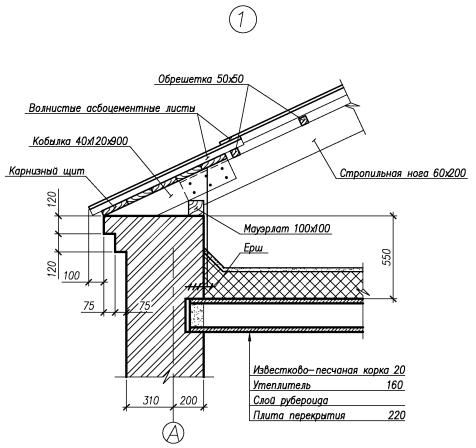

Последним этапом выполнения задания является вычерчивание узла. На данном чертеже выполнен узел 1, обозначенный на разрезе. Узел выполняется в масштабе 1:25. В габаритном прямоугольнике вычерчиваем узел. Размеры элементов крыши, карниза и перекрытия указаны на выносных надписях. На узле показываются условные изображения материалов всех элементов попадающих в секущую плоскость. При обводке необходимо особое внимание обратить на толщины линий, т.к. масштаб довольно крупный. Самой толстой линией наводится контур кирпичной стены (0,8….1 мм), плиты перекрытия – 0,8 мм, утеплитель – 0,6 мм, деревянные элементы – мауэрлат, обрешетка, доски щита – 0,5 мм, известковопесчаная корка – 0,5 мм. Контуры элементов, не попадающих в секущую плоскость – 0,3 мм. Для обозначения узла над чертежом вычерчивается кружок диаметром 12 мм, в котором ставится номер узла 1. Чертеж узла приведен на рис. 33.

Рис. 33

Взавершение работы заполняется основная надпись.

Вграфе 1 – обозначение документа ставиться следующее обозначение:

ГРИГ-26-АС, где ГРИГ – аббревиатура названия кафедры («Градостроительство и инженерная графи-

ка»),

26 – номер варианта, АС – название основного комплекта чертежей (Архитектурно-строительные решения)

В графе 2 – приводится название микрорайона, в котором ведется строительство данного жилого дома (выбирается произвольно).

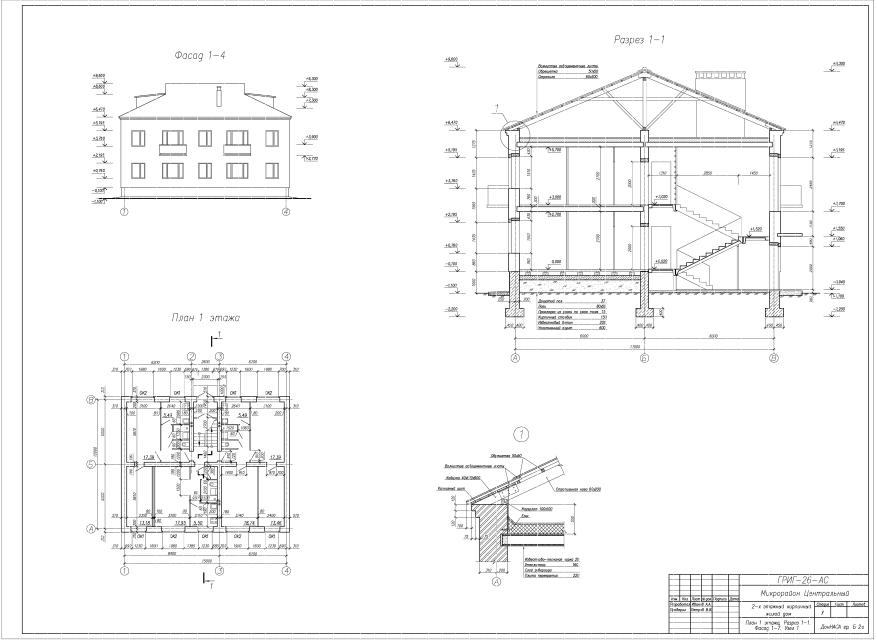

Полностью выполненный чертеж дан на рис. 34.

Надеемся что, выполнив данный чертеж, Вы усвоили основные правила и особенности выполнения архитектурно-строительных чертежей и можете переходить к изучению следующей темы.

36

37

Рис. 34

Список рекомендованной литературы

1.Государственные стандарты Союза ССР, ЕСКД. Общие правила выполнения черте- жей,-М.:Издательство стандартов, 1984 – 239 с.

2.Государственные стандарты Украины (Система проектной документации для строи-

тельства): ДСТУ Б А.2.4-4:2009 (ГОСТ 21.101-97), ДСТУ Б А.2.4-7:2009 (ГОСТ 21.501-93), ДСТУ Б А.2.4-8:2009 (ГОСТ 21.205-93).

3.Короев Ю.И. Строительное черчение и рисование. – М.: Высшая школа, 1983. – 288 с.

4.Русскевич Н.Л., Ткач Д.И., Ткач М.Н. Справочник по инженерно-строительному черчению. – 2- е изд., переработанное и дополненное. – Киев: Будівельник, 1987. – 264 с.
