Основная надпись на архитектурно-строительных чертежах

Основные надписи для архитектурно-строительных рабочих чертежей приведены в ДСТУ Б А.2.4-4:2009 - форма 3 (рис.13).

Рис. 13

В графах основной надписи приводят:

а) в графе 1 – обозначение документа, в том числе раздела проекта, основного комплекта рабочих чертежей, чертежа изделия, текстового документа и др.;

б) в графе 2 – наименование предприятия, жилищно-гражданского комплекса или другого объекта строительства, в состав которого входит здание (сооружение) или наименование микрорайона;

в) в графе 3 – наименование здания (сооружения) и при необходимости, вид строительства (реконструкция, расширение, техническое перевооружение, капитальный ремонт);

г) в графе 4 – наименование изображений, помещенных на данном листе, в точном соответствии с их наименованием на чертеже. Наименования спецификаций и других таблиц, а также текстовых указаний, относящихся к изображениям, в графе не указывают;

д) в графе 6 – условное обозначение стадии проектирования:

1) П – для проектной документации, в том числе утверждаемой части рабочего проек-

та;

2) Р – для рабочей документации; е) в графе 7 – порядковый номер листа или страницы текстового документа при двух-

сторонней печати. На документах, состоящих из одного листа, графу не заполняют; ж) в графе 8 – общее число листов документа.

Графу заполняют только на первом листе. На первом листе текстового документа при двухсторонней печати указывают общее число страниц;

и) в графе 9 – наименование или различительный индекс организации, разработавшей документ;

к) в графе 10 – характер выполненной работы (разработал, проверил, нормоконтроль). В зависимости от стадии проектирования, сложности и значимости документа допускается свободные строки заполнять по усмотрению руководства организации (указать должности лиц, ответственных за разработку документа (чертежа);

л) в графах 11-13 – фамилии и подписи лиц, указанных в графе 10, и дату подписания.

10

Графические обозначения материалов в сечениях

Графические обозначения материалов в сечениях и на видах, а также правила нанесения их на чертежах установлены ГОСТ 2.306-68. (табл.1,2)

Таблица 1

Графические обозначения материалов в сечениях ГОСТ 2.306 – 68

3 Дерево

4 Камень естественный

5 Керамика и силикатные материалы для кладки

6 Бетон

7 Стекло и другие светопрозрачные материалы

11

8Жидкости

9Грунт естественный

Таблица 2

Графические обозначения материалов на видах (фасадах) ГОСТ 2.306 – 68

2 Сталь рифленая

3 Сталь просечная

Кладка из кирпича строительного и специального клин- 4 кера, керамики, терракоты, искусственных и естествен-

ных камней любой формы и т. д.

5 Стекло

12

Изображение элементов зданий и санитарно-технических устройств

Элементы заданий и сооружений изображают на планах, разрезах и фасадах в соответствии с ДСТУ Б А.2.4-7:2009. Выдержки из ДСТУ приведены в таблицах 3, 4, 5, 6.

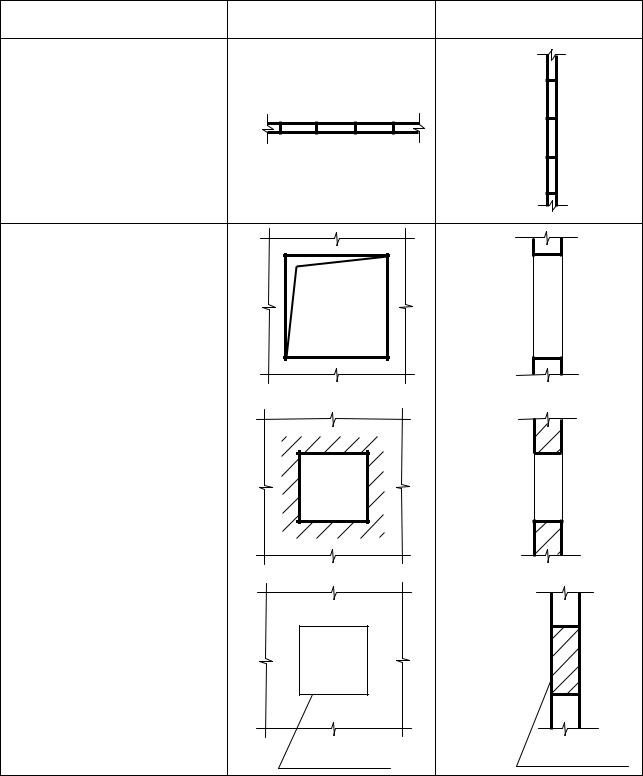

Таблица 3. Условные графические изображения строительных конструкций и их элементов

1. Перегородка из стекло– блоков Примечание. На чертежах в

масштабе 1:200 и мельче допускается обозначение всех видов перегородок одной сплошной толстой основной линией

2. Проемы

2.1 Проем (проектируемый без заполнения)

2.2 Проем, подлежащий пробивке в существующей стене, перегородке, покрытии, перекрытии

2.3 Проем в существующей стене, перегородке, покрытии, перекрытии, подлежащий заделке Примечание. В поясняющей

надписи вместо многоточия указывают материал закладки

13

2.4 Проемы а) без четверти

б) с четвертью

в) в масштабе 1:200 и мельче, а также для чертежей элемен– тов конструкций заводского изготовления

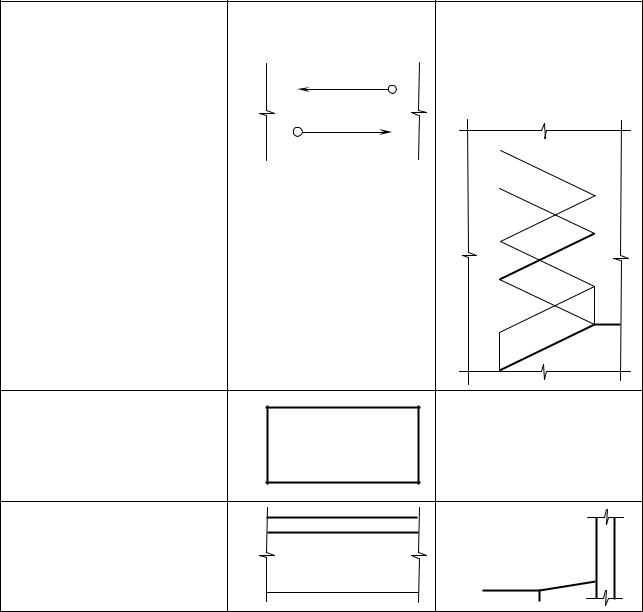

3. Пандус Примечание. Уклон пандуса

указывают в плане в процентах (например, 10,5 %) или в

виде отношения высоты и 1:7 длины (например, 1:7). Стрелкой на плане указано направление спуска

б) промежуточные марши

14

Примечание. Стрелкой указа– но направление подъема марша

5. Элемент существующий, подлежащий разборке

6. Отмостка

15

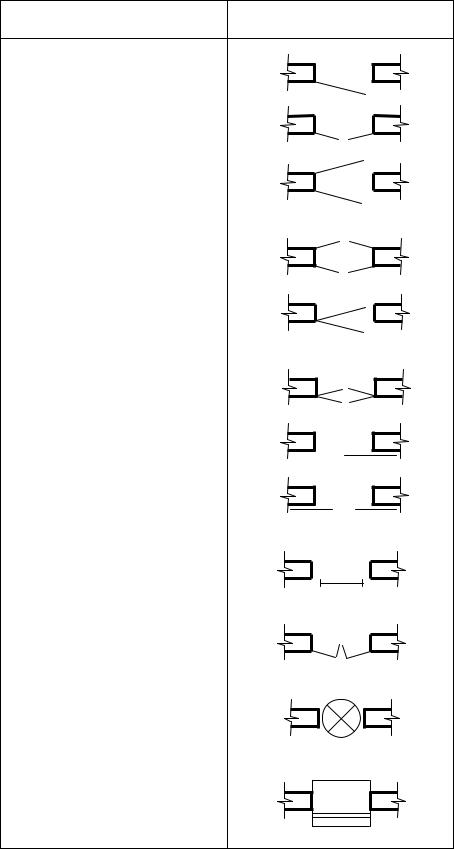

Таблица 4. Условные графические изображения открывания дверей на плане

Наименование Изображение

1. Двери, ворота

1.1. Дверь однопольная

1.2. Дверь двупольная

1.3. Дверь двойная однополь– ная

1.4. То же, двупольная

1.5. Дверь однопольная с качающимся полотном (правая или левая)

1.6. Дверь двупольная с качающимися полотнами

1.7. Дверь (ворота) откатная однопольная

1.8. Дверь (ворота) раздвижная двупольная

1.9. Дверь (ворота) подъемная

1.10. Дверь складчатая

1.11. Дверь вращающаяся

1.12.Ворота подъемно-

поворотные

16

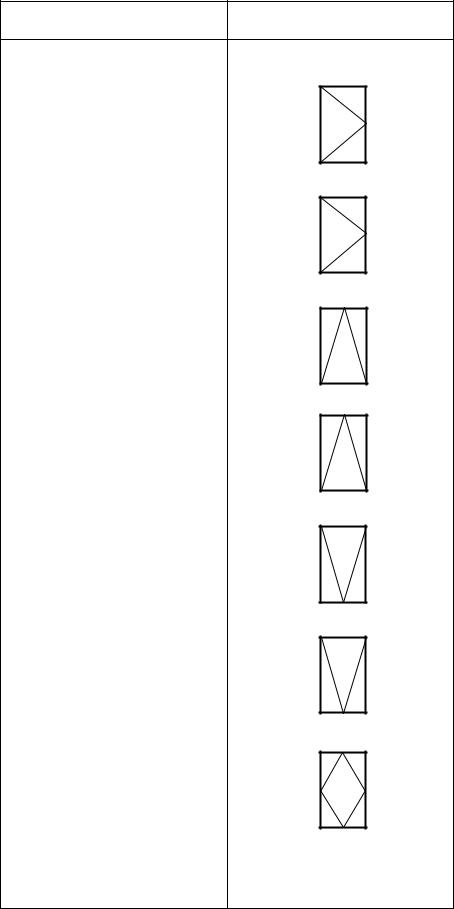

Таблица 5. Условные графические изображения открывания окон на фасаде

Наименование Изображение

1. Переплеты оконные

1.1.Переплет с боковым подвесом, открывающийся внутрь

1.2.То же, открывающийся наружу

1.3.Переплет с нижним подвесом, открывающийся внутрь

1.4.То же, открывающийся наружу

1.5.Переплет с верхним подвесом, открывающийся внутрь

1.6.То же, открывающийся наружу

1.7.Переплет со средним подвесом горизонтальным

17

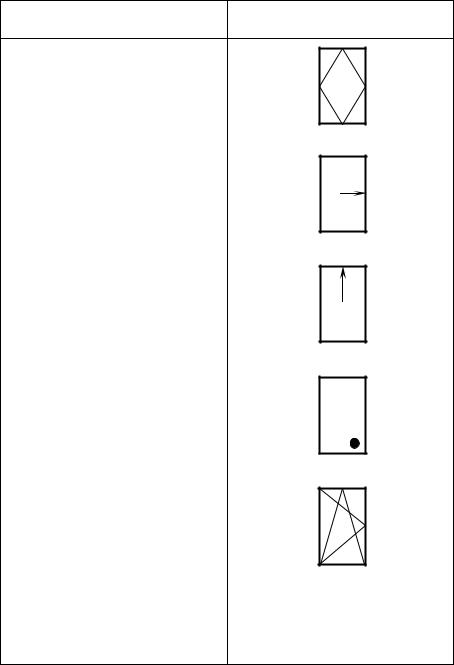

1.8.То же, вертикальным

1.9.Переплет раздвижной

1.10. Переплет с подъемом

1.11.Переплет глухой

1.12.Переплет с боковым подвесом или с нижним подвесом, открывающийся внутрь

Примечание. Вершину знака (изображенного штрихами) направлять к обвязке, на которую не навешивают переплет

18

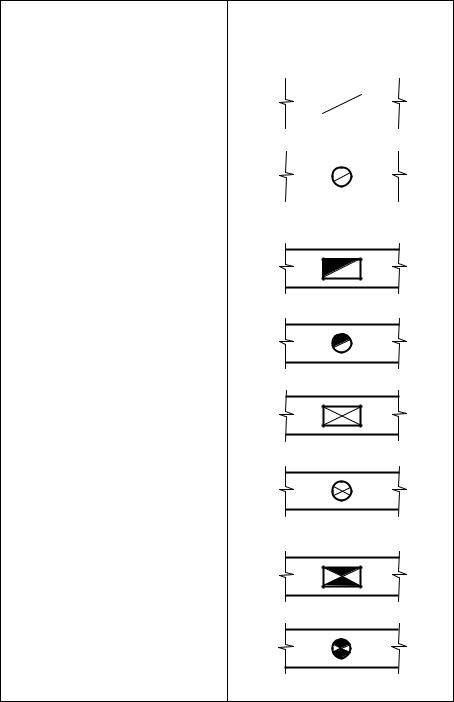

Таблица 6. Условные графические изображения отверстий и каналов в стенах

2. Дымовые трубы (твердое топливо)

3. Дымовые трубы (жидкое топливо)

4. Газоотводные трубы
