Условные графические обозначения санитарно-технических устройств даются по ДСТУ Б А.2.4-8:2009 (ГОСТ 21.205-93) (таблица 7), ГОСТ 21.609-83 (таблица 8)

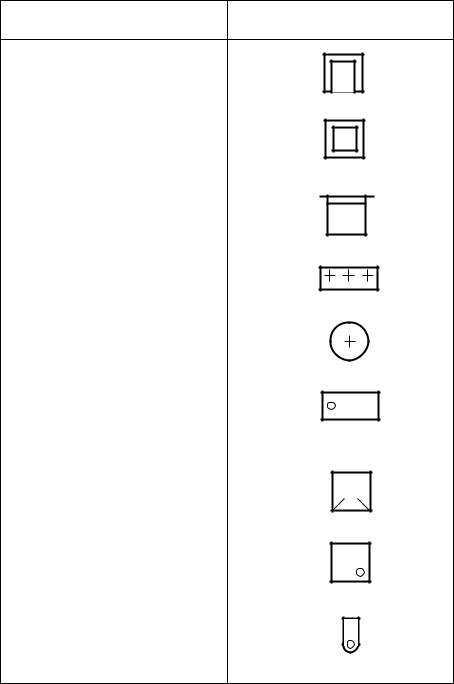

Таблица 7. Условные графические обозначения элементов систем внутренних водопроводов и канализации

1. Раковина

2. Мойка

3. Умывальник

4. Умывальник групповой

5.Умывальник групповой

круглый

6. Ванна

7. Ванна ножная

8. Поддон душевой

9. Унитаз

20

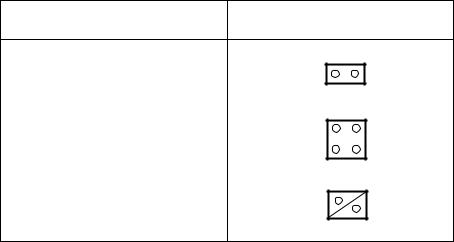

Таблица 8. Условные графические обозначения элементов систем газоснабжения

1. Плита газовая бытовая 1.1. Двухгорелочная

1.2. Четырехгорелочная

2. Печь отопительно-варочная

Условные графические обозначения санитарно-технических приборов должны соответствовать их действительным размерам с учетом масштаба чертежа.

Масштабы изображений, применяемые на архитектурно-

строительных чертежах

В соответствии с ДСТУБА.2.4-7:2009 для чертежей марок АР, АС применяются следующие масштабы

1.Планы этажей, разрезы, фасады 1:50 1:100 1:200

2.Планы кровли 1:200 1: 500

3.Фрагменты планов 1:50 1:100

4.Узлы 1:5 1:10 1:20

На архитектурно-строительных рабочих чертежах масштабы не проставляют. Масштабы не могут быть использованы для определения действительных размеров предмета.

Чертежи планов здания

Планом здания называется изображение здания, мысленно рассеченного горизонтальной плоскостью. По сути, план здания является его горизонтальным разрезом. В зависимости от содержания чертежа и его назначения, от расположения секущей плоскости выполняют планы: этажей, фундаментов, перекрытий, полов, кровли (крыши) и др. Планы этажей часто называют планами здания. Правила выполнения планов изложены в ДСТУ Б А.2.4- 7:2009. При вычерчивании планов этажей жилых и общественных зданий мнимую горизонтальную секущую плоскость располагают в пределах дверных и оконных проемов каждого этажа. План первого этажа вычерчивают во всех случаях обязательно. Если планировка второго и последующих этажей одинакова, то для них вычерчивают общий план, и называют его: «План типового этажа».

Планы небольших зданий или секций многосекционных домов изображают в масштабе 1:100. На планах этажей показывают несущие наружные и внутренние стены, перегородки, лестницы, оконные и дверные проемы, встроенные шкафы и антресоли, вентиляционные каналы или блоки, сантехническое оборудование в соответствии с условными обозначениями, приведенными выше. На планах этажей наносят координационные оси и проставляют размеры.

Вне габарита плана этажа проставляют три цепочки размеров:

1ая цепочка – привязки простенков и наружных граней стен к координационным осям, размеры простенков и проемов. Для проемов с четвертями размеры показывают по

21

четвертям «в свету». На планах панельных и крупнопанельных зданий вместо размеров простенков и проемов проставляют размеры панелей;

последней цепочки до кружков обозначающих марки осей, принимают равным 3…5 мм. Внутри плана этажа проставляют размеры: привязка стен к координационным осям,

перегородок – к поверхностям стен; толщина стен и перегородок; размеры помещений (ширина и длина); размеры проемов во внутренних стенах и стационарных перегородках, и их привязка к координационным осям или характерным углам стен. Внутренние размерные линии проводят на расстояние 8 –10 мм от стены или перегородки.

Рис. 14

На планах этажей проставляют в нижнем правом углу каждого помещения площади помещений в м2, с точностью до двух десятичных знаков (без указания единицы измерения) и подчеркивают сплошной толстой линией. Размер шрифта для указания площади помещения берется на номер больше, чем размер шрифта принятого для размерных чисел. На

22

планах этажей так же наносят марки оконных блоков, положение секущей плоскости разреза и название плана над изображением.

При оформление плана необходимо выполнить обводку с учетом толщин линий. Контуры сечений несущих стен обводят сплошной основной линией толщиной 0,7…0,8 мм. Контуры перегородок, оконных переплетов, дверных полотен – 0.5 мм, контуры элементов расположенных за секущей плоскостью – 0,3 мм, оборудование – 0,2 мм. Контуры антресолей и другие конструкции, расположенные выше секущей плоскости, изображают схематично штрихпунктирной тонкой линией с двумя точками. Материал стен в сечении, являющийся для данного здания преобладающим, условным обозначением не выделяют. Пример графического оформления плана здания дан на рис 14.

Чертежи разрезов здания

Разрезом здания (поперечным, продольным) называется изображение здания мыс-

ленно рассеченного вертикальной плоскостью. Если плоскость перпендикулярна продольным стенам здания, разрез называется поперечным. Когда вертикальная плоскость параллельна продольным стенам, разрез называется продольным. Секущую плоскость на плане проводят по наиболее важным конструктивным элементам здания: оконным и дверным проемам, лестничной клетке, балконам, лоджиям.

Разрезы обозначают арабскими цифрами. Направление взгляда для разреза по плану здания принимают, как правило, снизу вверх и справа налево (рис. 14) На стадии разработки рабочих чертежей выполняют конструктивные разрезы здания, на которых показывают конструктивные элементы здания (фундаменты, стены, перегородки, перекрытия, стропила, лестничные марши, лестничные площадки) и их сопряжения. Чертежи разрезов здания выполняют в соответствии с ДСТУ Б А. 2. 4 – 7: 2009. На разрезах зданий и сооружений наносят координационные оси, проставляют в кружках соответствующие марки, наносят размеры между смежными осями и общее расстояние между крайними осями, дают привязку стен и фундаментов. Положение конструктивных элементов зданий по высоте определяют с помощью высотных отметок и размеров, которые проставляют на выносных линиях уровней соответствующих элементов. Внутри разреза наносят высоты помещения, размеры дверных и оконных проемов и их привязки, толщину перекрытий, а так же высотные отметки уровней полов, потолков и лестничных площадок.

С внешней стороны разреза размеры наносятся цепочкой на расстояние 12-15 мм от выступающих конструкций. На расстояние 10-15 мм от размерной цепочки наносят высотные отметки, полки которых повернуты наружу. За условную нулевую отметку принимают отметку пола первого этажа.

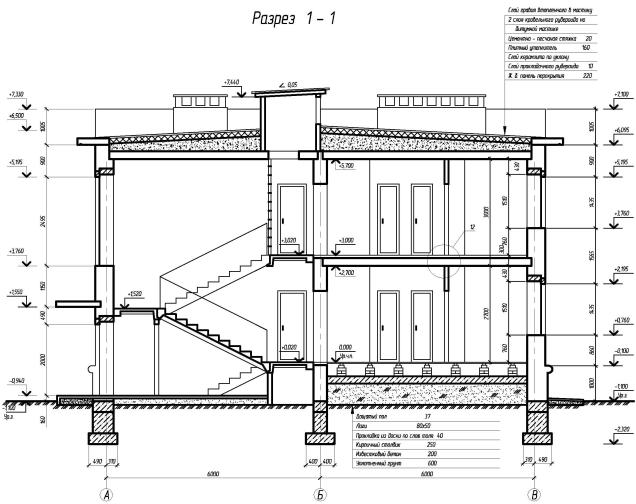

При оформлении разреза необходимо учитывать, что контуры элементов попадающих в секущую плоскость, показываются толстой линией (контур земли - 1мм, контуры несущих стен, плит перекрытия, фундаментов, лестничных площадок, маршей – 07…08. мм, не несущих элементов – 0,5 мм). Контуры всех элементов, находящихся за секущей плоскостью, показывают тонкой линией. Основной материал стен, попадающих в секущую плоскость, допускается не показывать условным обозначением. Для всех остальных элементов, попадающих в секущую плоскость, дают графическое обозначение материалов. Для многослойных конструкций (покрытий, перекрытий, полов) даются выносные надписи в том случае, если не даны узлы этих элементов. На разрезах наносят обозначения узлов. Пример оформления разреза здания дан на рис. 15.

23

Объем и содержание графической работы

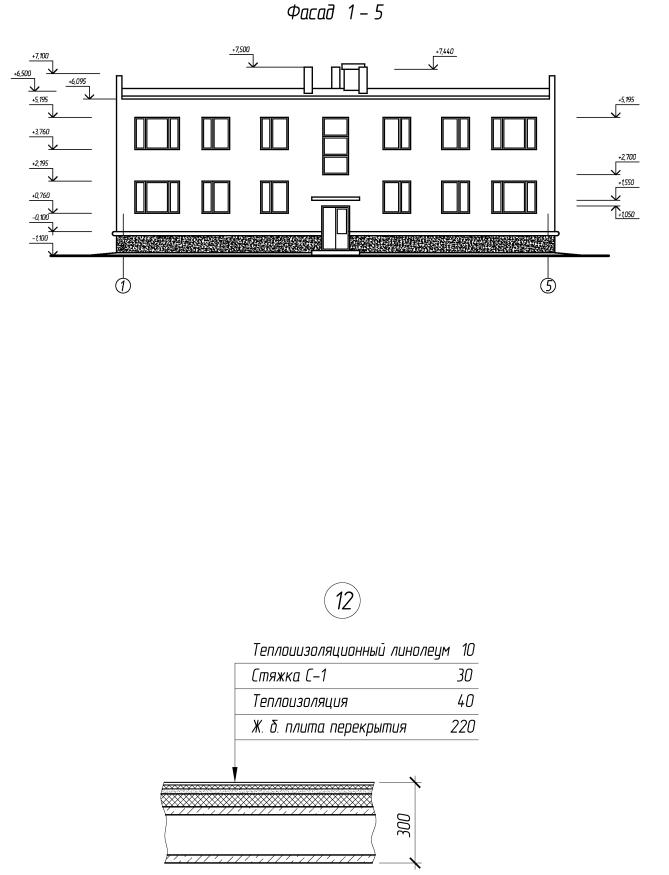

В данном задании необходимо вычертить по индивидуальному варианту на формате А1 план 1-го этажа и фасад жилого дома в масштабе 1:100 в проекционной связи, поперечный разрез в масштабе 1:50 и узел в масштабе 1:20, 1:25.

Заполнить основную надпись. Варианты задания даются в приложении.

Пример выполнения графической работы

Образец выполненной графической работы приведен на рис.34.

Перед началом вычерчивания необходимо провести анализ здания выбранного вами варианта. Для примера дан анализ здания, изображенного на рис.34. Здание двухэтажное, выполненное из кирпича. Перекрытия сборные железобетонные, плитные. Крыша чердачная по наслонным стропилам. Кровля выполнена из асбестоцементных волнистых листов. Фундаменты монолитные железобетонные, ленточные. Здание без подвала. Полы первого этажа выполнены по грунту деревянные. Перегородки гипсокартонные панельные. Оконные и дверные проемы заполнены деревянными оконными и дверными блоками. В плане размер здания 15м х 12м между координационными осями. Отметка уровня земли (-1,100м). Отметка конька крыши 9,600м. Отметка подошвы фундамента (-2,200м) т.е. глубина заложения фундамента 1,1м. Высота этажа 3м.

Работу выполняем в такой последовательности:

Подготовим чертежную бумагу формата А1, чертежные инструменты и принадлежности. На формате А1 горизонтального положения проведем рамку и построим основную надпись по форме 3. Размеры основной надписи и образец её заполнения дан на рис.13. Пример выполнения чертежа на данном этапе приведен на рис.18.

Рис 18

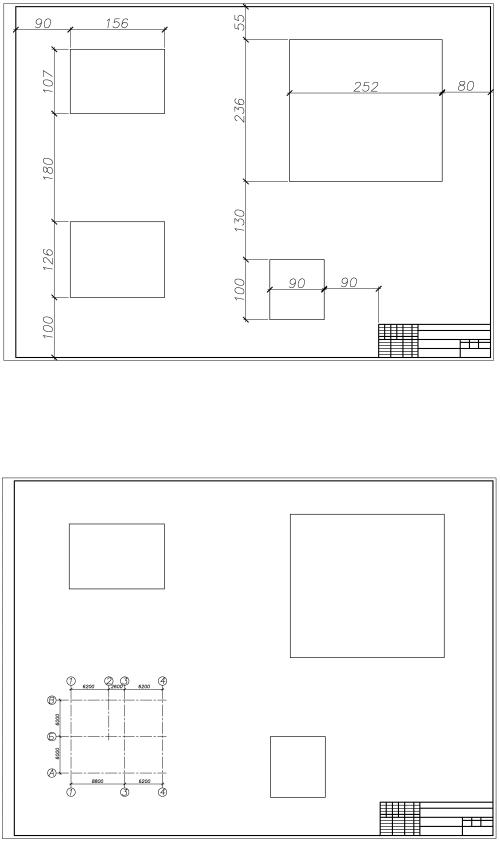

Далее осуществляем компоновку чертежа. План и фасад здания необходимо выполнять в проекционной связи в масштабе 1:100, разрез здания в масштабе 1:50 и узел в масштабе 1:25. Для рассматриваемого образца план здания, с учетом привязки стен (310мм), займет прямоугольник длиной 156 мм и шириной 125 мм, фасад – высотой 107 мм, длиной 156 мм, разрез – высотой 236 мм, шириной 252 мм, узел – примерно высотой 100 мм, шириной 90 мм. Размеры компановки вы должны определить для выбранного вами варианта. Тонкими

26

линиями вычерчиваем эти прямоугольники на формате с таким расчетом, чтобы между изображениями осталось место для нанесения размеров и надписей. Результат построений дан на рис.19.

Рис. 19

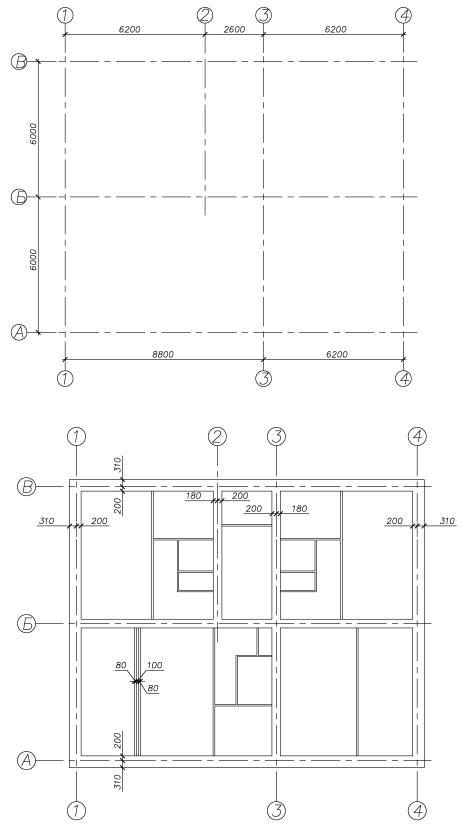

После компоновки чертежа приступайте к выполнению плана здания. Вычерчивание плана здания начинают с координационных осей. Оси чертят тонкими штрихпунктирными линиями. Для рассматриваемого варианта оси должны располагаться в прямоугольнике длиной 156 мм и шириной 126 мм. Результат построения приведен на рис.20.

Рис. 20

27

меньше размера проема на сумму двух четвертей. Размеры четвертей в кирпичной стене даны на рис. 23.

28

Ширина дверных проемов в квартиру и межкомнат-

Рис. 24

Размеры вентиляционных каналов на чертеже приняты 140 мм х 140 мм.

В заключение этого этапа выполнения плана производится обводка, с учетом рекомендаций приведенных на стр. 23. Результат построений на данном этапе показан на рис. 25.

Рис. 25
