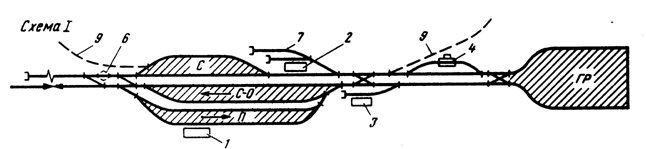

3. Техніко-експлуатаційна характеристика тупикової вантажної станції послідовного типу.

вантажний район розташований послідовно основним паркам. Прибулі вагони розформовуються на витяжній колії (чи гірці малої потужності). При подачі вагонів під вивантаження маневровий локомотив заїжджає на відповідну колію сортувального парку й осаджує вагони на колії вантажного району. Якщо необхідні додаткові маневри під час розміщення вагонів по точках, використовують кінці розвантажувальних колій, а як витяжну колію - з'єднувальну колію між сортувальним парком і вантажним районом. Завантажені і порожні вагони прибираються з колій вантажного району на колії сортувально-відправного парку.

Для схеми I характерна потоковість пересувань при подачі вагонів на вантажний район і прибиранні вагонів і мінімальні їхні пробіги. Недоліки схеми – зосередження операцій по прийому, відправленню і розформуванню прибулих поїздів в одному районі станції і необхідність довгої площадки.

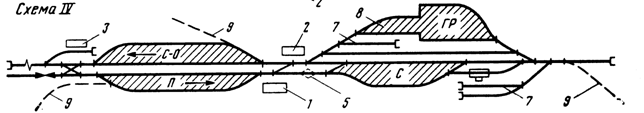

4. Техніко-експлуатаційна характеристика тупикової вантажної станції комбінованого типу.

істотно відрізняється від попередніх тим, що в ній між послідовно розташованими парками прийому і сортування є гірка малої потужності. Вагони подаються із сортувального парку на вантажний район через витяжну колію, а прибираються на колії сортувально-відправного парку. Перевага цієї схеми полягає в поділі операцій і потоковості переробки вагонів, що забезпечує високу перероблювальну спроможність станції. Однак при спорудженні станцій за схемою IV необхідно мати площадку більшої довжини і виникають додаткові витрати. Тому застосовувати таку схему можна лише при великих розмірах роботи.

В усіх схемах вантажних станцій тупикового типу технічну контору споруджують поруч з парками станції поблизу основного маневрового району. Інші пристрої розміщають виходячи з технологічного процесу і зручності подачі рухомого складу.

5. Техніко-експлуатаційна характеристика вантажної станції наскрізного типу.

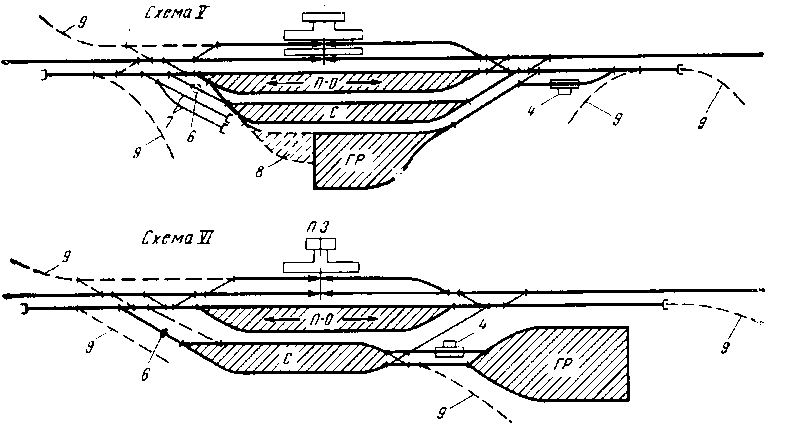

Зі схем вантажних станцій наскрізного типу основною є схема V (рис. 4.2), у якій парки і вантажний район розміщаються паралельно. Порядок обслуговування вантажного району в цій схемі такий самий, як і в схемі III. Розформування прибулих поїздів і подача вагонів на вантажний район провадяться з різних витяжних колій.

Схема VI відрізняється від схеми V в основному тим, що вантажний район розміщається не паралельно, а послідовно стосовно сортувального парку, що забезпечує мінімальні пробіги вагонів при подачі на вантажний район.

Окремі парки прийому, сортувально-відправні і сортувальні на вантажних станціях не завжди необхідні. На станціях наскрізного типу, де в загальному сортувальному парку є не тільки короткі колії для сортування по пунктах вивантаження прибулих вагонів, але і довгі для накопичення вагонів по призначеннях плану формування, доцільно влаштовувати два парки (приймально-відправний і сортувальний), як показано на рис. 4.2.
