Рефлектометр РЕЙС-305 является малогабаритным мощным цифровым рефлектометром, очень простым в применении, который разработан специально для обнаружения всех видов повреждений в силовых и других кабельных линиях.

Цена: 88 500 руб.

РЕЙС-305 это измерительная система, которая позволяет выполнять измерения на кабельных линиях одним из трех методов:

1) - методом импульсной рефлектометрии,

2) - методом колебательного разряда,

3) - импульсно-дуговым методом.

По существу для измерения силовых кабельных линий рефлектометр РЕЙС-305 является оптимальным выбором, так как позволяет реализовать все необходимые для силовых кабельных линий методы измерения.

Приобретение прибора РЕЙС-305 дает не только экономическую выгоду, но существенное упрощение и ускорение проведения измерительных работ при определении мест повреждений силовых кабельных линий.

ВНИМАНИЕ!

Просим учитывать следующие особенности работы с прибором РЕЙС-305 при разных методах.

1. Метод рефлектометра не требует дополнительного оборудования.

2. Метод колебательного разряда и импульсно-дуговой метод могут быть реализованы только при совместном использовании с прибором РЕЙС-305 дополнительного оборудования (например: источника высокого напряжения, ударного генератора, устройства подключения в кабельной линии - для метода колебательного разряда, устройства формирования короткой дуги - для импульсно-дугового метода и некоторых других устройств.

Получить консультацию по выбору необходимого дополнительного оборудования и заказать указанное оборудование можно: в России - на фирме "ИНТЕРИНЖ", г. Москва, тел.(495)719-21-20, Web: www.intereng.info,

Наличие метода рефлектометра позволяет использовать РЕЙС-305 для измерения не только силовых, но и любых других кабельных линий.

Области применения

- Поиск мест повреждений в силовых кабельных линиях - тремя методами, в других кабельных линиях - по крайней мере одним методом - методом импульсной рефлектометрии.

- Особо эффективно использование РЕЙС-305 в электротехнических кабельных лабораториях.

- Эксплуатация линий электропередачи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, судов и самолетов.

- Паспортизация кабельных линий.

- Диагностика состояния кабельных линий, в том числе посредством определения "мерцающих" повреждений.

- Эксплуатация различных кабельных линий во всех отраслях народного хозяйства.

- Производство и торговля кабелями.

Отличительные особенности

- РЕЙС-305 - это фактически три прибора в одном корпусе: мощный импульсный рефлектометр, измеритель расстояния до места дефекта кабеля методом колебательного разряда, измеритель по импульсно-дуговому методу.

- Низкая инструментальная погрешность измерения - не более 0,2%.

- Особое удобство и простота применения за счет возможности простого перехода от одного метода измерения к другому и за счет прямого (без меню) управления всеми основными параметрами прибора.

- Высокая разрешающая способность за счет специальной формы зондирующего импульса.

- Возможность измерения "мерцающих" повреждений.

- Наглядность измерений за счет отображения рефлектограмм, режимов измерения, измеренных параметров, комментариев и подсказок оператору на большом ЖК-экране (115х90 мм) с высоким разрешением (320х240 точек) и подсветкой.

- Возможность регулировки яркости и контрастности изображения

- Отведение большей части экрана под отображение рефлектограмм и тонкий луч обеспечивают особое удобство при анализе рефлектограмм

- Три входа для одновременного подключения трех линий (трех жил кабеля).

- Наличие встроенных часов позволяет не только постоянно индицировать текущее время, но и запоминать в памяти точное время записи рефлектограмм.

- Возможность работы при недостаточной освещенности.

- Выход на компьютер.

- Питание: от встроенных аккумуляторов, промышленной сети 85...265В частотой 47...63 Гц или бортовой сети автомобиля 11...15В.

- Небольшое энергопотребление, наличие режима энергосбережения.

- Наличие индикации заряда аккумуляторов позволяет выполнить их своевременную подзарядку.

- Высокая надежность, прочный пластмассовый корпус.

- Широкий диапазон рабочих температур –10…+50°С.

- Удобная складывающаяся ручка для переноски. Специальные складывающиеся ножки обеспечивают удобство работы с прибором в горизонтальном, вертикальном и наклонном положениях.

- Небольшой вес 2 кг.

Используемые методы измерения

Метод импульсной рефлектометрии

Позволяет надежно и точно определить длину линии, расстояние до мест короткого замыкания, обрыва, низкоомной утечки и продольного увеличения сопротивления (например, в местах скрутки жил и.т.п.).

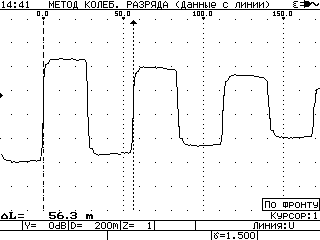

Метод колебательного разряда

При методе колебательного разряда производится воздействие на поврежденную силовую кабельную линию от специального генератора высоковольтных импульсов или от источника высокого напряжения.

В момент пробоя кабельной линии в слабом месте изоляции возникает волновой процесс, который распространяется по кабельной линии и фиксируется прибором РЕЙС-305.

Импульсно-дуговой метод (метод кратковременной дуги)

Этот метод не вызывает прожиг изоляции и предназначен для определения повреждений в силовых кабельных линиях с пластмассовой изоляцией. Можно рекомендовать этот метод и для контрольных кабелей.

Этот метод ранее в отечественной технике использовался только в измерительном комплексе на основе прибора РЕЙС-205.

Импульсно-дуговой метод позволяет определить сложные (высокоомные) повреждения в кабельных линиях без использования прожига изоляции.

Особенности рефлектометра РЕЙС-305:

Управление и анализ характеристик мощным встроенным микропроцессором

Управлением всем процессом измерения (считывание рефлектограмм и импульсных характеристик, сравнение, вычитание, отстройка от помех, контроль за напряжением питания, запоминание, вывод информации на экран и т.п.) и обработкой информации занимается мощный встроенный микропроцессор.

Простота выбора метода измерения и управления прибором

Наличие специальных кнопок позволяют перейти к нужному методу измерения одним нажатием соответствующей кнопки. Кроме того, в рефлектометре РЕЙС-305, как и в РЕЙС-105М реализована идея прямого управления основными параметрами. Поэтому практически все основные измерения можно выполнять прибором не вызывая меню, что существенно упрощает и значительно ускоряет проведение измерений.

Режим энергосбережения

При отсутствии в течение 5 минут команд от оператора (отсутствии нажатия кнопок) прибор переходит к режиму энергосбережения, о чем свидетельствуют подаваемые прибором короткие звуковые сигналы. Если в течение последующих 30 секунд оператор не нажмет одну из кнопок, то прибор автоматически выключится.

Прибор автоматически выключается также при разряде аккумуляторов до минимально-допустимого значения. Это обеспечивает эксплуатацию аккумуляторов максимально-возможное время.

При автоматическом выключении питания прибор сохраняет в энергонезависимой памяти режим работы и все параметры, при которых производилось измерение.

Это позволяет при последующем включении прибора сразу войти в прежний режим.

Два режима управления длительностью зондирующего импульса. Наличие импульса компенсации.

В рефлектометре РЕЙС-305 обеспечивается два режима управления длительностью зондирующего импульса: зависимый, при котором длительность автоматически изменяется пропорционально диапазону расстояний, и независимый, при котором длительность не зависит от диапазона.

Зависимый режим управления обеспечивает максимальную простоту пользования прибором, так как при переключении диапазона измерения расстояния оператору не нужно следить за длительностью зондирующего импульса - она изменяется пропорционально установленному диапазону.

Независимый режим управления позволяет при подробном исследовании места повреждения в зависимости от типа измеряемой кабельной линии и ее свойств выбирать оптимальную длительность зондирующего импульса, при которой, с одной стороны, обеспечивается требуемое перекрываемое затухание, а с другой стороны, достигается необходимая разрешающая способность рефлектометра.

Двухкурсорная система отсчета. Низкая инструментальная погрешность

В рефлектометре РЕЙС-305 использована система отсчета расстояния между измеряемыми точками рефлектограммы по двум вертикальным курсорам: измерительному и нулевому.

Наличие двух курсоров позволяет, исключить из результатов измерения длину присоединительных кабелей, а также обеспечивает возможность выполнения непосредственного измерения расстояния между любыми выбранными точками на рефлектограмме (например: определить расстояние от кабельной муфты до места повреждения, определить расстояние от противоположного конца кабеля до муфты, и т.п.).

Имеется возможность растяжки рефлектограммы в широких пределах вокруг выбранного курсора, что позволяет отсчитать расстояние до дефекта на любом из диапазонов с очень высокой точностью.

Методы анализа измеренных рефлектограмм

- непосредственное измерение любых двух из трех линий, подключенных к прибору, и отображение на экране самих рефлектограмм или их разностей

- вывод текущих рефлектограмм на экран и запись в память с присвоением имени

- вывод на экран из памяти для сравнения двух наложенных друг на друга рефлектограмм

- индикация разности рефлектограмм

- возможность совмещения двух рефлектограмм для снижения методической погрешности

- аналоговая фильтрация и цифровое усреднение (сглаживание) рефлектограмм.

Отображение информации и результатов измерения

Встроенный LCD-индикатор с подсветкой имеет большой экран и обеспечивает индикацию рефлектограмм и импульсных характеристик линии, их разности, всех параметров и измеряемых величин во всех режимах. На экране оператору выдаются также подсказки. При неправильных действиях выдается звуковой предупреждающий сигнал.

Возможность установки и цифровая индикация выходного сопротивления

Возможность изменения выходного сопротивления рефлектометра РЕЙС-305 и цифровая индикация установленного выходного сопротивления обеспечивают дополнительные возможности прибора. Во-первых, это позволяет работать по методу импульсной рефлектометрии не только на силовых кабельных линиях, но и на связных, контрольных и т.д. Во-вторых, цифровая индикация позволяет оценить величину волнового сопротивления измеряемой линии. В-третьих, зная величину волнового сопротивления можно более правильно сравнить рефлектограммы.

Возможность запоминания и долговременного хранения результатов измерения во встроенной памяти

Встроенная энергонезависимая память прибора РЕЙС-305 позволяет запоминать и хранить в памяти при включенном и выключенном питании рефлектограммы линии со всеми установленными параметрами системы и именами. При следующем включении питания прибор автоматически настраивается на режим, соответствующий состоянию до выключения.

Информация в энергонезависимой памяти прибора может храниться не менее 10 лет, в том числе при отсутствии питания.

Связь с компьютером

Рефлектометр РЕЙС-305 может обмениваться информацией с компьютером по стандартному последовательному интерфейсу. Для удобства создания в компьютере "библиотеки" рефлектограмм и импульсных характеристик им присваиваются имена по аналогии с именами файлов в компьютере.

Созданная "библиотека" обслуживаемых линий позволяет существенно ускорить поиск места повреждения путем сравнения поврежденной линии с этой же линией из "библиотеки". При этом обеспечиваются равные условия сравнения за счет автоматической установки параметров прибора по "библиотечным" данным. Каждому покупателю вместе с рефлектометром РЕЙС-305 в качестве презента отправляется новая мощная программа РЕЙД-7 для работы с компьютером.

Встроенная таблица коэффициентов укорочения

Рефлектометр РЕЙС-305 позволяет создать встроенную таблицу коэффициентов укорочений измеряемых линий. Запись значений коэффициентов укорочений можно произвести по ранее наработанным данным, либо по результатам измерения коэффициента укорочения непосредственно прибором РЕЙС-305.

Поэтому коэффициент укорочения в приборе РЕЙС-305 может быть установлен или вручную или по встроенной таблице.

Память коэффициентов укорочения энергонезависима, поэтому записанные в таблицу данные будут храниться там в течение всего срока эксплуатации прибора. При необходимости эти данные можно заменить на новые, в том числе из внешнего компьютера, или стереть.

Универсальность питания

Возможность питания рефлектометра РЕЙС-305 от встроенных аккумуляторов, от промышленной сети переменного тока с широким диапазоном входных напряжений и от бортовой сети автомобиля расширяет области применения.

В рефлектометре РЕЙС-305 использованы широко распространенные аккумуляторы типа АА. Вместо аккумуляторов можно установить батареи типа АА.

Технические характеристики прибора РЕЙС-305:

1. Режим "МЕТОД ИМПУЛЬСНОЙ РЕФЛЕКТОМЕТРИИ"

Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5):

200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м

Коэффициент укорочения : установка или измерение в пределах 1,000...7,000

имеется встроенная таблица коэффициентов укорочения

Зондирующие сигналы: импульс 7 В...25 В, длительность 12,5 нс...30 мкс

Выходное сопротивление: 25...1000 Ом, с отображением величины на экране

Инструментальная погрешность измерения расстояния: не более 0,2 %

Система отсчета: при помощи двух вертикальных курсоров: нулевого и измерительного

Режимы измерения:

Нормальный - считывание и отображение текущей рефлектограммы одного из входов: вход L1, вход L2, вход L3;

Сравнение - наложение двух рефлектограмм: вход-вход, вход-память или память-память

Разность - Отображение разности двух рефлектограмм: вход-вход, вход-память или память-память

Связь – Отображение рефлектограмм при зондировании по выходу L1 и приеме по входам L2 или L3 (L1-L2, L1-L3)

Растяжка: Возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, 32, 64, 128, 256, и т.д. раза (в зависимости от диапазона измерения).

Память: Возможность запоминания рефлектограмм со всеми параметрами прибора. Время хранения информации при выключенном питании: не менее 10 лет.

Отстройка от аддитивных помех и шумов: Усреднение посредством цифрового накопления.

Отстройка от синхронных помех: При считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля). При цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля )

Отображение информации: Рефлектограммы и результаты цифровой обработки отображаются в графическом виде.

Режимы работы, параметры, информация - в алфавитно-цифровом и символьном виде.

Экран: Встроенный, на основе ЖК-монитора с размером 115х90мм и количеством точек 320х240, с подсветкой

Питание: Встроенные аккумуляторы. Сеть переменного тока напряжением 85...265 В, 47...63 Гц. Бортовая сеть автомобиля 11...15 В.

Условия эксплуатации: По ГОСТ 22261-94, диапазон рабочих температур: -10 ... +55° С

Габаритные размеры: 275 х 160 х 65

Масса: Не более 2 кг, с учетом встроенных аккумуляторов

2. Режим "метод колебательного разряда"

Диапазон измеряемых расстояний (при коэффициенте укорочения 1,5): 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 51200 м

Максимальная амплитуда входных сигналов: 50 В

Входное сопротивление по волновому входу: 2 кОм

Инструментальная погрешность измерения расстояния: не более 0,2 %

Способы запуска запоминающего устройства:

Ждущий - от входного сигнала, после нажатия кнопки старта.

Автоматический – периодический запуск с периодом, зависящим от диапазона измеряемых расстояний.

Частота дискретизации: 160 МГц

Подключение к линии (при методе колебательного разряда): Через присоединительное устройство по напряжению или по току.

3. Режим "импульсно-дуговой метод"

Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,500), м: 200; 400; 800; 1600; 3200; 6400; 12800; 25600, 51200

Инструментальная погрешность измерения расстояния: не более 0,2 %

Диапазон амплитуд входных сигналов (периодических и однократных) на входе, В: 0,002 - 50 (без присоединительного устройства напряжения);

Частота дискретизации входного сигнала, МГц: 160

Виды запуска: Автоматический. Однократный. Ручной.

Усиление, дБ: от –30 до 54

РЕФЛЕКТОМЕТР ЦИФРОВОЙ РЕЙС -205 (с полнофункциональным мостом)

Цена: 66 080 руб.

Назначение

Портативный цифровой рефлектометр РЕЙС-105М является модернизацией прибора РЕЙС-105Р и относится к новому поколению импульсных рефлектометров, разработанных фирмой СТЭЛЛ для широкого применения в практике поиска повреждений и диагностики силовых кабельных линий, линий связи, электропередачи, контроля и управления всех типов. Заменяет многие импульсные рефлектометры, в том числе широко известные измерители неоднородностей линий Р5-10, Р5-13 и Р5-17 (это старые разработки специалистов фирмы СТЭЛЛ).

Цена: 39 530 руб.

Портативный оптический рефлектометр рейс-7500

Цена: Уточняйте у менеджера

Назначение: РЕЙС-7500 - это полнофункциональный мощный оптический рефлектометр (OTDR) с двумя рабочими длинами волн (1310 / 1550 нм), с оптическим локатором повреждений (VFL) и цветным TFT экраном. OTDR РЕЙС-7500 имеет большой динамический диапазон, высокую разрешающую способность и точность, малые величины мертвых зон по событиям и по затуханию, отличается особой компактностью и невысокой стоимостью.   Оптический рефлектометр РЕЙС-7500 сконцентрировал в себе результаты последних достижений многолетних разработок фирмы СТЭЛЛ по созданию современных измерительных приборов.   РЕЙС-7500 позволяет выполнить полное тестирование оптоволоконных линий и предназначен для использования при их монтаже, вводе в эксплуатацию и последующей эксплуатации. Комплект поставки: Особенности: Большой динамический диапазон Оптический рефлектометр РЕЙС-7500 имеет большой динамический диапазон - не менее 30 дБ, что ставит его в один ряд с более громозкими и дорогими рефлектометрами.   Малые значения мертвых зон по событиям и затуханию РЕЙС-7500 позволяет обнаружить, точно измерить расстояние и оценить все виды дефектов в оптической линии. При этом величина мертвой зоны по событию не превышает 1,5 метра, а мертвая зона по затуханию - не более 8 метров.   Малая дискретность считывания Минимальная дискретность считывания рефлектограммы оптической линии составляет всего 6 сантиметров.   Простота в использовании Важным достоинством прибора РЕЙС-7500 является простота.   Уникальное программное обеспечение прибора, разработанное специалистами фирмы СТЭЛЛ, позволяет максимально автоматизировать процесс измерения.   Даже начинающий пользователь сможет выполнить измерение оптической линии рефлектометром РЕЙС-7500. Достаточно простого нажатия кнопки "Старт", чтобы получить рефлектограмму измеряемого оптического волокна, определить местоположение стыков, соединений, разрывов, определить потери в стыках, сварных швах и т.п. Режимы измерения для начинающих и опытных пользователей В рефлектометре РЕЙС-7500 предусмотрены 3 режима работы при измерении рефлектограммы оптической линии: ОБЗОР, ЭКСПЕРТ и АВТО.   В режиме "ОБЗОР" прибор позволяет в реальном времени (с минимальным накоплением) предварительно просмотреть оптическую линию, например, с целью ориентировочного определения ее длины. В этом режиме можно изменить различные параметры с получением мгновенной реакции на это изменение.   В режиме "АВТО" оператору достаточно нажатия одной кнопки чтобы получить полную информацию об измеряемой оптической линии, включая ее длину, количество событий (неоднородностей, дефектов) и их типов. Все измерения, необходимые расчеты и анализ будут проведены прибором автоматически. Этот режим будет незаменим для начинающих пользователей.   В режиме "ЭКСПЕРТ" все параметры прибора РЕЙС-7500 могут быть выбраны и установлены по желанию оператора. Этот режим рекомендован для опытных пользователей. Встроенный оптический локатор повреждений (VFL) Прибор оснащен встроенным оптическим локатором повреждений (визуализатором дефектов) на основе лазера красного свечения видимого спектра с длиной волны 650 нм, позволяющим обнаружить место дефекта (изгиб, излом и другие дефекты) визуально без считывания рефлектограммы. Кроме того, такой визуализатор дефектов позволяет выбрать конкретное оптическое волокно из массы других волокон.   Компактность и удобство Оптический рефлектометр РЕЙС-7500 выполнен в удобном пластиковом брызгозащищенном корпусе, имеет небольшие размеры, очень удобен в управлении, легко размещается в одной руке. Это особенно важно при работе в стесненных условиях.   Пластмассовый корпус прибора комфортен для руки оператора как при теплой, так и при холодной погоде.   Невысокая стоимость Несмотря на широкие функциональные возможности и высокие технические характеристики оптический рефлектометр РЕЙС-7500 имеет невысокую стоимость. Мощная вычислительная платформа В оптическом рефлектометре РЕЙС-7500 используется мощная вычислительная платформа и уникальное программное обеспечение, разработанное специалистами фирмы СТЭЛЛ.   Встроенная программа управляет работой всего прибора, отображением информации, считыванием и отстройкой от помех рефлектограмм оптических линий, обработкой информации с целью анализа рефлектограммы и поиска событий.   Цветной TFT экран Вся измерительная, сервисная и другая информация отображается на цветном высококонтрастном TFT экране размером 3,6" с количеством точек 460х240.   Большая внутренняя и внешняя энергонезависимая память В прибор встроена энергонезависимая память объемом 100 Мб.   Дополнительно можно использовать сменную карту памяти micro-SD объемом до 32 Гб. Это позволяет сохранить тысячи трасс оптических линий.   Также для хранения и передачи можно использовать внешние USB накопители (флешки).   Связь с компьютером по USB Наличие универсального USB-порта позволяет легко передавать измеренные рефлектограммы и другие данные из памяти РЕЙС-7500 на компьютер.   Также легко информация с компьютера может быть передана в прибор.   Стандартный формат файла Bellcore/Telecordia Прибор поддерживает формат файла SOR версии 2.0, являющийся стандартным для оптических рефлектометров.   Поэтому все рефлектограммы оптических линий, измеренные оптическим рефлектометром РЕЙС-7500 могут быть прочитаны и проанализированы на оптических рефлектометрах других фирм.   Точно также оптический рефлектометр РЕЙС-7500 может сохранять в своей памяти и анализировать рефлектограммы, измеренные другими оптическими рефлектометрами.   Небольшой вес Небольшой вес прибора (всего 0,8 килограмма) позволяет легко носить его в кармане рабочей куртки. Технические характеристики:

Рабочие длины волны	1310, 1550 nm - для одномодового волокна  ±20nm
Динамический диапазон	не менее 30 dB
Длительность импульса	3...20000 ns
Разрешающая способность	0,06 m ... 4 m
Погрешность измерения расстояния	±(0,5m + 0.005% x расстояние + разрешающая способность)
Диапазон измеряемых расстояний	от 0,2 до 250 km
Показатель преломления	1,000 ... 2,000
Емкость памяти	1000 рефлектограмм
Тип памяти	встроенная и Flash - диск ( microSD емкостью - до 32GB)
Питание	4 встроенных аккумулятора размера АА
Тип устройства зарядки	от стандартного адаптера 12V,  (сеть переменного тока 100...240V, бортовая сеть автомобиля 10...14V)
Визуализатор дефектов	650nm ±5nm
Отображение информации	Рефлектограммы и результаты обработки отображаются в графическом виде. Режимы, параметры и информация - в алфавитно-цифровом и символьном виде.
Дисплей	Встроенный TFT - экран размера 3,6" с разрешением 460х240 точек, высокая контрастность, подсветка для работы в темноте
Коммуникационные порты	- порт USB, - порт для карты microSD
Питание:	Сеть переменного тока 85...265 В, 47...400 Гц. Встроенные аккумуляторы.
Энергопотребление:	не более 5 Watt
Условия эксплуатации:	Диапазон рабочих температур: -10° С... +50° С
Габаритные размеры:	106 х 224 х 40 mm
Масса:	Не более 0,8 kg (со встроенными аккумуляторами)
