Вихідні дані
Параметри |
Од. вим. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Рідина |
|
спирт етил. |
вода |
керо-син |
масло маш. |
спирт етил. |
нафта |
масло транс |
вода |
гліце-рін |
нафта |
ВитратаQ*103 |
м3/с |
25 |
40 |
20 |
16 |
50 |
70 |
15 |
30 |
40 |
100 |
Діаметр всмокт.трубиd1 |
мм |
125 |
175 |
100 |
150 |
175 |
225 |
150 |
150 |
200 |
250 |
Діаметр нагн. труби d2 |
мм |
100 |
150 |
75 |
125 |
150 |
175 |
100 |
100 |
150 |
200 |
Довжина всмокт. трубиl1 |
м |
27 |
22 |
23 |
14 |
25 |
16 |
18 |
20 |
26 |
15 |
довжина нагн. трубиl2 |
м |
200 |
300 |
150 |
250 |
450 |
380 |
170 |
190 |
540 |
120 |
Відмітка рівня рідини ↓А |
м |
150 |
142 |
157 |
145 |
151 |
140 |
153 |
148 |
155 |
143 |
Відмітка рівня рідини ↓С |
м |
172 |
162 |
164 |
157 |
169 |
149 |
176 |
248 |
180 |
163 |
Відмітка рівня рідини ↓0 |
м |
155 |
146 |
160 |
148 |
156 |
144 |
158 |
153 |
159 |
147 |
Температура рідини t |
C |
20 |
10 |
15 |
30 |
20 |
15 |
20 |
17,5 |
50 |
15 |
Матеріал труб |
|
скло |
сталь нова |
чавун б/в |
чавун нов. |
сталь б/в |
кера-міка |
сталь б/в |
чавун б/в |
лат. |
алю-міній |
Абсолютна шорсткість |
мм |
0,1 |
0,2 |
3 |
0,3 |
1 |
0,5 |
1,5 |
2 |
0,2 |
0,25 |
Вільний напір Нсв |
м |
28 |
41 |
6 |
27 |
40 |
15 |
17 |
60 |
35 |
18 |
Коліно (r/R') |
|
0,5 |
0,9 |
1 |
0,4 |
0,3 |
0,8 |
0,7 |
0,1 |
0,2 |
0,6 |
Завдання 4

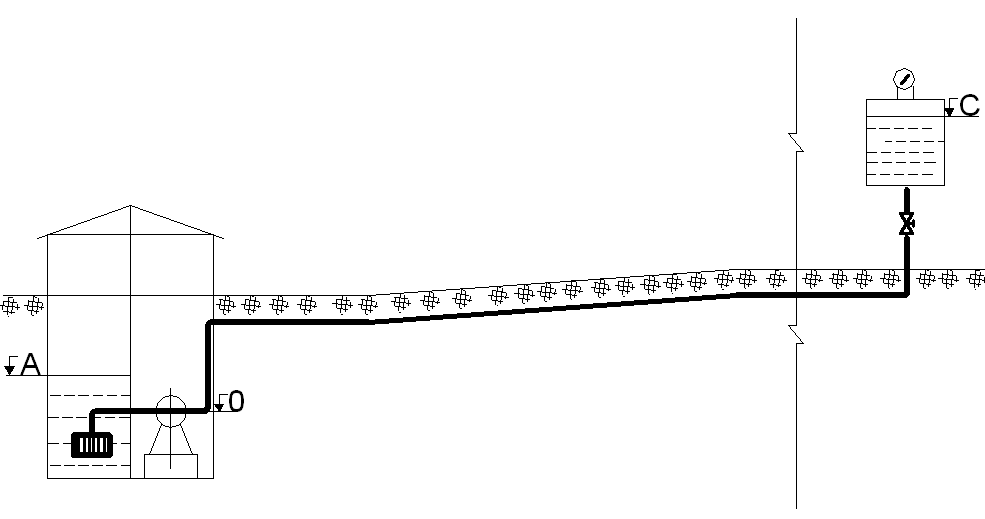

Схема установки
Рис.4
Вихідні дані
Параметри |
Од. вим. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Рідина |
|
керо-син |
масло маш. |
гліце-рін |
бен- зин |
вода |
нафта |
спирт етил. |
нафта |
вода |
масло вер. |
ВитратаQ*103 |
м3/с |
24 |
28 |
22 |
45 |
65 |
32 |
49 |
37 |
20 |
36 |
Діаметр всмокт.трубиd1 |
мм |
150 |
250 |
200 |
175 |
200 |
225 |
200 |
150 |
125 |
250 |
Діаметр нагн. труби d2 |
мм |
100 |
200 |
150 |
125 |
175 |
200 |
150 |
125 |
100 |
200 |
Довжина всмокт. трубиl1 |
м |
14 |
20 |
16 |
19 |
22 |
18 |
23 |
25 |
15 |
21 |
довжина нагн. трубиl2 |
м |
280 |
520 |
260 |
390 |
420 |
600 |
530 |
300 |
250 |
700 |
Відмітка рівня рідини ↓А |
м |
125 |
130 |
138 |
135 |
140 |
127 |
142 |
150 |
145 |
137 |
Відмітка рівня рідини ↓С |
м |
147 |
144 |
147 |
154 |
175 |
135 |
164 |
172 |
160 |
152 |
Відмітка рівня рідини ↓0 |
м |
129 |
133 |
141 |
140 |
144 |
130 |
146 |
155 |
150 |
142 |
Температура рідини t |
C |
25 |
30 |
50 |
15 |
10 |
50 |
20 |
15 |
20 |
20 |
Матеріал труб |
|
алю-міній |
сталь нова |
чавун нов. |
кера-міка |
лат. |
сталь б/в |
чавун б/в |
пластмас. |
скло |
сталь нова |
Абсолютна шорсткість |
мм |
0,1 |
0,2 |
0,35 |
0,4 |
0,1 |
1 |
2 |
0,4 |
0,15 |
0,25 |
Вільний напір Нсв |
м |
18 |
10 |
5 |
35 |
6 |
8 |
100 |
10 |
26 |
5 |
Коліно (r/R') |
|
0,3 |
1,0 |
0,1 |
0,8 |
0,2 |
0,2 |
0,4 |
0,6 |
0,9 |
0,5 |
Завдання 5
Схема установки
Рис. 5
