4. Завдання
Провести розрахунок та підібрати насосно-силове обладнання для подачі рідини з відкритого резервуара, в якому відмітка розрахункового рівня ↓А, в резервуар з рівнем ↓С, що знаходиться в будівлі цеху згідно заданої схеми насосної установки. Відмітка осі насосу ↓0.
Завдання 1

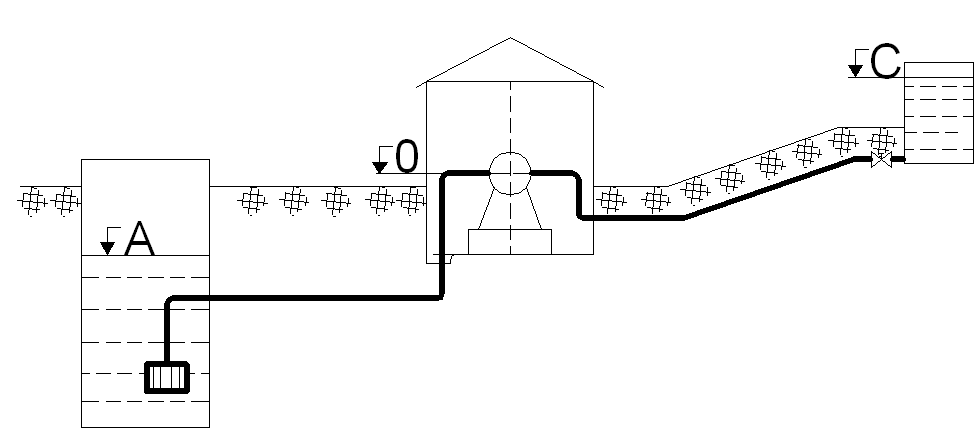

Схема установки
Рис. 1
Рис. 4.1
Вихідні дані
|
Параметри |
Од. вим. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Рідина |
|
вода |
масло маш. |
вода |
бен- зин |
нафта |
керо-син |
вода |
гліце-рін |
спирт етил. |
масло вер. |
|
ВитратаQ*103 |
м3/с |
12 |
10 |
60 |
70 |
50 |
30 |
25 |
20 |
40 |
15 |
|
Діаметр всмокт.трубиd1 |
мм |
125 |
100 |
200 |
200 |
200 |
150 |
150 |
200 |
150 |
175 |
|
Діаметр нагн. труби d2 |
мм |
100 |
75 |
150 |
150 |
150 |
100 |
100 |
150 |
125 |
150 |
|
Довжина всмокт. трубиl1 |
м |
20 |
15 |
10 |
12 |
17 |
16 |
18 |
13 |
19 |
14 |
|
довжина нагн. трубиl2 |
м |
250 |
100 |
200 |
150 |
180 |
230 |
400 |
300 |
420 |
550 |
|
Відмітка рівня рідини ↓А |
м |
110 |
105 |
100 |
111 |
80 |
90 |
85 |
92 |
97 |
115 |
|
Відмітка рівня рідини ↓С |
м |
122 |
120 |
115 |
112 |
102 |
105 |
93 |
120 |
117 |
130 |
|
Відмітка рівня рідини ↓0 |
м |
113 |
110 |
104 |
105 |
85 |
94 |
88 |
97 |
100 |
120 |
|
Температура рідини t |
C |
20 |
30 |
15 |
20 |
15 |
5 |
10 |
50 |
20 |
15 |
|
Матеріал труб |
|
сталь нова |
чавун нов. |
сталь б/в |
чавун б/в |
сталь нова |
алю-міній |
лат. |
чавун нов. |
скло |
кера-міка |
|
Абсолютна шорсткість |
мм |
0,1 |
0,3 |
1,0 |
2,0 |
0,2 |
0,2 |
0,15 |
0,5 |
0,1 |
0,3 |
|
Вільний напір Нсв |
м |
5 |
9 |
15 |
10 |
40 |
8 |
6 |
12 |
42 |
10 |
|
Коліно (r/R') |
|
0,5 |
0,4 |
0,3 |
0,2 |
0,7 |
0,1 |
1,0 |
0,6 |
0,8 |
0,9 |
Завдання 2

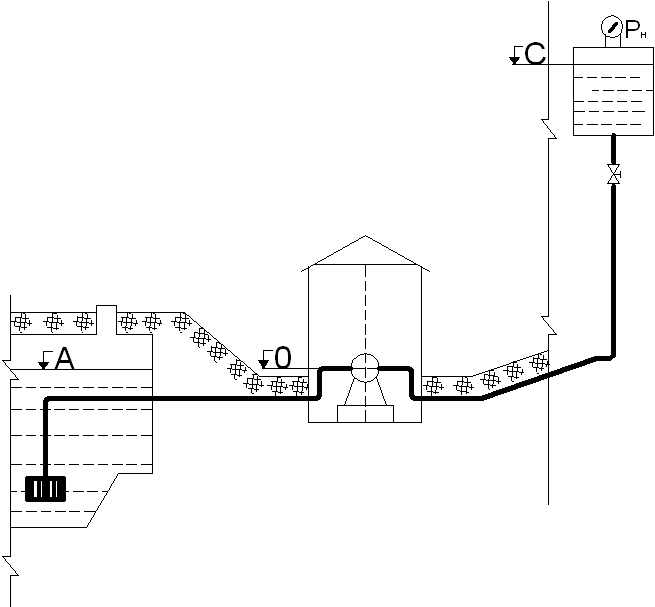

Схема
установки
Рис.4.2
Вихідні дані
|
Параметри |
Од. вим. |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Рідина |
|
бен- зин. |
гліце-рін |
вода |
нафта |
спирт етил. |
масло вер. |
керо-син |
вода |
масло маш. |
нафта |
|
ВитратаQ*103 |
м3/с |
20 |
16 |
35 |
80 |
27 |
18 |
42 |
50 |
23 |
100 |
|
Діаметр всмокт.трубиd1 |
мм |
125 |
150 |
175 |
250 |
150 |
275 |
175 |
150 |
200 |
300 |
|
Діаметр нагн. труби d2 |
мм |
100 |
100 |
150 |
200 |
100 |
225 |
125 |
125 |
150 |
250 |
|
Довжина всмокт. трубиl1 |
м |
21 |
17 |
18 |
15 |
24 |
16 |
19 |
20 |
22 |
25 |
|
довжина нагн. трубиl2 |
м |
350 |
430 |
500 |
400 |
375 |
870 |
230 |
320 |
680 |
520 |
|
Відмітка рівня рідини ↓А |
м |
103 |
100 |
98 |
105 |
102 |
108 |
110 |
104 |
107 |
120 |
|
Відмітка рівня рідини ↓С |
м |
115 |
125 |
110 |
125 |
116 |
128 |
135 |
126 |
132 |
143 |
|
Відмітка рівня рідини ↓0 |
м |
106 |
104 |
101 |
109 |
107 |
111 |
114 |
110 |
112 |
124 |
|
Температура рідини t |
C |
15 |
50 |
20 |
15 |
20 |
20 |
15 |
15 |
30 |
15 |
|
Матеріал труб |
|
сталь б/в |
чавун нов. |
чавун б/в |
сталь нова |
алю-міній |
лат. |
чавун нов. |
сталь б/в |
чавун нов. |
кера-міка |
|
Абсолютна шорсткість |
мм |
2 |
0,3 |
3 |
0,15 |
0,4 |
0,1 |
0,2 |
1 |
0,4 |
2 |
|
Вільний напір Нсв |
м |
8,5 |
12 |
8 |
10 |
6 |
20 |
15 |
18 |
35 |
11 |
|
Коліно (r/R') |
|
0,1 |
0,2 |
0,7 |
0,3 |
0,8 |
0,4 |
0,9 |
0,5 |
1 |
0,6 |
Завдання 3

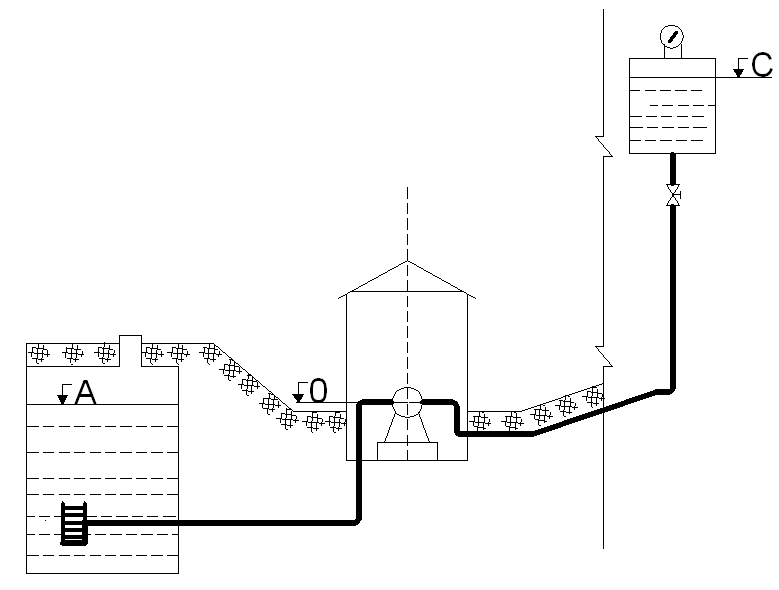

Схема установки
Рис. 3
