Загальний вид теодоліта Т30 В прямовисне положення прилад приводиться при допомозі циліндричного рівня 7, для юстування якого є два гвинти 5. Підставка 12 теодоліта жорстко скріплена з дном футляра. Хід піднімальних гвинтів 13 підставки регулюються гайкою. Закріпний 4 і навідний 14 гвинти лімба розташовані в корпусі підставки. Закріпний 6 і навідний 11 гвинти алідади розташовані з однієї сторони теодоліта. Закріпний гвинт 9 зорової труби 1 знаходиться у верхній частині колонки приладу, а навідний гвинт 10 - біля її основи. Для наближеного наведення на ціль на трубі закріплені два оптичних візири 2. Будь- який із візирів можна зняти, а на його місце прикріпити

Загальний вид теодоліта Т30

 циліндричний рівень 17 з дзеркалом 20 (рис.46). Юстування рівня на трубі виконується гвинтами 18. Зорова труба теодоліта складається із об'єктива 21 (рис.49), фокусуючої лінзи 22, сітки ниток 23 і двокомпонентного окуляра 24. Головка 8 гвинта фокусної лінзи (рис.45) розташована на колонці теодоліта. Горизонтальний і вертикальний круги теодоліта скляні. Ділення на них нанесені через 10' , кожне градусне ділення підписано. Відліки по кругах знімають з точністю до 1' за допомогою мікроскопа 15, розташованого поряд з окуляром зорової труби. В полі зору мікроскопа одночасно видно зображення штрихів вертикального  горизонтального кругів (рис. 47). Для вимірювання з великим ухилом зорової труби, а також для центрування теодоліта зоровою трубою використовуються насадки на окуляри зорової труби і мікроскопа. На боковій кришці колонки теодоліта є посадочний паз 16 для прикріплення орієнтир - бусолі 19 (рис.46).

Оптична схема теодоліта Т30 одноканальна. Промінь світла, відбившись від дзеркала 27 (рис. 49), через захисне скло 28 освітлює штрихи вертикального круга 26. Зображення штрихів вертикального круга призмою 29 через двокомпонентну лінзу 30 передаються в площину зображення штрихів горизонтального круга 25. В подальшому зображення штрихів обох кругів призмою 31, лінзою 32 і призмою 33 передається в площину колективу 34, на якому нанесений індекс для оцінки долей ділення кругів. Зображення штрихів обох кругів і зображення індексу безпосередньо пентапризми 35 і об'єктиву мікроскопа 36 передаються в площину зображення і розглядаються через окуляр 37 мікроскопа.

Рис. 46. Верхня частина теодоліта Рис. 47. Поле зору труби



Рис. 48. Циліндричний рівень: а - будова рівня; б - ціна ділення рівня

8.4. Будова теодоліта 2Т30П

Теодоліт (рис. 8.1) призначений для вимірювання кутів в теодолітних та тахеометричних ходах, при розбивці планових і висотних знімальних сіток, для вимірювання відстаней з використанням нитяного далекоміра зорової труби, визначення магнітних азимутів за орієнтир-бусоллю, а також для нівелювання горизонтальним променем за допомогою циліндричного рівня на трубі.

Основними його частинами є горизонтальний кутомірний круг, вертикальний кутомірний круг, зорова труба, яка кріпиться на колонках, система циліндричних рівнів. Кутомірні круги мають співвісні з ними алідади з відліковими пристроями.

Теодоліт кріпиться на штативі підставкою із трьома підйомними гвинтами. Під кожухом знаходиться лімб, який служить для вимірювання горизонтальних кутів (має рівномірну кутову шкалу). Шкала виконана радіальними штрихами з позначенням градусних поділок за годинниковою стрілкою. Довжина дуги лімба між двома сусідніми штрихами в градусному вимірі має назву ціни поділки лімба.

Вісь горизонтального круга збігається із вертикальною віссю, навколо якої обертається прилад. Горизонтальна вісь з’єднує зорову трубу і вертикальний круг з алідадою, при цьому труба і круг насаджені на вісь наглухо, а алідада з відліковим пристроєм – вільно. Зорова труба обертається навколо осі через зеніт, тому вертикальний круг може знаходитися справа від труби (це положення “круг право” – КП) та зліва (положення “круг зліва” – КЛ).

Лімб закріплюється затискним гвинтом, а мікрометричним гвинтом наводиться точно на потрібну точку. Аналогічно є затискний та мікрометричний гвинти алідади.

Зорова труба закріплюється затискним гвинтом, а мікрометричним наводиться точно на предмет у вертикальній площині. Спеціальним кільцем проводиться фокусування. На кожусі вертикального круга  паз для кріплення бусолі. Труба служить для розглядання предметів, розташованих на відстані. Складовими частинами труби є об’єктив та окуляр. В сучасних приладах застосовано внутрішнє фокусування, завдяки чому труба герметична і в процесі фокусування не змінює своєї довжини. Установку зорової труби для спостереження (фокусування) виконують “по оку” обертанням діоптрійного кільця до отримання чіткого зображення сітки ниток і “по предмету” зміною положення фокусуючої лінзи за допомогою кремальєри до отримання чіткого зображення об’єктів спостереження. У теодоліта 2Т30П – гвинт кремальєри через порожнисту горизонтальну вісь приладу виведений на колонку. У передній фокальній площині окуляра розташована сітка ниток. яка дозволяє окрім візування напрямів визначати відстані за допомогою нитяноговіддалеміра (рис. 8.2).

Вертикальний круг приладу має подібну будову до горизонтального. Вісь обертання лімба та алідади співпадають.

Даний теодоліт є оптичними і влаштований так, що зображення шкал із горизонтального та вертикального кругів передаються на мікроскоп, який знаходиться поруч із зоровою трубою. Це підвищує точність і зручність у роботі з приладом – у полі зору мікроскопа спостерігаються відліки одразу із двох кругів.

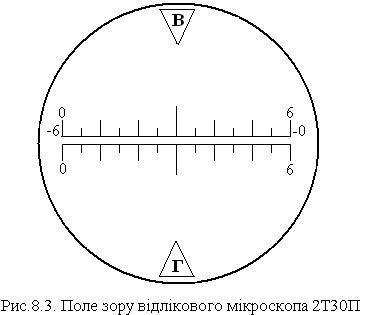

Штриховий мікроскоп – це оптичний пристрій, у полі зору якого видно відліковий штрих; відносно нього переміщуються зображення поділок лімбів горизонтального (Г) і вертикального (В) кругів. Ціна поділки лімба 05¢, десяті частки поділки оцінюються“на око” (рис.8.3).

Система рівнів служить для встановлення теодоліта (або його окремих частин) у правильне положення відносно горизонтальної площини. Рівні бувають циліндричні та круглі. Теодоліти обладнані переважно циліндричними рівнями. Ампула такого рівня являє собою заповнену сірчаним ефіром або етиловим спиртом скляну трубку з веретеноподібною внутрішньою поверхнею. Паразаповнюючої рідини утворює бульбашку рівня. З зовнішнього боку ампули наносять шкалу з ціною поділки від 1² до 2¢. Центр шкали вважають за нуль-пункт. Якщо бульбашка рівня знаходиться у нуль-пункті, то вісь циліндричного рівня займає горизонтальне положення.

Круглий рівень застосовують лише на деяких типах теодолітів, де він відіграє допоміжну роль установчого рівня.

Будова теодоліта 2Т5К



1 - колонка; 2 - ручка; 3 - клинове кільце; 4 - зорова труба; 5 - коліматорний візир; 6 - дзеркало; 7 - кремальєра; 8 - бокова кришка; 9 - рукоятка переводу горизонтального кругу; 10 - закріпний гвинт підставки; 11 - підйомний гвинт; 13 - окуляр оптичного центриру; 14 - ілюмінатор круга - шукача; 15 - юстувальний гвинт для приведення МО до нуля; 16 - мікроскоп.

Ознайомлення з будовою теодоліту 2Т5К та його відліковими пристроями

Теодоліт 2Т5К призначений для вимірювання кутів у геодезичних мережах згущення, знімальних мережах, для теодолітних зйомок, вирішення завдань інженерної геодезії. 6

Теодоліт забезпечений оптичним компенсатором, який самостійно встановлюється і замінює рівень при алідаді вертикального кута.

Особливості теодоліту 2Т5К:

а) система вертикальної осі неповторювальна;

б) роль рівня при алідаді вертикального круга виконує оптичний компенсатор з індексом, який сам встановлюється;

в) відліки по лімбу знімаються по одній його стороні;

г) для спрощення вирахувань вертикальних кутів оцифровку вертикального лімба виконано по секторах від 0 до 75 і від мінус 0 до мінус 75;

д) навідні гвинти зорової труби і алідади горизонтального круга розташовані співосно з відповідними закріпними гвинтами куркового типу. Обидві пари гвинтів розташовані з однієї сторони теодоліту. Це прискорює перехід від наведення зорової труби за азимутом до наведення її в вертикальній площині.
