15. Жқ негізгі параметрлері. Статикалық оесқ сыртқы ұйымдастыруыжәне уақыт диаграммалары. ОесҚмикросхемалары.
Ақпараттық сиымдылығы— максималь мүмкін болған ақпарат көлемі және шапшаң іскерлігі, жады құрылғыларының маңызды параметрлеріне жатады. Ол битпен немесе сөзбен(баитпен) есептеледі. Тез әсерлігі(өнімділік) ЖҚ жазу уақтымен бағаланады,оқу және жазу/оқу циклінің ұзақтығымен
Жазу уақыты- жазу сигналы пайда болғанан кейін кіру сөзбен берілетін күйге жазу ұяшығын келтіретін уақыт интервалы.
Оқу уақыты-оқу сигналының пайда болуы және СҚ шығысында сөздің пайда болумезетерінің арасындағы уақыт интервалы.
Время считывания— интервал между моментами появления сигнала чтения и слова на выходе ЗУ. Циклы записи и чтения — это время между двумя последовательностями записи или чтения. Длительности циклов могут превышать времена записи и чтения, так как после этих операций может потребоваться время для восстановления начального состояния ЗУ.
Негізгі(эксплуатациялық немесе өлшенетін) параметрлерінен басқа, СҚ қалыпты жұмыс істеу үшін бірнеше режимді параметрлерімен қамтамасыз ету керек.
Сақтау құрылғысын басқаратын бірнеше сигналдары бар болғандықтан, оларға ұзақтығы ғана емес және олардың бір бірімен уақытта орналасуы да беріледі.
6.3.3 Статикалық оперативті сақтау құрылысының сыртқы ұйымдастыруы және уқыт диаграммалары.
Статикалық оперативті құрлғылар номенклатурасында микросхемалар бір разрядты және (словарлы) сөздікпен ұйымдастырылған микросхемалармен берілген. Статикалық сақтау құрылғысының сыртқы ұйымдастыру 64 Кбита (8К×8) сиымдылығы 68 суретте көрсетілген.
В номенклатуре статических ЗУ представлены микросхемы с одноразрядной и словарной организацией. Внешняя организация статического ЗУ ёмкостью 64 Кбита (8К×8) показана на рисунке 68.Еске сақтау құрылғысының мүмкін болған сигналдарының жиынтығы
68суретСтатикалық еске сақтау құрылғысының сыртқы ұйымдастырудың мысалы.
A — адресі. Разрядтығы n еске сақтау құрылғысының ұяшықтарының санымен анықталады, яғни сақтау құрылғысында максимал мүмкін сөздердің санымен N=2n,ал n=log2N. Мысалы, ЕСҚ сиымдылығы 8К сөз тең болса, сөзбен білдіретін оның13-разрядты адрестері болады: A=a12a11a10…a0,ал сиымдылығы 64Ксөздің-16-разрядты адрестері: A=a15a14a13…a0
DI және DO — кіріс және шығыс шиналары; m — олардың разрядтығы. Қарастырылған мысалда DI жәнеDO жалпы бір DIO шинаға біріктірілген.CS—Кристалдың таңдауы: берілген микросхемаға жұмыс істеуге рұқсат ете ме немесе тиым салама.
R/W — оқу немесе жазу. R/W=1— «оқу», R/W=0 — «жазу».
CE —
Chip Enable — шығысқа рұқсат
ету, оның пассивті күйі
шығыстарды үшінші күйге ауыстырады.Еске
сақтау құрылғысының жұмысы кестемен
бейнеледі.(9 кесте)
9кесте ЕСҚ жұмыс істеу режимінің берілуі
|
|
|
R/W |
A |
DIO |
Режимі |
|
1 |
X |
X |
X |
Z |
сақтау |
|
0 |
X |
0 |
A |
DI |
жазу |
|
0 |
0 |
1 |
A |
DO |
оқу |

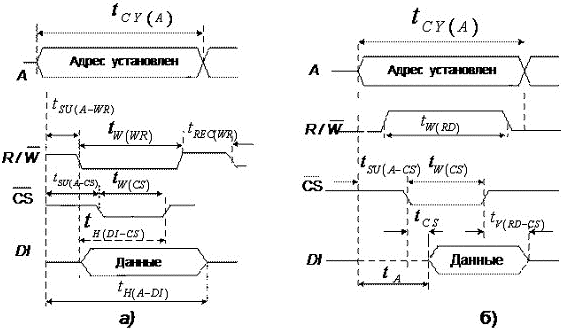

69сурет Үрдістердің уақыт диаграммалары. Жазу а)және оқу б)статикалық еске сақтау құрылғысында
Функционирование ЗУ во времени регламентируется временными диаграммами, устанавливаемые изготовителями. В основу кладутся определённые требования. Например, чтобы исключить возможность обращения к другой ячейке, рекомендуется подавать адрес раньше, чем другие сигналы, с опережением на время его декодирования. Адрес должен держаться в течение всего цикла обращения к памяти.
Затем
следует подать сигналы, определяющие
направление передачи данных и, если
предполагается запись, то записываемые
данные, а также сигнал выборки кристалла.
Среди этих сигналов будет и стробирующий,
т.е. выделяющий временной интервал
непосредственного выполнения действия.
Таким сигналом для разных ЗУ может
служить как сигнал R/W, так и сигнал
.
Если задана операция чтения, то дополнительно подаётся сигнал разрешения выхода. После подачи указанных выше сигналов ЗУ готовит данные для чтения, что требует определённого времени. По заднему фронту сигнала R, положение которого должно обеспечивать установление правильных данных на выходе ЗУ, данные считываются из ЗУ.
Требования к взаимному расположению двух сигналов (например, A и B) задаётся временами предустановки, доступа, удержания и сохранения.
Время предустановки сигнала A относительно сигнала B:tSU(A–B)— это интервал между началами обоих сигналов.
69 а, б суреттеtSU(A–CS)жәнеtSU(A–WR) белгіленген..Бұл CS және WR сигналдарын алдын ала адреске байланысты орнату уақыты.Жету уақытыA символыменбелгіленеді(Access деген сөзден)-басқаратын сигналдардың пайда болуынан шығыста ақпараттық сигналдың пайда болуының арасындағы уақыт интервалы.
Адреске байланысты жету уақыты tA(A) белгілейді, кейде жәй tAдейді.. Осыған ұқсас,CSсигналына байланысты жету уақыты tA(CS)тең, оныtCS белгілейді.
Ұстау уақыты— А сигналының басталуымен және В сигналының аяқталуының арасындағы уақыт интервалы. tH(A–B).tH(A–DI) оқу циклы. Адресті, кірістегі берілгендерді алғанша ұстап тұратын уақыт.
Сақтау уақыты tV(A–B) —А сигналының аяқталуымен В сигналының аяқталуының арасындағы уақыт интервалы.
69,б суретте «кристаллдарды таңдау» (немесе оқу сигналы)сигналдарына байлынысты берілгендерді сақтау уақыты.Бұл интервал ақпаратты оқығанда қате болу ықтималдығын азайту үшін қолданады.
Сигналдың ұзақтығы tW белгіленеді. (индекс Width-ені сөзден).
