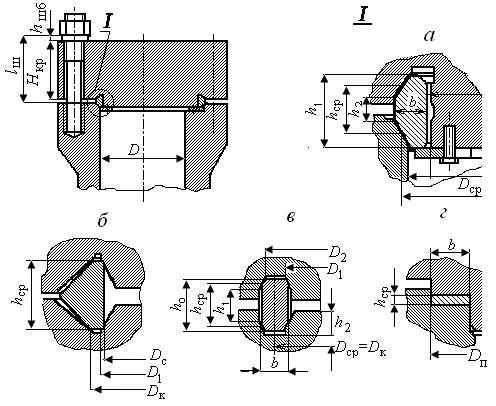

Рис. 11.7. Основные конструкции уплотнений затворов высокого давления:
а– двухконусное уплотнение; б – конусное уплотнение; в – уплотнение с плоской прокладкой; г и д – волнообразное уплотнение; е – треугольное уплотнение
(«дельта-затвор»)
Рис. 11.8. К расчету усилий, действующих на затворы высокого давления
где γ=47° − угол конуса уплотнительной поверхности крышки и фланца; Dк – диаметр контакта уплотнительных поверхностей.
Приближенно можно принять Qв = 0,05Qд .
Уплотнительное соединение с кольцом восьмиугольного сечения
(рис. 11.7,в). Общее усилие
Q = Qä + Qâ ,
Qä = 0,25π Dñð pp ; Qâ = 0,5k1π Dñðσ ñì l sin(γ + ρ ) ,
cos(ρ )
где k1=4 – 0,102pp при расчетном давлении меньше 29,4 МПа; k1 = 1 при больших давлениях;
σсм = 1,2σ20Т – герметизирующее напряжение при смятии уплотнительного кольца в условиях эксплуатации;
l – ширина уплотнительной поверхности;
ρ = 11°40’ – угол трения в уплотнительных поверхностях. Уплотнительное соединение с плоской прокладкой (рис. 11.7,г). Расчеты проводятся по формулам
262
