Схематичне зображення великого
і малого кола кровообігу
-
Праве
передсердя (atrium dextrum).
|
-
Ліве
передсердя (atrium
sinistrum).
|
-
Правий
шлуночок (ventriculus dexter).
|
-
Лівий
шлуночок (ventriculus
sinister).
|
-
Аорта
(aorta).
|
-
Нижня
порожниста вена (v.
cava inferior).
|
-
Легеневий
стовбур (truncus pulmonalis).
|
-
Права
легенева артерія (a.
pulmonalis
dextra).
|
-
Ліва
легенева артерія (a.
pulmonalis
sinistra).
|
-
Праві
верхня та нижня легеневі вени (vv.
pulmonales
dextrae
superior et
inferior).
|
-
Ліві
верхня та нижня легеневі вени (vv.
pulmonales
sinistrae
superior et
inferior).
|
-
Верхня
порожниста вена (v.
cava superior).
|
Схематичне зображення
провідної системи серця
-
Пазухо-передсердний
вузол (nodus
sinuatrialis).
|
-
Передсердно-шлуночковий
вузол (nodus
atrioventricularis).
|
-
Гілки
пазухо-передсердного вузла до верхньої
порожнистої вени.
|
-
Гілки
пазухо-передсердного вузла до правого
вушка серця.
|
-
Гілки
пазухо-передсердного вузла до нижньої
порожнистої вени.
|
-
Гілки
пазухо-передсердного вузла до правого
передсердя.
|
-
Передній
міжвузловий пучок (Венкебаха)
(fasciculus
internodalis
anterior).
|
-
Задній
міжвузловий пучок (Бахмана) (fasciculus
internodalis
posterior).
|
-
Середній
міжвузловий пучок (Торелла) (fasciculus
internodalis
medius).
|
-
Гілки
пазухо-передсердного вузла до лівого
вушка серця.
|
-
. Гілки
передсердно-шлуночкового вузла до
нижньої порожнистої вени
|
-
.
Передсердно-шлуночковий пучок - Гіса
(fasciculus
atrioventricularis).
|
-
Права
ніжка передсердно-шлуночкового пучка
(crus dextrum
fasciculus
atrioventricularis).
|
-
Ліва
ніжка передсердно-шлуночкового
пучка(crus
sinistrum
fasciculus
atrioventricularis).
|
-
Підендокардіальні
гілки (волокена Пуркін’є) (rami
subendocardiales).
|
-
Гілки
пазухо-передсердного вузла до лівого
передсердя
|
Схематичне
зображення формування і основних
гілок спинномозкового нерва.
|
-
Задній
ріг спинного мозку (cornu
posterius).
|
-
Задній
корінець спинного мозку (radix
posterior).
|
-
Спинномозковий
вузол (ganglion spinale).
|
-
Оболонна
гілка (ramus meningeus).
|
-
Спинномозковий
нерв (nervus spinalis).
|
-
Задня
гілка спинномозкового нерва
(r. dorsalis nervi spinalis).
|
-
Передня
гілка спинномозкового нерва
(r. ventralis nervi spinalis).
|
-
Біла
сполучна гілка (r.
communicans albus).
|
-
Симпатичний
стовбур (truncus sympathicus).
|
-
Передній
корінець спинного мозку (radix
ventralis).
|
-
Передній
ріг спинного мозку (cornu
anterius).
|
-
Бічний
ріг спинного мозку (cornu
laterale).
|
-
Присередня
гілка задньої гілки (r.
medialis rami
dorsalis).
|
14.
Бічна гілка передньої гілки (r.
lateralis rami
ventralis).
|
Варіанти простої рефлекторної
дуги вегетативної нервової системи
-
Задній
корінець спинного мозку (radix
posterior).
|
-
Спинномозковий
вузол (ganglion spinale).
|
-
Спинномозковий
нерв (nervus spinalis).
|
-
Передній
корінець спинного мозку
(radix ventralis).
|
-
Біла
сполучна гілка (r.
communicans albus).
|
-
Сіра
сполучна гілка (r.
communicans griseus).
|
-
Симпатичний
стовбур (truncus sympathicus).
|
-
Проміжний
вузол (ganglion intermedius).
|
-
Термінальний
(кінцевий) вузол (ganglion
terminale).
|
-
Постгангліонарне
симпатичне нервове волокно.
|
-
Прерферичний
відросток вісцерально-чутливого
нейрона.
|
-
Вставний
нейрон анімальної рефлекторної дуги.
|
-
Вставний
нейрон вегетативної рефлекторної
дуги.
|
-
Еффекторний
нейрон анімальної рефлекторної дуги.
|
-
Чутливий
нейрон вегетативної рефлекторної
дуги.
|
-
Тіла
еффекторних нейронів вегетативної
рефлекторної дуги.
|

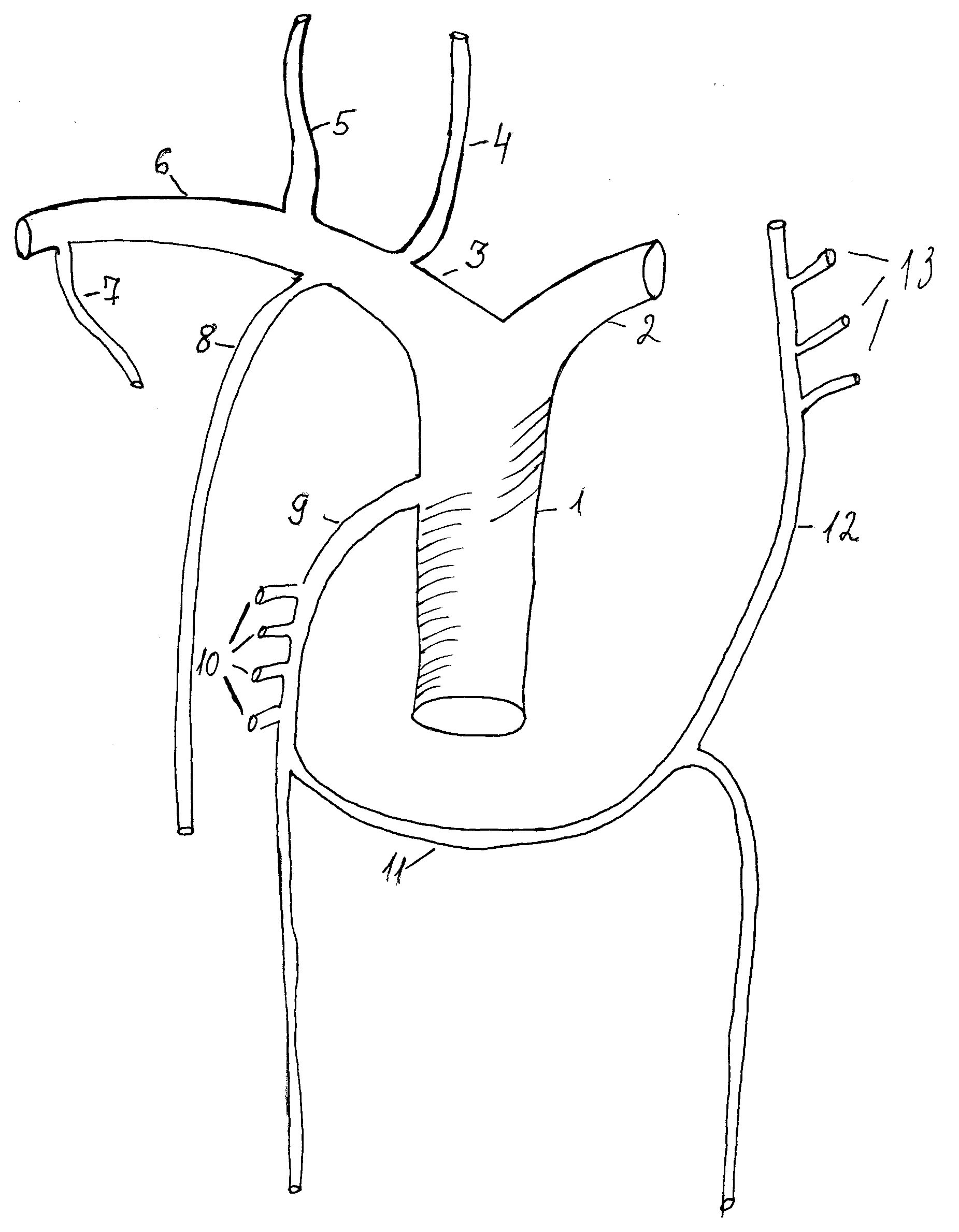

Схематичне
зображення формування і приток верхньої
порожнистої вени
|
-
Верхня
порожниста вена (v.
cava superior).
|
-
Ліва
плечо-головна вена (v.
brachiocephalica
sinister).
|
-
Права
плечо-головна вена (v.
brachiocephalic dexter).
|
-
Внутрішня
яремна вена (v.
jugularis interna).
|
-
Хребтова
вена (v. vertebralis).
|
-
Підключична
вена (v. subclavia).
|
-
Грудо-надчеревна
вена (v.
thoracoepigastrica).
|
-
Внутрішньогрудна
вена (v.
thoracica
interna).
|
-
Непарна
вена (v. azygos).
|
-
Задні
міжреброві вени (vv.
intercostales posteriores).
|
-
Напівнепарна
вена (v. hemiazygos).
|
-
Додаткова
напівнепарна вена (v.
hemiazygos
accessoria).
|
-
Ліві
верхні міжреброві вени (vv.
intercostales
superior sinistrae).
|
Схематичне зображення
топографії компонентів кореня правої
і лівої легень
-
Правий
головний бронх (bronchus
principalis dexter).
|
-
Права
легенева артерія (a.
pulmonalis
dextra).
|
-
Праві
легеневі вени (vv.
pulmonales
dextrae).
|
-
Ліва
легенева артерія (a.
pulmonalis
sinistra).
|
-
Лівий
головний бронх (bronchus
principalis sinister).
|
-
Ліві
легеневі вени (vv.
pulmonales
sinistrae).
|
-
Легенева
зв’язка (lig. pulmonale).
|
-
Втиснення
непарної вени (impressio
v.
hemiazygos).
|
-
Втиснення
аорти (impressio aortae).
|
-
Серцеве
втиснення (impressio
cardiaca).
|
-
Ворота
легені (hilum pulmonis).
|
Схематичне зображення
артеріальної сітки ліктьового суглоба
|
-
Плечова
артерія (a. brachialis).
|
-
Глибока
артерія плеча (a.
profunda
brachii).
|
-
Верхня
ліктьова побічна артерія (a.
collateralis
ulnaris superior).
|
-
Нижня
ліктьова побічна артерія (a.
collateralis
ulnaris inferior).
|
-
Передня
гілка ліктьової поворотної артерії
(r. anterior
a. recurrens
ulnaris).
|
-
Задня
гілка ліктьової поворотної артерії
(r. posterior
a. recurrens
ulnaris).
|
-
Ліктьова
поворотна артерія (a.
recurrens
ulnaris).
|
-
Ліктьова
артерія (a.
ulnaris).
|
-
Спільна
міжкісткова артерія (a.
interossea
communis).
|
-
Передня
міжкісткова артерія (a.
interossea
anterior).
|
-
Задня
міжкісткова артерія (a.
interossea posterior).
|
-
Поворотна
міжкісткова артерія (a.
interossea
recurrens).
|
-
Променева
артерія (a. radialis).
|
-
Променева
поворотна артерія (a.
recurrens radialis).
|
-
Середня
побічна артерія (a.
collateralis media).
|
-
Променева
побічна артерія (a.
collateralis radialis).
|
Схематичне зображення
тильної і долонної артеріальних сіток
та поверхневої і глибокої артеріальних
дуг долоні
-
Ліктьова
артерія (a. ulnaris).
|
-
Глибока
долонна гілка ліктьової артерії (r.
palmaris profundus a. ulnaris).
|
-
Поверхнева
долонна дуга (arcus palmaris
superficialis).
|
-
Ліктьова
долонна артерія найменшого пальця
(a. ulnaris palmaris digiti minimi).
|
-
Загальні
долонні пальцеві артерії (aa.
digitales palmares communes).
|
-
Власні
долонні пальцеві артерії (aa.
digitales palmares propriae).
|
-
Променева
артерія вказівного пальця (a.
radialis indicis).
|
-
Поверхнева
гілка променевої артерії (r.
superficialis a. radialis).
|
-
Променева
артерія (a. radialis).
|
-
Глибока
долонна дуга (arcus palmaris
profundus).
|
-
Долонні
п’ясткові артерії (aa.
metacarpeae palmares).
|
-
Перша
артерія великого пальця кисті (a.
princes pollicis).
|
-
Передня
міжкісткова артерія (a.
interossea anterior).
|
-
Долонна
зап’ясткова сітка (rete
carpale palmare).
|
-
Долонна
зап’ясткова гілка променевої артерії
(r. carpalis palmaris a. radialis).
|
-
Долонна
зап’ясткова гілка ліктьової артерії
(r. carpalis palmaris a. ulnaris).
|
Схематичне зображення іннервації
шкіри плеча та передпліччя
-
Верхній
бічний шкірний нерв плеча (n.
cutaneus
brachii
lateralis
superior).
|
-
Задній
шкірний нерв плеча (n.
cutaneus
brachii
posterior).
|
-
Бічний
шкірний нерв передпліччя (n.
cutaneus
antebrachii
lateralis).
|
-
Присередній
шкірний нерв передпліччя (n.
cutaneus
antebrachii
medialis).
|
-
Присередній
шкірний нерв плеча (n.
cutaneus
brachii
medialis).
|
6,9
Міжреброві нерви (nn.
intercostales).
|
-
Надключичні
нерви (nn.
supraclaviculares).
|
-
Задній
шкірний нерв передпліччя (n.
cutaneus
antebrachii
posterior).
|
Схематичне зображення
іннервації шкіри тильної та долонної
поверхонь кисті
1,5
Долонна гілка ліктьового нерва (r.
palmaris n.
ulnaris).
|
2,6
Долонна гілка серединного нерва (r.
palmaris n.
medianus).
|
-
Тильні
пальцеві гілки променевого
нерва (nn. digitales
dorsales n.
radialis).
|
-
Тильні
пальцеві гілки ліктьового нерва (nn.
digitales
dorsales n.
ulnaris).
|
Схематичне зображення
топографії складових компонентів
печінково-дванадцятипалої зв‘язки
-
Спільна
жовчна протока (ductus
choledochus).
|
-
Ворітна
вена (v. portae).
|
-
Власна
печінкова артерія (a.
hepatica
propria).
|
-
Черевний
стовбур (truncus coeliacus).
|
-
Жовчний
міхур (vesica biliaris).
|
-
Міхурова
протока (ductus cysticus).
|
-
Дванадцятипала
кишка (duodenum).
|
-
Права
печінкова протока (ductus
hepaticus
dexter).
|
-
Ліва
печінкова протока (ductus
hepaticus
sinister).
|
-
Загальна
печінкова протока (ductus
hepaticus communis).
|
Схематичне зображення
артеріальної сітка колінного суглоба
|
-
Стегнова
артерія (a.
femoralis).
|
-
Низхідна
колінна артерія (a.
descendens
genus).
|
-
Присередня
верхня колінна артерія (a.
superior
medialis
genus).
|
-
Підколінна
артерія (a. poplitea).
|
-
Середня
колінна артерія (a.
media genus).
|
-
Присередня
нижня колінна артерія (a.
inferior
medialis
genus).
|
-
Задня
поворотна великогомілкова артерія
(a. recurrens
tibialis
posterior).
|
-
Задня
великогомілкова артерія (a.
tibialis posterior).
|
-
Малогомілкова
огинальна гілка (r.
circumflexus
fibularis).
|
-
Передня
великогомілкова артерія (a.
tibialis
anterior).
|
-
Передня
поворотна великогомілкова артерія
(a. recurrens
tibialis
anterior).
|
-
Бічна
нижня колінна артерія (a.
inferior lateralis genus).
|
-
Бічна
верхня колінна артерія (a.
superior
lateralis genus).
|
Схематичне зображення
формування ворітної вени, її розгалуження
в печінці та формування печінкових вен
(чудесної венозної сітки печінки)
-
Ворітна
вена (v.
porta).
|
-
Верхня
брижова вена (v. mesenterica
superior).
|
-
Нижня
брижова вена (v. mesenterica
inferior).
|
-
Селезінкова
вена (v. lienalis).
|
-
Ліва
шлунково-чепцева вена (v.
gastroepiploica
sinistra).
|
-
Ліва
шлункова вена (v. gastrica
sinistra).
|
-
Печінкова
вена (v. hepatica).
|
-
Нижня
порожниста вена (v.
cava inferior).
|
-
Права
шлункова вена (v.
gastrica
dextra).
|
-
Припупкові
вени (vv. paraumbilicales).
|
Схематичне зображення формування
і приток нижньої порожнистої вени
-
Нижня
порожниста вена (vena
cava inferior).
|
-
Ліва
спільна клубова вена (v.
iliaca
communis
sinistra).
|
-
Зовнішня
клубова вена (v.
iliaca
externa).
|
-
Внутрішня
клубова вена (v.
iliaca
interna).
|
-
Ліва
яєчкова (яєчникова) вена (v.
testicularis (ovarica) sinistra).
|
-
Поперекові
вени (vv. lumbales).
|
-
Висхідна
поперекова вена (v.
lumbalis
ascendens).
|
-
Ліва
ниркова вена (v.
renalis
sinistra).
|
-
Ліва
наднирникова вена (v.
suprarenalis sinistra).
|
-
Нижні
діафрагмальні вени (vv.
phrenicae
inferiores).
|
-
Ліва
печінкова вена (v.
hepatica sinistra).
|
-
Проміжна
печінкова вена (v.
hepatica intermedia).
|
-
Права
печінкова вена (v.
hepatica dextra).
|
-
Права
наднирникова вена (v.
suprarenalis dextra).
|
-
Права
ниркова вена (v.
renalis dextra).
|
-
Права
яєчкова (яєчникова) вена (v.
testicularis
(ovarica)
dextra).
|
Схематичне зображення
кава-кавальних анастомозів
|
-
Верхня
порожниста вена (v.
cava superior).
|
-
Нижня
порожниста вена (v.
cava inferior).
|
-
Ліва
плечо-головна вена (v.
brachiocephalica
sinistra).
|
-
Ліва
внутрішня яремна вена (v.
yugularis
interna
sinistra).
|
-
Ліва
підключична вена (v.
subclavia
sinistra).
|
-
Права
плечо-головна вена (v.
brachiocephalica
dextra).
|
-
Внутрішньогрудна
вена (v.
thoracica
interna).
|
-
Грудо-надчеревна
вена (v.
thoracoepigastrica).
|
-
Додаткова
напівнепарна вена (v.
hemiazygos
accessoria).
|
-
Ліві
верхні міжреброві вени (vv.
intercostales superior sinistrae).
|
-
Напівнепарна
вена (v. hemiazygos).
|
-
Поперекові
вени (vv. lumbales).
|
-
Спільна
клубова вена (v.
iliaca
communis).
|
-
Внутрішня
клубова вена (v.
iliaca
interna).
|
-
Зовнішня
клубова вена (v.
iliaca
externa).
|
-
Нижня
надчеревна вена (v.
epigastrica inferior).
|
-
Поверхнева
надчеревна вена (v.
epigastrica
superficialis).
|
-
Непарна
вена (v.
azygos).
|
-
Задні
міжреброві вени (vv.
intercostales posteriores).
|
Схематичне зображення
порто-кавальних анастомозів
-
Хребтова
вена (v.
vertebralis).
|
-
Права
плечо-головна вена (v.
brachiocephalica
dextra).
|
-
Верхня
порожниста вена (v.
cava
superior).
|
-
Стравохідні
вени (vv.
oesophageales).
|
-
Ліва
шлункова вена
(v. gastrica sinistra).
|
-
Селезінкова
вена
(v. lienalis).
|
-
Нижня
брижова вена (v.
mesenterica inferior).
|
-
Верхня
прямокишкова вена (v.
rectalis
superior).
|
-
Нижня
прямокишкова вена (v.
rectalis
inferior).
|
-
Середня
прямокишкова вена (v.
rectalis
media).
|
-
Внутрішня
клубова вена (v.
iliaca
interna).
|
-
Зовнішня
клубова вена (v.
iliaca
externa).
|
-
Нижня
порожниста вена (v.
cava
inferior).
|
-
Поверхнева
надчеревна вена (v.
epigastrica
superficialis).
|
-
Нижня
надчеревна вена (v.
epigastrica
inferior).
|
-
Верхня
брижова вена (v.
mesenterica
superior).
|
-
Припупкові
вени (vv.
paraumbilicales).
|
-
Ворітна
вена (v.
porta).
|
-
Внутрішньогрудна
вена (v.
thoracica
interna).
|
-
Грудо-надчеревна
вена (v.
thoracoepigastrica).
|
-
Напівнепарна
вена (v.
hemiazygos).
|
-
Непарна
вена (v.
azygos).
|
-
Задні
міжреброві вени (vv.
intercostales
posteriores).
|
-
Права
підключична вена (v.
subclavia
dextra).
|
-
Права
внутрішня яремна вена (v.
yugularis
interna
dextra).
|
