Запитання і завдання
Що називають форматом? Чим відрізняється основний формат від додаткового?
Як проводять рамку креслення?
Де розміщують основний напис та графу 26? Які їхні розміри?
Назвати основні типи ліній, які застосовують під час виконання креслень, а також співвідношення їхніх товщин.
У яких межах можна вибирати довжину штрихів для штрихової та штрихпунктирної ліній?
Що таке масштаб зображення? Які масштаби рекомендує ГОСТ 2.302-68?
Які розміри та типи шрифтів застосовують у машинобудівному кресленні?
Які загальні правила виконання штриховки на кресленнях?
Як виконують штриховку двох суміжних деталей?
Як проводять розмірні та виносні лінії для прямолінійного відрізка? кола? дуги? кута?
На якій мінімальній відстані проводять розмірну лінію від контуру? Від паралельної розмірної лінії?
Як записують розмірні числа при різних нахилах розмірних ліній для лінійних розмірів? для кутових розмірів?
Як виконують розмірні лінії та наносять розмірні числа, якщо не вистачає місця для стрілок та чисел?
Які правила нанесення розмірів конусності та нахилу?
15. Що називають спряженням? Які його основні елементи?
Варіанти завдань (геометричне креслення)
Швелери (ГОСТ 8240-32)
Таблиця 1
-
Варіант
№
швелера
Розміри, мм
Мас-
штаб
h
b
s
t
R
r
10
5
50
32
4,4
7,0
6,0
2,5
2:1
2
6,5
65
36
4,4
7,2
6,0
2,5
5
8
80
40
4,5
7,4
6,5
2,5
1:1
3
10
100
46
4,5
7,6
7,0
3,0
4
12
120
52
4,8
7,8
7,5
3,0
8
14
140
58
4,9
8,1
8,0
3,0
9
14а
140
62
4,9
8,7
8,0
3,0
19
16
160
64
5,0
8,4
8,5
3,5
20
16а
160
68
5,0
9,0
8,5
3,5
21
18
180
70
5,1
8,7
9,0
3,5
22
18а
180
74
5,1
9,3
9,0
3,5
23
20
200
76
6,2
9,0
9,5
4,0
1:2
10
24
240
90
5,6
10,0
10,7
4,0
11
24а
240
95
5,6
10,7
10,5
4,0
Балки двотаврові (ГОСТ 8239-72)
Таблиця 2
-
Варіант
№
профиля
Розміри, мм
Мас-
штаб
h
b
s
t
R
r
12
10
100
55
4,5
7,2
7,0
2,5
1 : 1
13
12
120
64
4,8
7,3
7,5
3,0
14
14
140
73
4,9
7,5
8,0
3,0
15
16
160
81
5,0
7,8
8,5
3,5
6
18а
180
100
5,1
8,3
9,0
3,5
1: 2
7
20
200
100
5,2
8,1
9,5
4,0
16
20а
200
110
5,2
8,6
9,5
4,0
17
22
220
110
5,4
8,7
10,0
4,0
18
22а
220
120
5,4
8,9
10,0
4,0
28
24
240
115
5,6
9,5
10,5
4,0
29
24а
240
120
5,6
9,8
10,5
4,0
ЗО
27
270
125
5,6
9,8
11,0
4,5
1 : 4
24
27а
270
135
6,0
10,2
11,0
4,5
25
30
300
135
6,5
10,2
12,0
5,0
26
30а
300
145
6,6
10,7
12,0
5,0
27
36
360
145
7,5
12,3
14,0
6,0

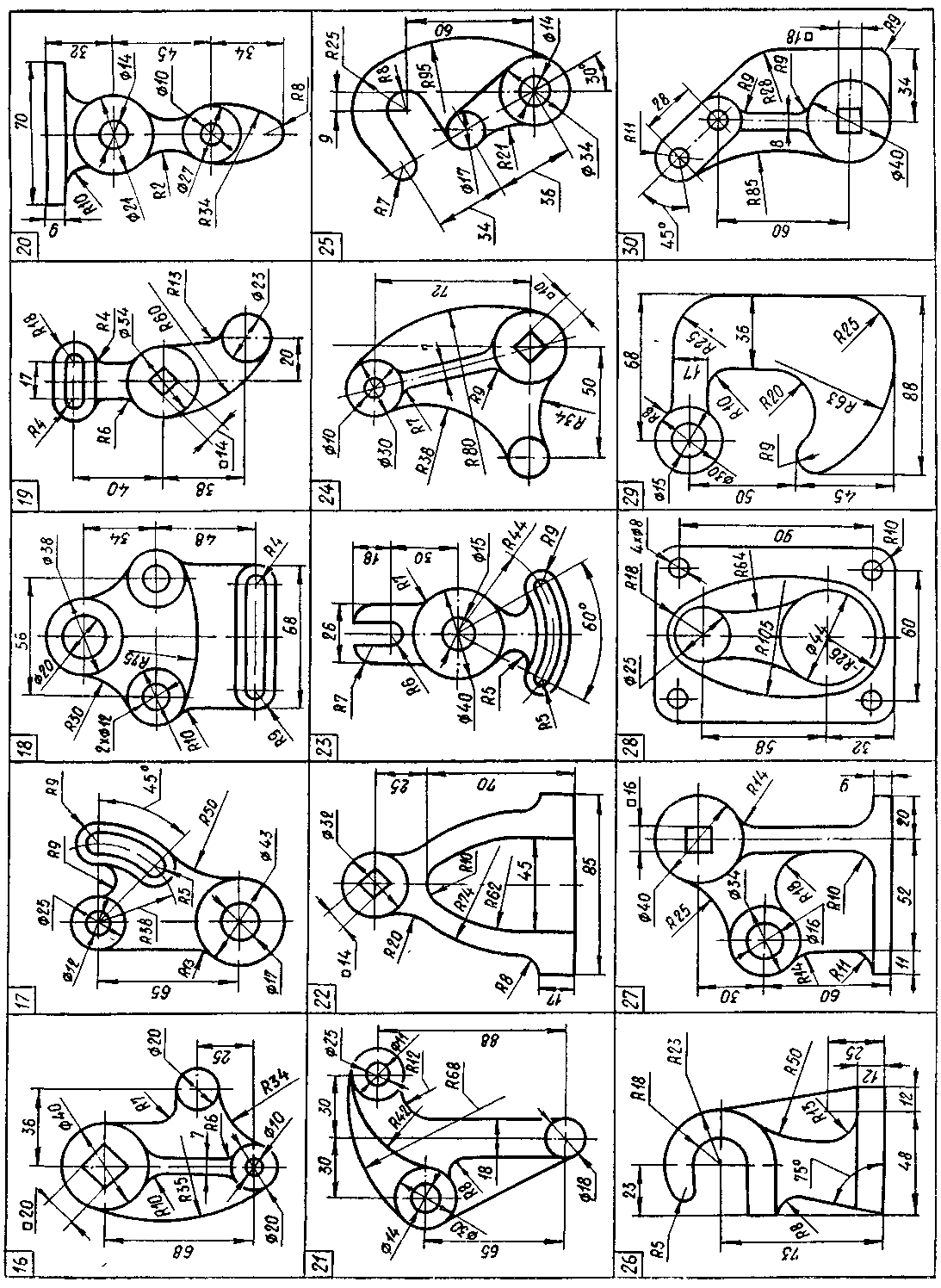

Рис. 1.7
Рис. 1.7 (закінчення)
Рис. 1.8
Рис. 1.8 (закінчення)
