2. Домашнее задание

2.1. Изучить процессы, происходящие в последовательном и параллельном контурах.

2.2. Оценить теоретически резонансную частоту и соответствующую линейную частоту fP, добротность Q, характеристическое сопротивление и ширину полосы пропускания для последовательного и параллельного контуров. Параметры компонентов контуров для данного стенда взять у лаборанта.

2.3 Рассчитать импеданс последовательного и параллельного контуров на частотах fP/2, fP и 2fP. Вычисления проводить в среде MachCAD на ЭВМ. Результаты занести в таблицу:

Табл. 1

f, кГц

Zтеор., Ом

Zтеор., рад

Zэксп., Ом

Zэксп., рад

3. Лабораторное задание

3.1. Собрать схему рис. 7 для исследования последовательного контура. Омметром измерить внутреннее сопротивление катушки RL. Каждая группа исследует контур, рассчитанный согласно п. 2 домашнего задания.

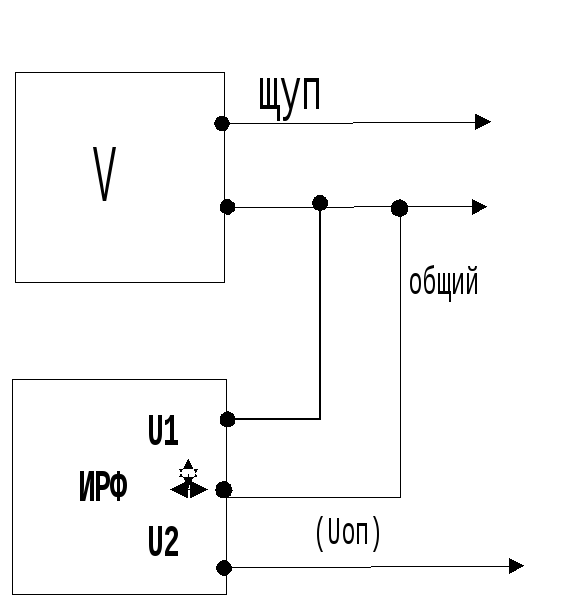

3.2. Определить напряжения Uкт1 и Uкт2 с помощью измерительной системы ИС на 10 частотах, меньших и больших резонансной. Отсчеты частоты удобно производить при изменении фазы UкT2 на 18 градусов.

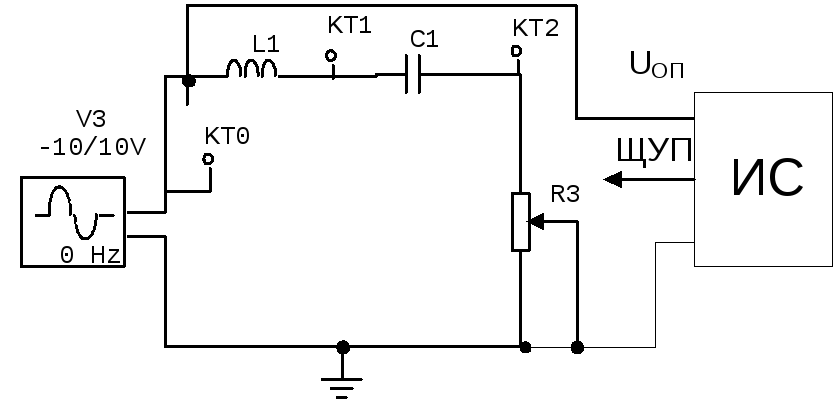

Рис. 7

Данные занести в таблицу:

Табл. 2

f, кГц

UKT1

KT1

UKT2

KT2

I

I

UC

C

3.3. Зная номинал R, рассчитать силу тока I и фазу тока . Результаты занести в таблицу 2. Построить резонансную кривую I(f)/IP и . Расчеты и построение графиков провести на компьютере в средеMathCAD.

3.4. Построить векторные диаграммы для частот и.

3.6. Найти импеданс контура на этих частотах (Z и Z ). Результаты занести в табл. 1 и сравнить с теоретическими.

3.7. Определить добротность и полосу пропускания контура. Сравнить с теоретическими. Результаты занести в таблицу:

Табл. 3

, кГц

эксп.

эксп.- теор.

Qтеор.

Qэксп.

Q

3.8. Собрать схему рис. 8 для исследования параллельного контура, рассчитанного каждой группой согласно п. 2 домашнего задания. Снять зависимость UКТ1 от частоты f генератора гармонического напряжения на 10 значениях частот.

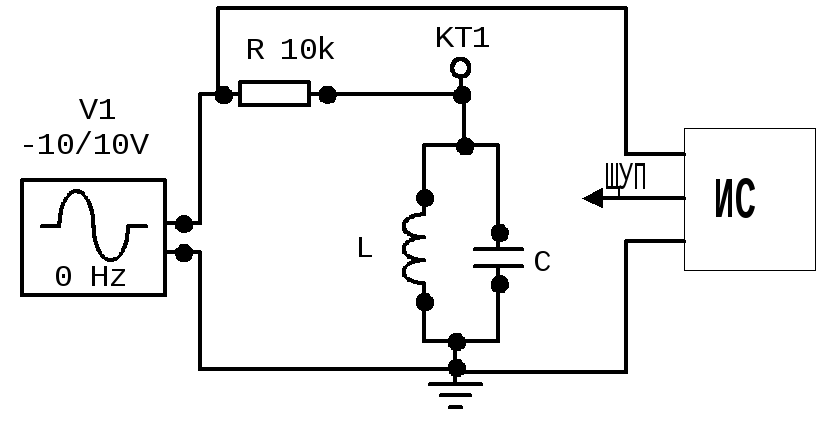

Рис. 8

Данные занести в таблицу:

Табл. 4

f, кГц

UKT1

KT1

3.9. Построить резонансную кривую . Определить полосу пропускания контура и его добротность Q. Результаты занести в табл. 5, аналогичную табл. 3.

4. Контрольные вопросы

  1. Как аналитически выражается гармонический ток?

  2. Что представляет собой мгновенное, среднее и действующее значения тока (напряжения)?

  3. Каким образом аналитически выражается гармонический ток (напряжение) на комплексной плоскости?

  4. Объясните процессы, происходящие в сопротивлении, индуктивности и емкости при воздействии гармонического тока.

  5. Что собой представляют треугольники сопротивлений и мощностей?

  6. Какие составляющие различают у всех пассивных элементов принципиальных электрических схем?

  7. В чем состоит сущность явления резонанса в последовательном контуре?

  8. Что такое характеристическое сопротивление?

  9. В чем состоит сущность явления резонанса в параллельном контуре?

  10. Как вычислить резонансную частоту контура?

  11. Что такое добротность контура и полоса пропускания контура? Как их определить опытным путем?

  12. Какие характеристики определяют частотные свойства резонансного контура?

  13. Как строится нормированная частотная характеристика колебательного контура?
