6. Содержание отчета
1. Расчет тока и напряжений (табл. 1 и рабочее поле MathCAD).
2. Векторная диаграмма цепи.
3. Таблица экспериментальных данных для двух частот в сравнении с теорией (табл. 4 и рабочее поле MathCAD).
4 Проверка выполнимости принципа суперпозиции в ЛЦГТ.
5. Выводы.
Контрольные вопросы
В чем смысл использования комплексных величин для описания прохождения гармонических токов по линейным цепям?
Какие цепи называются эквивалентными?
Приведите пример преобразования последовательной цепи с комплексным сопротивлением в эквивалентную параллельную.
В чем состоит эквивалентность источника тока и напряжения?
Напишите формулу эквивалентного преобразования треугольника в звезду.
Сколько независимых уравнений нужно записать для расчета цепи методами:
законов Ома и Кирхгофа; контурных токов; узловых потенциалов.
7.7. Напишите систему уравнений для расчета цепи данной работы методом контурных токов и методом узловых потенциалов.
7.8. Когда следует отдать предпочтение методу контурных токов, а когда методу узловых потенциалов?
7.9. Объясните принцип суперпозиции.
Что такое входное (внутреннее) сопротивление двухполюсника?
Объясните теорему компенсации.
Объясните теорему об эквивалентном источнике (генераторе).
Как экспериментально определить ЭДС и внутренне сопротивление эквивалентного генератора?
8. Литература 1 - 4,
ЛАБОРАТОРНАЯ РАБОТА №3
Исследование линейных резонансных электрических цепей гармонического тока
1. Цель работы
Изучить явления, происходящие в однофазных цепях гармонического тока. Экспериментально исследовать последовательный и параллельный колебательный контур.
Теория

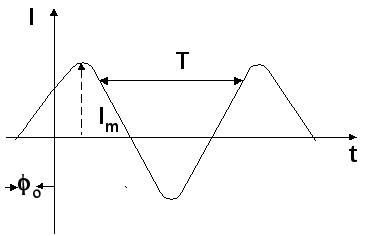

Синусоидальным током (напряжением) называется ток (напряжение), изменяющиеся по синусоидальному закону (рис. 1 а). Мгновенное значение гармонического тока определяется по формуле:
, (1)
где:
–амплитудное значение тока (А);
o – начальная фаза (рад);
= 2f – угловая (круговая) частота, (рад/сек);
–частота, т.е. число колебаний в секунду, (Гц);
T – период колебаний, (сек).
При расчетах цепей обычно используют действующие значения напряжения и тока. Действующее значение гармонического тока I численно равно значению такого постоянного тока, при котором в активном сопротивлении выделяется такая же тепловая мощность:
.
Подставив в это уравнение выражение для тока I и напряжения U из (1), получим соотношения:
Представление синусоидальных величин комплексными числами позволяет применить для анализа электрических цепей символический метод, при котором можно перейти от дифференциальных уравнений к алгебраическим.
Процесс, описываемый формулой (1), можно формально представить как вращение вектора с модулем Im в некотором фазовом пространстве против часовой стрелки с угловой частотой . Вторая ступень формализма – перенос фазового пространства на комплексную плоскость. Тогда реальный гармонический процесс (1) можно описать комплексным числом I(Im,). Третий аргумент t не записывается, но не забывается.

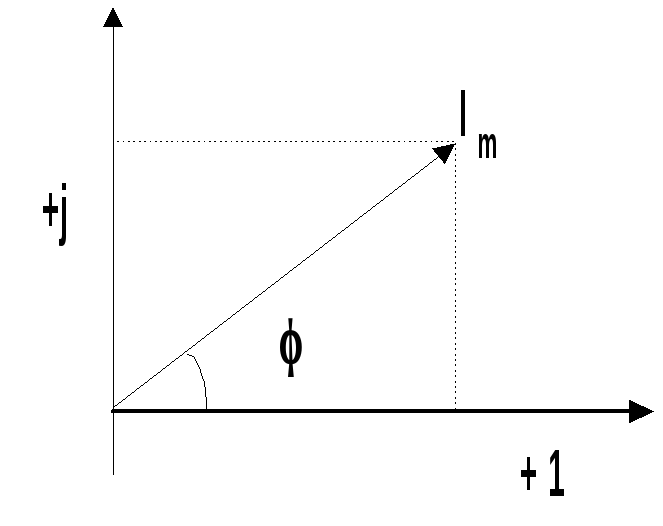

Для того чтобы представить заданный гармонический ток комплексным числом, проведем на комплексной плоскости из начала координат под углом к оси действительных величин вектор, длина которого в масштабе равна Im (рис. 1 б).
Рис. 1 а Рис. 1 б
