Вопросы для самопроверки
Дайте определение параллельного колебательного контура.
Какой резонанс возникает в параллельном колебательном контуре?
Чему равен угол φ в момент резонанса токов?
Поясните, почему резонанс в параллельном колебательном контуре называют резонанс токов?
Что такое избирательность?
При каких условиях параллельный контур обладает избирательностью по току? По напряжению?
Нарисуйте графики входного напряжения и тока параллельного колебательного контура в зависимости от частоты f при питании от источника напряжения с малым внутренним сопротивлением.
Нарисуйте графики входного напряжения и тока параллельного колебательного контура в зависимости от частоты f при питании от источника тока.
Запишите формулу эквивалентной добротности параллельного колебательного контура.
Поясните, как влияет величина внутреннего сопротивления источника на величину эквивалентной добротности и полосу пропускания параллельного колебательного контура?
Приборы и оборудование
Лабораторный стенд ЛКТЦ.
Соединительные провода (8 шт.).
Порядок выполнения работы
Проверка подготовки студентов к лабораторной работе по вопросам для самопроверки.
Подготовка лабораторной установки к работе, получение инструктажа по технике безопасности.
2.1 Ознакомиться с элементами, из которых собирают исследуемую цепь (рисунки 9.1 и 9.2): генератором на блоке Г3, вольтметрами V2 и V3, элементами RШ3, RS’, RД, LВ, CВ.
Собрать электрическую цепь по схеме (рисунок 9.1). Обозначение пунктир (---) означает, что у данных устройств вторая клемма уже заземлена и ее дополнительно заземлять не надо (V2, V3), V1 подключен к Г3 уже на стенде.
Рисунок 9.1 – Схема для исследования параллельного колебательного контура при питании от источника напряжения
Поставьте переключатели в следующие позиции:
– на блоке Г1 тумблер в положение «ВНУТР».
– на блоке Г1 переключатель диапазонов в позицию 2 – 20 кГц, регулятор частоты до отказа против часовой стрелки.
– на блоке Г2 переключатель формы сигнала в положение «f var » (крайняя позиция слева).
– на блоке Г3 тумблеры в положения «НОРМ» и «10 В».
– на блоке «V3-φ» переключатель в положение V3, тумблер напряжения в положение «10 В».
2.4 Пригласите преподавателя проверить собранную цепь.
2.5 Включить тумблеры в следующей последовательности: «СЕТЬ», «ГЕНЕРАТОР», «V2», «V3-φ».
Произведите исследования параллельного колебательного контура при питании от источника напряжения с малым внутренним сопротивлением. Для этого:
3.1 На блоке генератора Г3 ручкой регулировки напряжения установите по верхней шкале вольтметра PV1 напряжение на входе цепи 3 В.
ВНИМАНИЕ! При дальнейших опытах поддерживайте это значение напряжения неизменным на всех исследуемых частотах.
На блоке генератора Г1 медленно увеличивайте частоту генератора. По мере приближения к резонансной частоте сопротивление параллельного колебательного контура возрастает, значит, ток в неразветвленной части цепи и, следовательно, показания PV2 уменьшаются. Резонансная частота f0 соответствует минимальному показанию прибора PV2.
Занести значение f0 в таблицу 9.1 в строку 4.
Запишите показания приборов PV2 и PV3 на найденной частоте f0.
Плавно изменяя частоту генератора в разные стороны от резонансной частоты на f=1 кГц, снимите показания приборов PV2 и PV3 для остальных значений частот и запишите эти показания в таблицу 9.1.
Внимание! Убедитесь, что выходное напряжение контура, равное показанию прибора PV3, практически остается неизменным.
Для каждого значения частоты рассчитайте ток цепи и входное сопротивление.
Таблица 9.1 – Экспериментальные и расчетные данные к схеме рисунка 9.1
|
Результаты измерений |
Результаты вычислений | ||||
№ п/п |
|
f, кГц |
U2 (URш2), мВ |
U3 (UВЫХ), В |
I, мА |
ZВХ, кОм |
1 |
f0-3 кГц |
|
|
|
|
|
2 |
f0-2 кГц |
|
|
|
|
|
3 |
f0-1 кГц |
|
|
|
|
|
4 |
f0 |
|
|
|
|
|
5 |
f0+1 кГц |
|
|
|
|
|
6 |
f0+2 кГц |
|
|
|
|
|
7 |
f0+3 кГц |
|
|
|
|
|
Постройте графики зависимостей I=F(f), UВЫХ=F(f), ZВХ=F(f).
Произведите исследования параллельного колебательного контура при питании от источника тока. Для этого:
4.1Соберите электрическую цепь по схеме (рисунок 9.2). Внимание!
4.1.1 Включите дополнительно в собранную ранее схему (рисунок 9.1) большое сопротивление RS’=100 кОм. При таком включении в цепи окажется режим, близкий к режиму источника тока.
Вместо RШ2=100 Ом, включите резистор RД=1 кОм.
Поставьте тумблер на блоке «V3-φ» в положение «1В».
Пригласите преподавателя проверить собранную цепь.
Включите тумблеры в следующей последовательности: «СЕТЬ», «ГЕНЕРАТОР», «V2», «V3-φ».

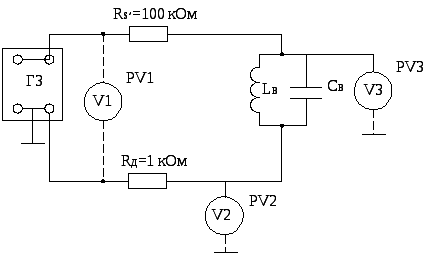

Рисунок 9.2 – Схема для исследования параллельного
колебательного контура при питании от источника тока
На блоке генератора Г3 ручкой регулировки напряжения установите по верхней шкале вольтметра PV1 напряжение на входе цепи 3 В.
Плавно изменяя частоту генератора, определите резонансную частоту. По мере приближения к моменту резонанса напряжение на приборе PV3 возрастает и на резонансной частоте будет максимальным.
Запишите значение f0 в таблицу 9.2 в строку 4.
Запишите показания приборов PV2 и PV3 на найденной частоте f0.
Плавно изменяя частоту генератора в разные стороны от резонансной частоты на f=1 кГц, снимите показания приборов PV2 и PV3 для остальных значений частот и запишите эти показания в таблицу 9.2.
Внимание! Убедитесь, что показание прибора PV2 (оно пропорционально току цепи) практически остается неизменным.
Для каждого значения частоты рассчитайте ток цепи и отношение, гдеUВЫХ 0 – это значение напряжения в момент резонанса.
Таблица 9.2 – Экспериментальные и расчетные данные к схеме рисунка 9.2
|
Результаты измерений |
Результаты вычислений | ||||
№ п/п |
|
f, кГц |
U2 (URд), мВ |
U3 (UВЫХ), В |
I, мА | |
1 |
f0-3 кГц |
|
|
|
|
|
2 |
f0-2 кГц |
|
|
|
|
|
3 |
f0-1 кГц |
|
|
|
|
|
4 |
f0 |
|
|
|
|
|
5 |
f0+1 кГц |
|
|
|
|
|
6 |
f0+2 кГц |
|
|
|
|
|
7 |
f0+3 кГц |
|
|
|
|
|
Постройте графики зависимостей I=F(f), =F(f).
На графике покажите полосу пропускания контура и рассчитайте ее через граничные частоты.
