Вопросы для самопроверки
Запишите формулы индуктивности двух взаимосвязанных катушек при согласном и встречном включениях.
Что такое явление взаимной индукции?
Как рассчитать коэффициент взаимной индукции, если известны Lсогл и Lвстр?
Расскажите об устройстве и принципе работы трансформатора.
Что такое вихревые токи и как с ними бороться?
Дайте определение сопротивления связи.
Что значит настроить связанные контуры в резонанс?
Перечислите виды резонансов в связанных контурах.
Как настроить связанные контуры на полный резонанс?
Приборы и оборудование
Лабораторный стенд ЛКТЦ.
Соединительные провода (8 шт.).
Порядок выполнения работы
Проверка подготовки студентов к лабораторной работе по вопросам для самопроверки.
Подготовка лабораторной установки к работе, получение инструктажа по технике безопасности.
2.1 Ознакомиться с элементами, из которых собирают исследуемую цепь (рисунки 12.1, 13.2): генератором на блоке Г3, вольтметром V3, элементами RМ, LД, LF, СА, RF.
Соберите электрическую цепь по схеме (рисунок 12.1). Обозначение (- - -) означает, что из данных устройств вторая клемма уже заземлена и ее дополнительно заземлять не надо.
Поставьте переключатели в следующие позиции:
– на блоке Г1 тумблер в положение «ВНУТР»;
– на блоке Г1 переключатель диапазона частот в позицию 2 – 20 кГц;
– на блоке Г2 переключатель формы сигнала в положение «fvar » (крайняя позиция слева);
– на блоке Г3 тумблеры в положения «НОРМ» и «10В»;
– на блоке «V3-φ» переключатель в положение «V3», тумблер в положение «10В».
2.4 Пригласите преподавателя проверить собранную цепь.
2.5 Включить тумблеры в следующей последовательности: «СЕТЬ», «ГЕНЕРАТОР», «V3-φ».

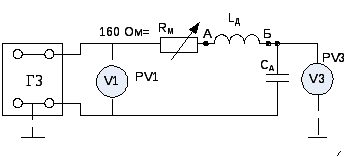

Рисунок 12.1 – Схема для исследования индуктивно
связанных цепей
Произведите исследование индуктивно связанных цепей. Для этого:
На блоке генератора Г3 ручкой регулировка напряжения установите по верхней шкале вольтметра PV1 напряжение на входе цепи 2 В и поддерживайте его во время всех исследований неизменным.
Ручкой «РЕГУЛИРОВКА ЧАСТОТЫ» настройте цепь в резонанс по максимальному показанию вольтметра «РV3». Запишите полученные данные в таблицу 12.1.
Вместо катушки Lд подключите катушку LF и повторите пункт 3.2.
Соедините катушки Lд и LF последовательно (схема рисунок 12.2) и подключите их в точки А и Б.
Повторите пункт 3.2
3.6 Поменяйте местами начало и конец одной из катушек и снова повторите пункт 3.2.
Внимание! Прежде, чем заносить данные в таблицу 12.1 сделайте вывод при каком измерении было согласное, при каком встречное включение катушек. Обратите внимание на резонансную частоту: при каком измерении она больше, а при каком меньше. Вспомните, что L=
3.7 Вместо катушек Lд и LF подключите одну катушку Lд. Катушку LF закоротите проводом. Повторите пункт 3.2.
3.8 Снимите проводник, замыкающий катушку LF и замкните эту катушку на резистор RF=3 кОм. Повторите пункт 3.2.
3.9 В данном исследовании определяется индуктивность катушек методом настройки последовательного контура в резонанс. Поэтому, чтобы рассчитать L=, надо знать величину С. В данной цепи СА=28,3 нФ.
3.10 После снятия данных и представления их преподавателю выключите стенд в следующей последовательности: «V3-φ», «ГЕНЕРАТОР», «СЕТЬ».
Рисунок 12.2 – Схема соединения катушек индуктивности
Таблица 12.1 – Опытные и расчетные данные исследования индуктивно связанных цепей
№ n/n |
Цепь |
Из опыта |
Из опыта | ||
f0, кГц |
U3 В |
L |
| ||
1
|
Lд |
|
|
|
– |
2 |
LF |
|
|
|
– |
3 |
Lд + LF (согласное включение) |
|
|
|
М, мГн |
4 |
Lд + LF (встречное включение) |
|
|
|
М, мГн |
5 |
Lд и Lвн (LF закорочено) |
|
|
|
Lвн, мГн |
6 |
Lд (LF замкнута на RF) |
|
|
|
Rвн, Ом |
