Modelirovanie_v_3ds_max

121

3ds max позволяет в любое время вернуться к настройке параметров как самого объекта - для этого надо указать на нижнюю строку с наименованием объекта, так и к любому из модификаторов, к нему примененных. Подобное построение в литературе часто называют Деревом построений.

Стек модификаторов состоит из окна модификаторов, списка модификаторов и расположенных под ним кнопок, рисунок 208.

Рисунок 207

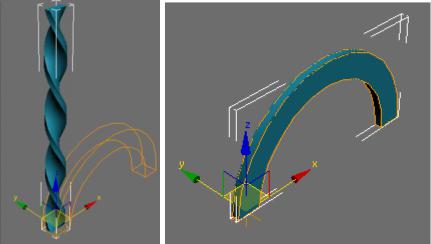

Модификатор Скрутка - Угол – 1440 - Изгиб - Угол – 360 – Enter, рисунок 209.

Объект принял новые очертания. Отмените две последние операции. Большую роль играет расположение модификаторов в стеке. Его мож-

но изменять простым перетаскиванием модификатора с помощью манипулятора, при этом синяя линия покажет положение модификатора в стеке.

122

Рисунок 208

дификатором Изгиб) - результат виден на рисунке 210.

Рисунок 210

Для временного устранения воздействия модификатора на объект можно щелкнуть по кнопке . Щелкните поочередно на этой кнопке для Изгиба, рисунок 211а, затем для Скрутки, рисунок 211б.

123

Рисунок 211

Иногда бывает необходимо, выделив новый объект, видеть параметры ранее выделенного объекта. Для этого служит кнопкаЗакрепить стек (Pin

Stack) . После нажатия она окрашивается в желтый цвет и приобретает

вид .

3ds max позволяет закреплять кнопки наиболее часто используемых модификаторов на командной панели. Для этого используется кнопкаКон-

фигурирование наборов модификаторов (Configure Modifier Sets) .

Можно удалить текущий модификатор из стека. При этом устраняются и результаты его воздействия на объект. - Удалить модификатор из сте-

ка (Remove modifier From Stack).

Хранить параметры объекта и его модификаторов имеет смысл до тех пор, пока не завершено моделирование сцены. После завершения стек рекомендуется свернуть, так как он увеличивает размер файла и быстродействие программы.

Щелчок правой кнопкой на модификаторе Изгиб- Свернуть Все (Collapse All) – Да.

Объект превращается в редактируемую сетку. Можно свернуть стек и иным способом.

Откройте файл Светильник.

Укажите модифицируемый объект - (в любом окне проекций) - Превра-

тить в ... (Convert То ...) - Редактируемая сетка (Editable Mash).

Преобразуйте в редактируемую сетку все элементы светильника и после этой операции сгруппируйте их(исключая путь и сечения тела лофтинга). Сохраните файл.

125

Счетчик Кривизна (Curve) выгибает стороны объекта наружу при положительных значениях, или вовнутрь - при отрицательных значениях (для второй трубы введите значение -1), рисунок 214.

Можно также включить ограничения по длине.

Для третьей трубы установите флажок Первичной оси заострения(Primary) на ось X, флажок оси эффекта (Effect) - ось перпендикулярная первичной оси - на ось Z, установите флажок Симметрично (Symmetry).

Рисунок 214

14.3. Модификатор Зашумление и другие модификаторы3 ds max.

Модификатор Зашумление (Noise) вызывает случайные возмущения поверхности, имитируя природное происхождение поверхности), так как в природе практически нет ровных поверхностей.

Создайте параллелепипед с размерами200x200x5, число сегментов 32 по длине и ширине. Создайте и поместите копию выше оригинала - выделите копию.

Примените модификатор Зашумление - счетчик Масштаб (Scale) - задает масштаб возмущений) - 25 (счетчик Z раздела Амплитуда - Сила (Strength)) – 10 - Enter - (выделите нижнюю плоскость) - (примените модификатор Зашумление и установите параметры: Масштаб -10, Амплитуда 3). Параметр Seed – управляет генератором случайных чисел, рисунок 215.

Чтобы поверхность была более грубой, установите флажок Fractal

(Фрактальный).

Установите флажок Animate Noise (Анимировать шум) для автоматической анимации зашумления на основе параметровFrequency (Частота) и

Phase (Фаза).

Текстурные карты также имеют установки шума, которые позволяют

126

нарушать геометрически правильные узоры. Комбинируя модификатор Noise с зашумленной картой, можно создавать очень реалистичные объекты.

Рисунок 215

Другой пример использования модификатора Зашумление приведен ниже. Создадим сказочное дерево.

Нарисуйте Геосферу с радиусом 750 мм, рисунок 216а.

Рисунок 216

Параметр Амплитуда установите равным500мм на всех осях Геосферы. Изменяя параметр Seed установите приемлемую форму, рисунок 216б.

Примените к этому объекту модификаторLattice (Решетка). В свитке Параметры установите переключатель в позициюJoints Only from Vertices

(Только узлы на вершинах), рисунок 217а.

127

Рисунок 217

В разделе Joints (Добавить) выберите форму узлов Icosa со значением Radius=100. Получилась крона дерева, рисунок 208б.

На виде Тор создайте Cylinder с параметрами (R=350, Н=1200, HS=10). Это будет ствол дерева. Расположите его по центру кроны. Примените к цилиндру модификатор Stretch (Растягивание) с настройками Stretch=l,0 и Amplify=l,0, рисунок 218а.

Для придания стволу неравномерно изогнутой формы, примените к нему модификатор Noise, рисунки 218б (в окне Front) и рисунок 209в.

В группе Параметрические модификаторы (Parametric Modifiers

имеются еще следующие модификаторы:

Slice - Hазрезание объекта/отрезание его части, рисунок 219. Если установить переключатель в области Тип среза - Slice Type в положение Удалить выше - Remove Top – удаляется верхняя часть объекта, установка в

130

Далее создадим сплайном Линия внутреннюю область, которая и будет исполнять роль жидкости(например, Вино). Включите режим привязки к вершинам, рисунок 224.

Рисунок 224

Создайте замкнутый контур, используя привязку к вершинам первого сплайна, рисунок 225а. Скорректируйте форму, чтобы она максимально полностью повторяла внутреннюю область бокала, рисунок 225б.

Рисунок 225
