связи идет стремительно, целесообразно новейшие сведения получать через Интернет.
Создан международный телекоммуникационный союз IMT-2000 (International Mobile Telecommunications-2000) по выработке стандарта третьего поколения средств беспроводной связи.
Основными разрабатываемыми в настоящее время проектами являются:
1.UMTS (Universal Mobile Telephone System) – универсальная система подвижной связи, основанная на использовании широкополосной системы многостанционного доступа с кодовым разделением каналов W- CDMA. UMTS ответственна за развитие GSM, GPRS и EDGE.
2.CDMA2000. (США).
3.TD-SCDMA (Time Division Synchronous Code Division Multiple Access).
Разрабатывается в Китае.
4.TD-SCDMA (Wideband CDMA) – широкополосная CDMA.
Ниже приведены некоторые адреса для начального изучения вопроса.
http://en.wikipedia.org/wiki/W-CDMA http://en.wikipedia.org/wiki/TD-SCDMA http://en.wikipedia.org/wiki/CDMA2000
5. АНАЛОГОВЫЕ СИСТЕМЫ СОТОВОЙ СВЯЗИ
Наибольшее распространение в мире получили следующие стандарты аналоговых сетей сотовой связи.
•AMPS (диапазон 800 МГц) – широко используется в США, Канаде, Центральной и Южной Америке, Австралии; это наиболее распространенный стандарт в мире; используется в России в качестве регионального стандарта;
•TACS (диапазон 900 МГц) – используется в Англии, Италии, Испании, Австрии, Ирландии, с модификациями ETACS (Англия) и JTACS/NTACS (Япония); это второй по распространенности стандарт среди аналоговых;
•NMT-450 и NMT-900 (диапазоны 450 и 900 МГц соответственно) – используется в Скандинавии и во многих других странах; третий по распространенности среди аналоговых стандартов мира; стандарт NMT-450 является одним из двух стандартов сотовой связи, принятых в России в качестве федеральных;
•С-450 (диапазон 450 МГц) – используется в Германии и Португалии;
19
![](/html/2706/1080/html_NQSWLgcCUO.gqE2/htmlconvd-3bxtmE20x1.jpg)
•RTMS (Radio Telephone Mobile System – диапазон 450 МГц) – использу-
ется в Италии;
•NTT (Nippon Telephone and Telegraph system –диапазон 800-900 МГц) –
используется в Японии.
|
|
|
|
|
|
|
|
Таблица 5.1 |
|
|
Технические характеристики аналоговых систем связи |
||||||||
|
|
|
|
|
|
|
|
|
|
Характеристика |
AMPS |
TACS |
NMT-450 |
NMT-900 |
NTT |
|
|||
(ETACS) |
|
||||||||
Диапазон частот, |
|
935-950 |
|
|
|
|
|||
BS→MS, |
|
|
825-845 |
(917-933) |
453-457.5 |
935-960 |
925-940 |
|
|
MS→BS, |
|
|
870-890 |
890-905 |
463-467.5 |
890-915 |
870-885 |
|
|
МГц |
|
|
|
|
(872-888) |
|
|
|
|
Радиус ячейки, км |
2-20 |
2-20 |
2-45 |
0.5-20.0 |
5-10 |
|
|||
Число |
каналов |
|
|
|
|
|
|
||
подвижной |
стан- |
666 |
600(640) |
180 |
1000/1999 |
до 1000 |
|
||
ции |
|
|
|
|
|
|
|
|
|
Число каналов ба- |
96 |
144 |
30 |
30 |
120 |
|
|||
зовой станции |
|
|
|||||||
|
|
|
|
|
|
|
|||
Мощность |
пере- |
|
|
|
|
|
|
||
датчика |
базовой |
45 |
50 |
0 |
- |
25 |
|
||
станции, Вт |
|
|
|
|
|
|
|
||
Ширина |
|
полосы |
30(12.5) |
25 |
25 |
25.0/12.5 |
25 |
|
|
частот канала, кГц |
|
||||||||
Время переключе- |
|
|
|
|
|
|
|||
ния канала на гра- |
250 |
290 |
1250 |
270 |
800 |
|
|||
нице ячейки, мс |
|
|
|
|
|
|
|||
Максимальная |
де- |
|
|
|
|
|
|
||
виация |
частоты в |
8 |
6.4 |
3.5 |
3.5 |
4.5 |
|
||
канале |
управле- |
|
|
|
|
|
|
||
ния, кГц |
|
|
|
|
|
|
|
|
|
Максимальная |
де- |
|
|
|
|
|
|
||
виация |
частоты в |
12 |
9.5 |
5 |
5 |
5 |
|
||
речевом |
|
канале, |
|
|
|
|
|
|
|
кГц |
|
|
|
|
|
|
|
|
|
Минимальное |
от- |
|
|
|
|
|
|
||
ношение |
|
сиг- |
10(6.5) |
10 |
15 |
15 |
15 |
|
|
нал/шум, дБ |
|
|
|
|
|
|
|
20
![](/html/2706/1080/html_NQSWLgcCUO.gqE2/htmlconvd-3bxtmE21x1.jpg)
5.1. Аналоговая система сотовой связи NMT-450
NMT-450. Разработана в 1978 году, введена в эксплуатацию в 1981. Достоинства: большая зона обслуживания, низкая стоимость монтажа и
обслуживания, простота наращивания сети, надежность связи.
Технические характеристики CCC NMT-450 приведены в табл. 5.1. Структурная схема сети показана на рис. 5.1. Основными центрами управления явля-
ются центры коммутации MSC (Mobile Switching Centre).
|
|
|
PSTN |
|
|
MSC |
|
|
|
|
|
||||
Phone07.ico |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
PSTN
MSC

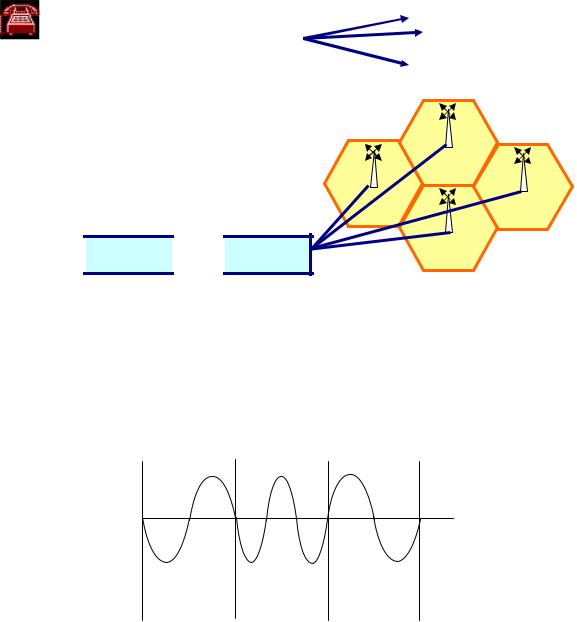

Рис. 5.1. Структура сети NMT450
Служебная информация передается в цифровом виде. Нули и единицы формируются с помощью быстрой частотной манипуляции. Единице соответствует один период частоты 1200 Гц, нулю – полтора периода частоты 1800 Гц (рис. 5.2). Таким образом, скорость передачи информации составляет 1200 бит/с. Длительность передачи одного бита 833,3 мкс.
1 0 1
Рис. 5.2. Формирование сигнала быстрой частотной манипуляции
21
5.2.Установление входящего вызова – от базовой станции
кмобильной
Мобильные станции постоянно находятся в режиме приема канала управления, имеющего максимальный уровень. Вызов абонента проводится через все базовые станции одновременно.
Вызов всех типов подвижных станций посылается одновременно всеми базовыми станциями, расположенными в зоне связи, в которой предполагается работа подвижных станций. Когда подвижная станция приняла сигнал вызова, содержащий ее сигнал опознавания, она отвечает на вызов сигналом подтверждения на ответной частоте канала вызова (рис. 5.3). После этого MSC передает канал связи той базовой станции, в зоне которой ответила на вызов подвижная станция, Подвижная станция принимает номер нужного канала и подключает к нему предоставленный ей канал связи. Весь обмен сигналами между MSC и подвижной станцией осуществляется по каналам управления. Канал вызова, на котором продолжают работать на прием все остальные подвижные станции, готов к немедленной передаче следующего вызова.
Во время подачи вызова базовая станция (по команде MSC) постоянно излучает контрольный сигнал (тональный сигнал частотой около 4000 Гц) и посылает его в сторону подвижной станции, которая принимает его и вновь передает на базовую станцию. Принятый возвращенный сигнал детектируется и оценивается базовой станцией. Если качество передачи (отношение сигнал/шум, усредненное за определенный промежуток времени) делает это необходимым, то базовая станция принимает решение о подключении другой базовой станции или о разъединении вызова. Базовые станции посылают информацию о результатах оценки отношения сигнал/шум на MSC.
5.3.Установление исходящего вызова – от мобильной станции
кбазовой
Когда подвижный абонент дает вызов, подвижная станция автоматически находит и занимает свободный канал, по которому передаются все служебные сигналы, и происходит разговор.
В процессе подключения мобильной станции по команде MSC подчиненные ему базовые станции выполняют измерения напряженности поля сигнала, на котором работает подвижная станция. Для измерения напряженности поля сигнала все базовые станции снабжены многоканальными приемниками – мониторами. Информация о результатах измерений дает возможность MSC принять решение, какой базовой станции (или каким) передать разговор.
