2.4. Звіти
В процесі розробки поточного варіанту проекту мережі можна отримати в NetCracker| звіти про склад проекту. Наприклад: Tools| -> Reports| ->Bill of| Material|
Можна отримати звіт про номенклатуру устаткування, що входить в проект мережі, ціни кожної одиниці устаткування, загальної ціни проекту: Tools| -> Reports| -> Device| Summary| або специфікацію всіх одиниць устаткування. Подібні специфікації можна згенерувати і по окремих класах устаткування (наприклад, Workstations|, Servers|, Hubs|, і т. д.). Отримані таким чином звіти можна роздрукувати або зберегти у файл, скориставшись панеллю меню по роботі із звітами (Мал. 15).
Мал. 15.
При виборі опції зберегти з'являється вікно Export| (Мал. 16), в якому можна визначити формат звіту, що зберігається, і місце його зберігання (файл на диску або відправка поштою).
|
Мал. 16.
Закрийте проект Techno|.net, вибравши File| -> Close|. У діалоговому вікні, що з'явилося, з питанням want| to| save| the| file|? Дайте відповідь NO|.
2.5.Мультимедійні можливості
Запустіть із стартового меню програму NetCracker|. Відкрийте файл -приклад| проекту Router|.net. Далі, читайте і виконуйте завдання.
Перевірте значення затримки перехідного періоду (Global| -> Model| Settings| -> Simulation| -> Warm-Up| period|). У даних прикладах і завданнях значення затримки повинне бути нульовим.

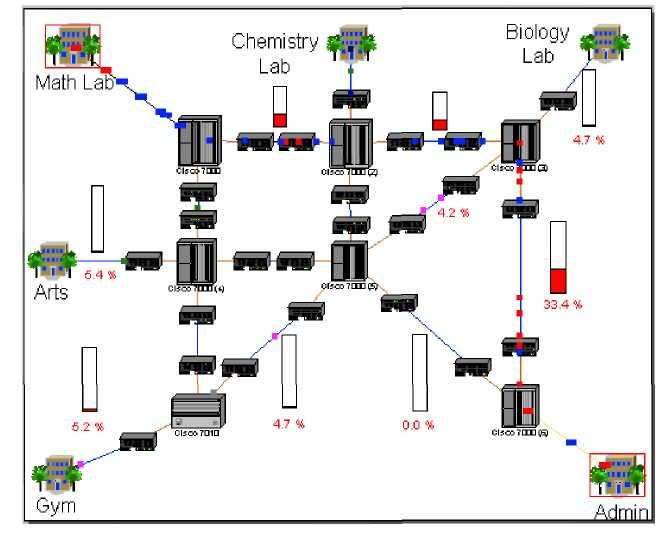

Натисність кнопку старт на панелі керування. Ви побачите схему мал.17.
Задайте статистичні індикатори Average| Workload| (середнє навантаження), Average| Utilization| (середнє завантаження/використання). Для цього виділите канал MathLab| <->Cisco7000, клацнувши лівою кнопкою миші по лінії каналу, і в контекстному меню (клацання правою кнопкою миші) виберіть Statistics|. Помітьте відповідні індикатори. У властивостях індикаторів можна встановити одиницю вимірювання і розмір шрифту. Запам'ятаєте значення цих двох індикаторів.
Зупиніть симулятор і змініть середні паузи між пакетами (Time| Between| Transactions|) для трафіку Global| -> DataFlow| -> Steve->Chris|-> Edit| -> INTERLAN| traffic| -> Edit| із значення 0.008 с на значення 0.08 сек. Запустите знову симулятор і подивитеся свідчення встановлених Вами індикаторів. Поясните зміну свідчень.
Мал. 17.
Параметрами анімації можна управляти за допомогою меню Control| Animation| Setup|.
Мал.18
Змініть параметри і натисніть на кнопу| ОК. Звернете увагу на зміни в роботі мережі проекту. Розглянете роботу мережі детальніше. Для цього клацніть лівою кнопкою миші на відкритому проекті, на будівлі, відміченій як Math| Lab|. Переміщатися за ієрархією мережі можна і на закладці браузера| устаткування «Project| Hierarchy|».
Середовище NetCracker| дозволяє планувати виділення IP-адрес|. Планувальник запускається: Tools| -> IP| Planner|. Виділення адрес можливе тільки для окремих фізичних сегментів, що формуються парою Hub| і порт Switch|. У проекті Router|.net розподіл може виглядати, наприклад, так.
