2.1. З'єднання пристроїв

Пристрої з'єднуються за допомогою майстра з'єднань «Link| Assistant|». Середовище NetCracker| перевіряє тип інтерфейсів пристроїв і сполучає тільки сумісні. Наприклад, в персональних комп'ютерах (LanWorkstations| -> PCs| -> GenericDevices| -> РС) в початковому стані є тільки послідовні СОМ-ПОРТИ, тому для з'єднання їх з мережевим устаткуванням потрібно буде встановити мережеву карту.

Створіть новий проект File->New. Знайдіть ком’ютер в БД обладнання (LanWorkstations -> PCs > GenericDevices -> PC) і перенесіть методом Drag-and-Drop іконку PC в основне вікно проекта ТОР. Потім знайдіть мережеву карту в БД обладнання (LANadapter -> Ethernet -> GenericDevices -> FastEthernet). Перенесіть іконку "FastEthernetAdapter" методом Drag-and-Drop на комп’ютер PC. Для мереж Ethernet можно вибрати і готовий «мережевий комп’ютер» EthernetWorkstation(LANworkstation -> Workstations -> GenericDevices ->EthernetWorkstation).

Додайте в основне вікно ще один такий комп'ютер і комутаторFastEthernet| (Switches| -> Workgroup| -> Ethernet| -> GenericDevices| -> EthernetSwich|) і приступайте до з'єднання двох комп'ютерів через комутатор:

Мал. 9.

Порядок з'єднання такий: 1. Вибрати в панелі інструментів інструмент «Link| devices|»:

Мал. 10.

Переконатися, що модулі (комп'ютери, комутатори, концентратори), які ви плануєте з'єднати, мають сумісні мережеві порти, наприклад, Fast| Ethernet|. Це можна зробити вибравши «Properties|» в контекстному меню пристрою, а потім закладку «Ports|». Клацнути лівою кнопкою миші спочатку по джерелу, а потім по приймачу даного з'єднання. Натиснути в діалозі «Link| Assistant|» на кнопку «Link|», а також задати тип, довжину і інші характеристики середовища (довжина лінії не враховується при симуляції передачі даних в мережі). Закрити діалог, натиснувши на кнопку «Close|».

2.2. Створення нових пристроїв (Device| Factory|)

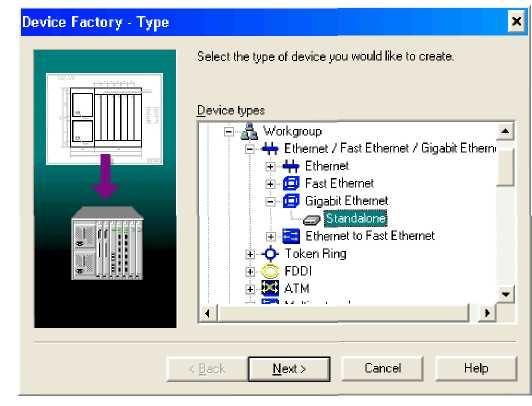

Не дивлячись на велику кількість пристроїв в базі даних середовищаNetCracker|, іноді необхідне устаткування відсутнє. За наявності доступу по запису до файлів баз даних програми NetCracker| (звичайний шлях C:\Program| Files\NetCracker\DDB\|) можна створити нове устаткування. Майстер Device| Factory| запускається з меню Database|. Нове устаткування створюється на основі існуючих шаблонів. На Мал. 11 показаний вибір шаблону для Gigabit| Ethernet| комутатора:

Мал. 11.

Потім послідовно вибираються додаткові властивості, такі як (наприклад, для комутаторів): назва нового пристрою, групи/кількість портів (на малюнках вибрана назва Gigabit| Switch|, додана одна група з 24 портів)

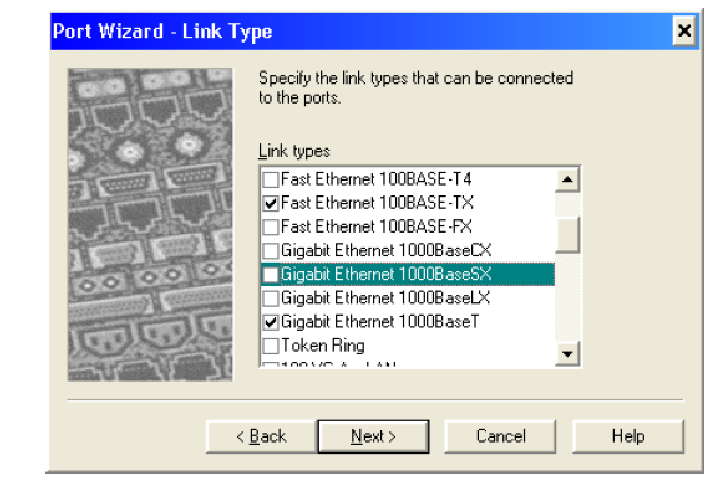

сигнальні стандарти (100Base-TX|, 1000Base-T|) для них:

Мал|. 12.

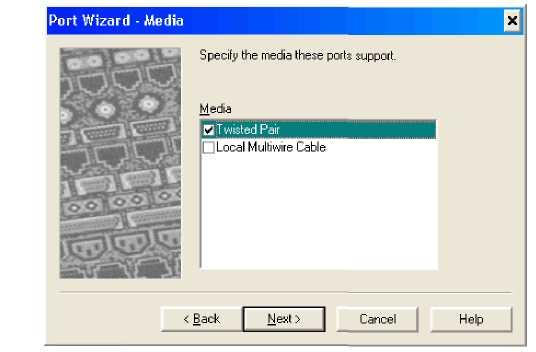

ітип фізичного середовища:

Мал.13

В результаті отриманий новий призначений для користувача пристрій «Gigabit| Switch|» з 24 портами, що підтримують стандарти 100Base-TX|, 1000Base-T|. Новий пристрій буде доступний при виборі в тулбаре| бази даних «User|» (див. Мал. 5). Параметри пристрою, по-замовчуванню визначені шаблоном (в даному випадку Gigabit| Ethernet| Standalone|), вимагають перевірки. Наприклад, в шаблоні для гігабітного| комутатора задане аномально велике значення затримки (Telecom| -> Latency|) - 0.1 с. З такою затримкою будуть 100 %-ні втрати даних, що проходять через цей пристрій. Типове значення затримки для даного виду устаткування близько 0.1 мкс, тобто на 6 порядків менше.
