Вивчення будови і роботи компресорів побутових холодильників та визначення їх основних характеристик

Методичні вказівки до лабораторної роботи № 2

з дисципліни:

"Проектування обладнання легкої промисловості та побутового обслуговування"

для підготовки студентів за спеціальністю

07.090202 "Обладнання легкої промисловості та побутового обслуговування"

Упор. Боровець В.М.,

Савчин Б.М.

Шенбор В.С.

Львів: Вид-во Нац. ун-ту "Львівська політехніка"

Упорядники: В.М.Боровець, к.т.н., доцент;

Б.М. Савчин, к.т.н., доцент;

В.С.Шенбор, ст.викладач.

Відповідальний за випуск

О.В.Гаврильченко, к.т.н.,доцент.

Рецензенти: доцент, к.т.н., П.С.Коруняк; доцент, к.т.н., О.Р.Серкіз.

Мета роботи

1. Вивчення конструктивних різновидностей компресорів побутових холодильників.

2. Експериментальне визначення основних технологічних характеристик компресора.

Загальні відомості

Компресор — це газова машина, яка на відміну від двигунів не виконує роботу, а споживає її. Компресор є одним з основних і найбільш відповідальних елементів холодильного агрегату.

Компресори холодильних агрегатів відрізняються великою різноманітністю і підрозділяються згідно нижче наведених ознак.

Маркування компресорів здійснюється буквеними і цифровими позначення

- За номінальною напругою і частотою струму:

• 1-го виконання на напругу 220 В і частоту струму 50 Гц;

• 2-го виконання на напругу мережі 115 В і частоту струму 60 Гц;

- За типом електродвигуна і пускозахисного реле:

• Д - з двополюсним однофазним асинхронним електродвигуном ДХМ холодильного агрегату і пускозахисним струмовим комбінованим реле РТК;

• Л - з двополюсним однофазним асинхронним електродвигуном ЕД і двополюсним однофазним асинхронним електродвигуном з підвищеним пусковим моментом (ЕДП), а також з пускозахсним комбінованим реле Р;

- за наявністю пристроїв охолоджування:

• Б - без пристрою для додаткового охолоджування;

• М - з пристроєм для додаткового охолоджування;

- згідно умов експлуатації:

• УХЛ - для експлуатації в районах з поміркованим і холодним кліматом;

• Т - для експлуатації в районах з тропічним кліматом.

В холодильних агрегатах вітчизняних побутових холодильників використовують виключно герметичні поршневі одноциліндрові компресори з кривошипно-шатунним і кулісним механізмами (Рис.1) з частотою обертання валу відповідно 1500 і 3000 оборотів в хвилину.

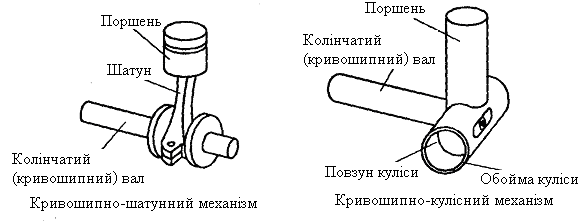

Рис. 1 Механізм передачі руху поршню
