Порядок виконання роботи

1. Активізуємо форму Form1 і у вікні властивостей (Свойства – Form1) знаходимо властивість Caption і праворуч замість Form1 записуємо Калькулятор (рис. 8), вибираємо властивість BackColor натискаємо праворуч на , вибираємо вкладкуПалитра, а в ній потрібний колір (рис. 9).

Рис. 8

Рис. 9

Для того, щоб прибрати сітку, то вибираємо КМ – Инструменты – Опции…- вкладка Главное, відключаємо прапорець .

Надаємо властивості BorderStyle значення 3 (рис. 10).

Рис. 10. Зміна значення властивості.

Пояснення: властивість BorderStyle задає стиль рамки (0- немає рамки, 1 – одинарна рамка, 2- рамку можна змінювати при виконанні, 3 - подвійна рамка, 4- рамка робочого вікна Windows не змінюється, 5- рамка робочого вікна Windows змінюється.

Рис. 11 Результат виконання 1-го пункту завдання.

Помістити об’єкт на форму можна двома способами:

• двічі клацнути мишею на кнопці панелі. При цьому вибраний об’єкт розташовується в центрі вікна форми, а потім перетягуємо його в потрібне місце;

• Вибрати кнопку панелі, далі перемістити курсор миші на потрібне місце вікна форми, і утримуючи ліву кнопку миші (при цьому з’являється прямокутник), відмітити область, в якій буде розташований створюваний об’єкт.

2. Створюємо рамку для групування об’єктів . Для цього натискаємо на панелі General елемент (Frame)та розташовуємо його на формі.

УвластивістьCaptionзаносимо назвуВхідні дані, використовуючи властивістьFontзадаємо тип та розмір шрифту (рис. 12), властивістьForeColor відповідає за колір шрифту (рис. 13).

Рис. 13

Рис. 12

Тепер розташовуємо в середині Frame1два текстових написи. Для цього натискаємо на панеліGeneral елемент(Label) і розташовуємо його в лівому верхньому куткуFrame1. Для об’єктаLabel1встановлюємо наступні властивості:

Назва властивості	Значення властивості
Caption	x=
Aligment (вирівнювання)	2-Центровка
BackColor (фон)	жовтий
BorderStyle (стиль рамки)	1- Фиксировано один
Font (шрифт)	Arial, курсив, 12
ForeColor (колір шрифта)	червоний

Аналогічно створюємо об’єкт Label2і встановлюємо аналогічні властивості, крім (Caption–y=)

Рис. 14

Створюємо об’єкт текстове поле. Для цього вибираємо елемент на панеліGeneral і розташовуємо його праворуч від об’єкт Label1. В середині цього об’єкту з’являється текст Text1. Для того, щоб прибрати цей текст з об’єкту вибираємо властивість Text, а праворуч видаляємо текст Text1 (рис. 15).

Рис. 15

Для об’єкта Text1встановлюємо наступні властивості:

Назва властивості	Значення властивості
Aligment(вирівнювання)	1-Правая привязка
BackColor(фон)	блакитний
BorderStyle(стиль рамки)	1- Фиксировано один
Font(шрифт)	Times New Roman, жирный, 14
ForeColor (колір шрифта)	зелений
Text1	порожньо

Аналогічно створюємо об’єкт Text2 і встановлюємо аналогічні властивості.

Рис. 16 Результат виконання пункту 2

3.Натискаємо на панеліGeneral елемент(Label) і розташовуємо його на формі. Для об’єктаLabel3встановлюємо наступні властивості:

Назва властивості	Значення властивості
Caption	Результат=
Aligment(вирівнювання)	2-Центровка
BackColor(фон)	жовтий
BorderStyle (стиль рамки)	1- Фиксировано один
Font(шрифт)	Arial, курсив, 12
ForeColor (колір шрифта)	червоний

Для створення об’єкту текстове поле вибираємо елемент (TextBox) на панелі General і розташовуємо його праворуч від об’єкт Label3. Для видалення тексту Text3 в середині цього об’єкту прибираємо цей текст з властивості Text.

Для об’єкта Text3встановлюємо наступні властивості:

Назва властивості	Значення властивості
Aligment(вирівнювання)	1-Правая привязка
BackColor(фон)	блакитний
BorderStyle (стиль рамки)	1- Фиксировано один
Font(шрифт)	TimesNewRoman, жирный, 14
ForeColor (колір шрифта)	зелений

4. Спочатку створюємо рамку для групування об’єктів (кнопок). Для цього натискаємо на панелі General елемент (Frame) та розташовуємо його на формі в правому нижньому кутку форми. У властивість Caption заносимо замість Frame2 назву Кнопки дій.

Рис. 17 Результат виконання пункту 3

Для створення командної кнопки на панелі General елемент(CommandButton) і розташовуємо його в лівому верхньому куткуFrame2. Для об’єктаCommand1встановлюємо наступні властивості:

Назва властивості	Значення властивості
Caption	+
Font(шрифт)	MSSansSerif, жирный, 12

Аналогічно створюємо кнопки для віднімання, множення, ділення та здійснення виходу з форми у вікно коду(рис. 18).

Рис. 18

5. Для розміщення на формі малюнка створюємо на формі об’єкт Picture1. Для цього натискаємо на панелі General елемент (PictureBox) та розташовуємо його на формі в правому верхньому кутку форми. Для вставки малюнка в об’єкт Picture1 у властивості Picture вказуємо шлях до малюнка, наприклад, C:\Program Files\Microsoft Office\CLIPART\Pub60COR, вибираємо малюнок та натискаємо кнопку Открыть (рис. 19)

Рис. 19

6. Після того, як кнопки створені , необхідно задати дії, які будуть виконуватися при натисканні відповідних кнопок. Створимо процедуру (програмний код) для виконання дії додавання. Для цього двічі натискаємо на кнопці + лівою кнопкою миші (ЛКМ), в результаті чого ми переходимо у вікно редактора коду (рис. 20)

Рис. 20

Рядок Private Sub Command1_Click() – це заголовок процедури, а End Sub – кінець процедури. Між цими рядками нам потрібно написати тіло процедури, тобто дії, які будуть виконуватися при натисканні на кнопку Command1.

Програмний код для процедури додавання буде мати вигляд:

Dim x, y, z As Single	‘Оголошення змінних x,y,z дійсними числами
x = Val(Text1)	‘Введення значення x через текстове вікно Text1 ‘Функція Val перетворює текст в числове значення
y = Val(Text2)	‘Введення значення y через текстове вікно Text2
z = x + y	‘Обчислення величини z за формулою
Text3 = z	‘Виведення величини z в текстове вікно Text3

Аналогічно створюємо процедури для віднімання, множення та ділення.

Для кнопки Вихід процедура буде мати вигляд:

Private Sub Command5_Click()

End

End Sub

Загальний вигляд всіх процедур представлено на рис. 21.

Рис. 21

7. Для запуску на виконання створеного проекту натискаємо кнопку (Запуск) на панелі інструментів. На формі в текстове вікно Text1 вводимо число, переходимо у текстове вікно Text2 і вводимо число, натискаємо на кнопку (додавання ) і в текстовому вікніText3 отримуємо результат (рис. 22).

Рис. 22

Зауваження: при введенні дійсних чисел розділовий знак між цілою та дробовою частинами числа крапка (.)

Аналогічно перевіряємо правильність дій інших кнопок.

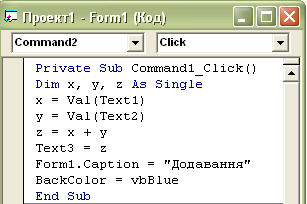

8. Двічі клацаємо на кнопці і переходимо в програмний код процедури, яка здійснює додавання. Після оператора виведення результату вставляємо два оператори (рис. 23):

Рис. 23

Оператор Form1.Caption=”Додавання” буде змінювати назву форми з Калькулятор на Додавання.

Оператор BackColor=vbBlue буде змінювати фон форми з рожевої на синій (рис. 24).

Рис. 24

Доцільно звернути увагу на дуже зручний сервіс, що надається редактором кодів: як тільки справа від назви об’єкта буде поставлена крапка, на екрані з’являється спливаюче меню з переліком всіх доступних до змін властивостей даного об’єкта. Достатньо вибрати із списку подвійним клацанням назву потрібної властивості, як воно вставляється в текст процедури (рис. 25). Використання цього сервісу запобігає виникненню орфографічних помилок.

Рис. 25

9. Для збереження проекту вибираємо КМ – Файл – Сохранить Проект, якщо це перше збереження. В діалоговому вікні вказуємо диск та папку, Имя файла: Calculator.frm, кнопка Сохранить (збереження форми), Имя файла: Calculator.vbp, кнопка Сохранить (збереження всього проекту).

Якщо не перше збереження вибираємо КМ – Файл – Сохранить Проект.

Для збереження тільки форми вибирається КМ – Файл – Сохранить Форму

10. В додатку 1 відповідно варіанту в журналі академічної групи знаходимо функцію для обчислення якої потрібно створити проект.

Пояснення: для того, щоб написати функцію див. конспект лекцій.
