7.2 Газоразрядные приборы
На основе перечисленных основных разновидностей электрических разрядов в газе было создано достаточно большое число электронных приборов, применявшихся как в бытовой радиоэлектронной ап-паратуре, так и в устройствах силовой электроники. Их основные типы можно определить следующим образом.
Газотрон – двухэлектродный газоразрядный прибор с подогревным катодом, работающий в режиме несамостоятельного дугового разряда при токах в сотни ампер и обратных напряжениях в десятки кило-вольт.
Тиратрон – газоразрядный прибор с тремя или четырьмя электродами, моментом зажигания которо-го можно управлять. Различают тиратроны с горячим катодом (работающие в режиме несамостоятельного дугового разряда) и с холодным катодом (работающие в режиме самостоятельного тлеющего разряда).
Стабилитрон – двухэлектродная лампа тлеющего разряда с холодным катодом. Используется в ста-билизаторах напряжения постоянного тока при напряжениях в десятки-сотни вольт и токах единицы-десятки миллиапмер.
Газосветные сигнальные лампы работают в режиме тлеющего разряда в цепях как постоянного, так и переменного тока. Газосветные цифровые индикаторы имеют анод, изготовленный в виде сетки, через которую легко просматриваются десять катодов, выполненных в виде цифр от 0 до 9. Каждый катод име-ет свой вывод. Подавая напряжение на анод и один из катодов, высвечивают нужную цифру.
На рис. 44 приведены условные графические изображения некоторых газорязрядных приборов.
К настоящему времени они практически полностью вытеснены полупроводниковыми приборами. Например, светоизлучающие диоды
а) б) в) г) д)

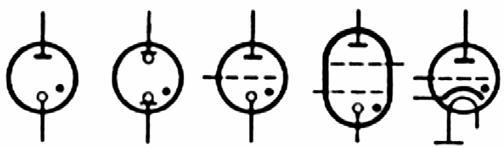

Рис. 44 Условные графические обозначения газоразрядных приборов:
– стабилитрон; б – сигнальная лампа; в – трехэлектродный тиратрон
холодным катодом; г – четырехэлектродный тиратрон с холодным катодом;
– тиратрон с горячим катодом
СВЕТОДИОДНЫЕ МАТРИЦЫ ЗАМЕНИЛИ ГАЗОСВЕТНЫЕ СИГНАЛЬНЫЕ ЛАМПЫ; ОС-НОВНОЙ ЭЛЕМЕНТНОЙ БАЗОЙ УСТРОЙСТВ СИЛОВОЙ ЭЛЕКТРОНИКИ НА СЕГО-
ДНЯШНИЙ ДЕНЬ ЯВЛЯЮТСЯ ТИРИСТОРЫ И СИМИСТОРЫ. ОДНАКО В ПОСЛЕДНИЕ ГОДЫ ИСПОЛЬЗОВАНИЕ ГАЗОРАЗРЯДНЫХ ЭЛЕКТРОННЫХ ПРИБОРОВ ПОЛУЧИЛО НОВОЕ РАЗВИТИЕ В СОВРЕМЕННЫХ УСТРОЙСТВАХ ОТОБРАЖЕНИЯ ГРАФИЧЕСКОЙ ИНФОРМАЦИИ – ПЛАЗМЕННЫХ ПАНЕЛЯХ. ОСНОВНУЮ КОНКУРЕНЦИЮ ИМ НА СЕГО-ДНЯШНЕМ ЭТАПЕ СОСТАВЛЯЮТ ЖИДКОКРИСТАЛЛИЧЕСКИЕ ПАНЕЛИ. КАКОЕ ИЗ
НАПРАВЛЕНИЙ ОКАЖЕТСЯ БОЛЕЕ ПЕРСПЕКТИВНЫМ, ПОКАЖЕТ ВРЕМЯ.
Контрольные вопросы
В ЧЕМ ЗАКЛЮЧАЕТСЯ СХОДСТВО И РАЗЛИЧИЕ МЕЖДУ ГАЗОРАЗРЯДНЫМИ И ЭЛЕКТРОВАКУУМНЫМИ ПРИБОРАМИ?
ДЛЯ КАКИХ ЦЕЛЕЙ ИСПОЛЬЗУЮТСЯ ГАЗОРАЗРЯДНЫЕ ПРИБОРЫ ТЛЕЮЩЕГО РАЗРЯДА?
НАЗОВИТЕ ОБЛАСТИ ПРИМЕНЕНИЯ ГАЗОРАЗРЯДНЫХ ПРИБОРОВ ДУГОВОГО РАЗ-
РЯДА.
КАКОЙ ПОЛУПРОВОДНИКОВЫЙ ПРИБОР ЯВЛЯЕТСЯ АНАЛОГОМ ГАЗОТРОНА?
В ЧЕМ ЗАКЛЮЧАЮТСЯ ПРЕИМУЩЕСТВА СВЕТОИЗЛУЧАЮЩИХ ДИОДОВ ПЕРЕД ГАЗОСВЕТНЫМИ СИГНАЛЬНЫМИ ЛАМПАМИ?
