35) Глин с токостабилизирующим двухполюсником.

Рассмотрим принцип построения ГЛИН с токостабилизирующим двухполюсником, обеспечивающим протекание через него постоянного тока независимо от приложенного напряжения (рис. 18.17). Простейшим токостабилизирующим элементом является транзистор. При постоянном токе базы (например, i_бэ), даже при значительном уменьшении напряжения u_эк между эмиттером и коллектором (например, от U₂ до U₁) коллекторный ток транзистора уменьшается незначительно.

Рис. 18.17. ГЛИН с токостабилизирующим двухполюсником

Недостатком данной схемы является то, что при подключении к выходу (т.е. к емкости С) сопротивления нагрузки искажается линейность выходного напряжения.

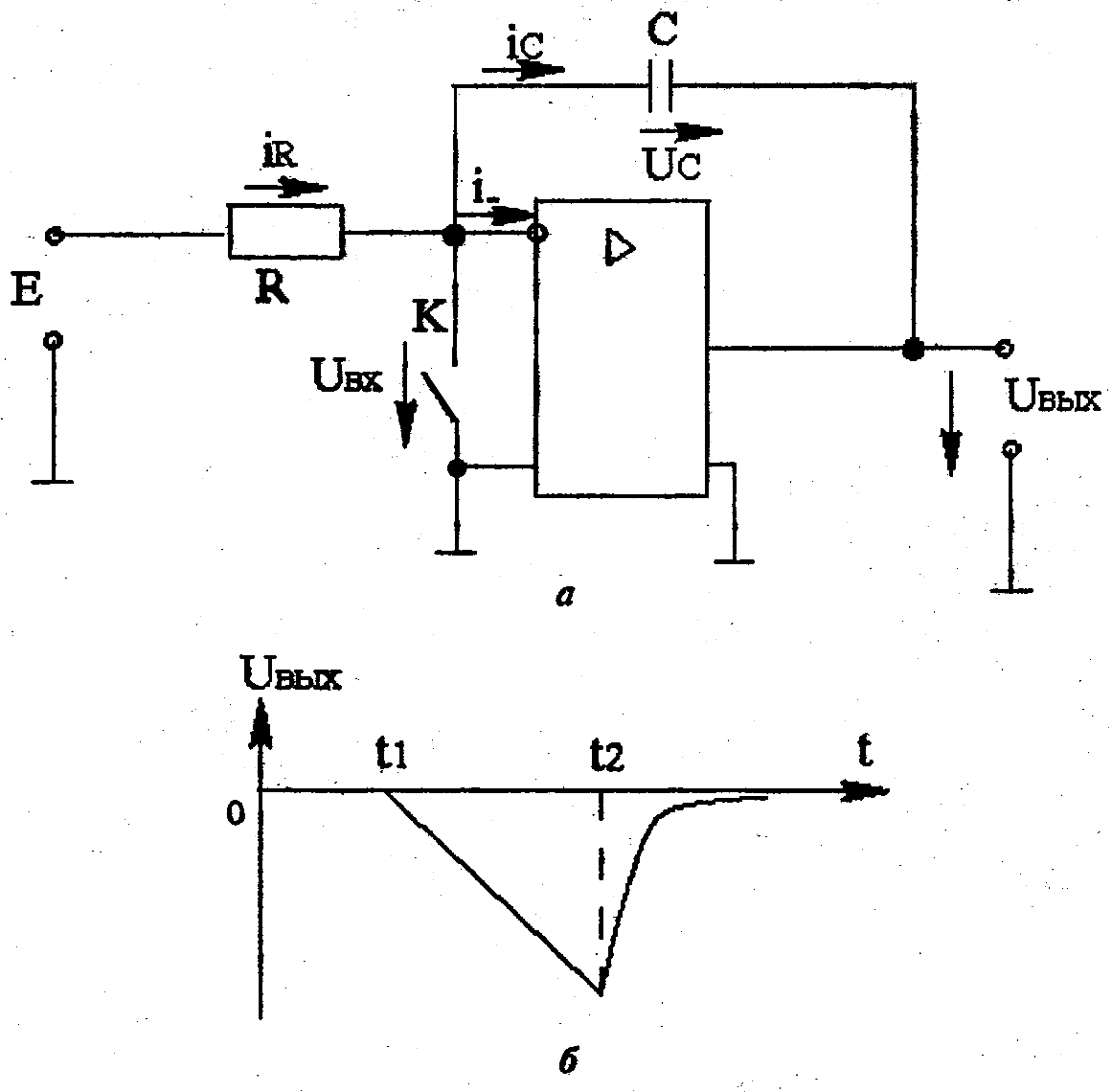

Рассмотрим ГЛИН с компенсирующей ОС (на основе ОУ) (рис. 18.18). В момент времени t₁ ключ К размыкается и осуществляется и осуществляется прямой ход, а в момент времени t₂ ключ замыкается, емкость С разряжается и на выходе устанавливается нулевое напряжения. Емкость С заряжается постоянным током, а значит, напряжение на ней (как и напряжение U_вых) изменяется по линейному закону (рис. 18.18,б). Компенсирующее напряжение U_к повторяет напряжение на емкости U_c при размыкается ключа и заряде емкости от источника U. Поскольку компенсирующее напряжение включено встречно по отношению к напряжению на емкости, то напряжение, приложенное к резистору R, все время постоянно и равно U.

Рис. 18.18. ГЛИН с компенсирующей обратной связью

Протекающий через резистор R ток определяется выражением

i_R=(E-U_вх)/R.

Если ОУ близок к идеальному, (К→ ∞, U_вх→ 0, i_–→ 0), то i_R=E/R=const. Тогда выходное напряжение определяется выражением
