5.4. Системы набора двойного дна
При поперечной системе набора двойного дна балками главного направления являются флоры, устанавливаемые на каждом шпангоуте. Перекрестными связями являются: вертикальный киль и стрингеры (рис.5.10.а).
При продольной системе набора двойного дна балками главного направления являются продольные ребра жесткости (балки) днища и второго дна, а перекрестными связями – флоры, которые устанавливаются через три –четыре шпации (рис.5.10.б).

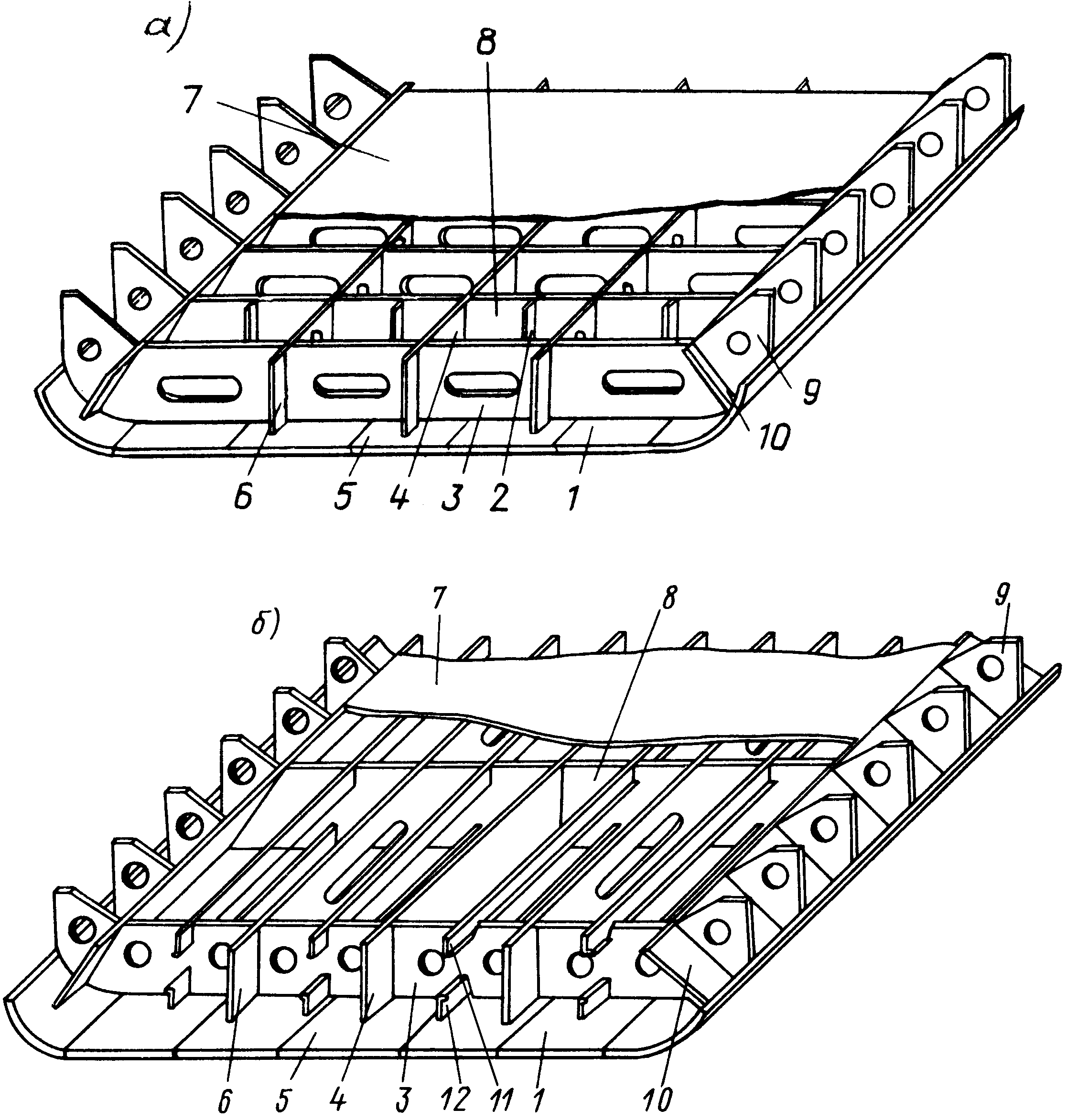

Рис. 5.10. Конструкция днищевого перекрытия с двойным дном: а – поперечная система набора; б – продольная система набора.
1 – днищевая обшивка; 2 – ребро жесткости флора; 3 – флор сплошной; 4 – вертикальный киль; 5 – горизонтальный киль; 6 – стрингер днищевой проницаемый; 7 – настил второго дна; 8 – флор непроницаемый; 9 – скуловая кница; 10 – крайний междудонный лист; 11 – продольная балка второго дна; 12 – продольная днищевая балка.
5.5. Виды флоров
Ф лоры устанавливаются на каждом шпангоуте при поперечной системе набора, а при продольной системе набора днища – флоры устанавливаются через 3-4 шпации. Водонепроницаемые флоры, вертикальный киль и стрингеры служат для образования отдельных цистерн в двойном дне. В случае отсутствия повышенных нагрузок на двойное дно припоперечной системе набора, в средней части судна сплошные флоры могут устанавливаться через 2 – 4 шпации, в промежутке между ними устанавливаются бракетные или облегченные флоры. (Сплошные флоры вырезаны из цельного листа и могут иметь лазы (вырезы) и отверстия для протока жидкостей и воздуха (шпигаты или устаревший термин голубницы) .
Рис. 5.11. Виды флоров: а – сплошной проницаемый; б – непроницаемый; в – бракетный флор; г – облегченный флор.
1 – сплошной флор; 2 – ребра жесткости; 3 – непроницаемый флор; 4 – бракета; 5 – верхняя балка; 6 – нижняя балка.
5.6. Системы набора борта
При поперечной системе набора балками главного направления являются шпангоуты, а перекрестными связями – бортовые стрингеры. (рис.5.12.а)
Расстояние между шпангоутами называется шпацией.
П ри продольной системе набора балками главного направления являются продольные бортовые балки, а перекрестными связями – рамные шпангоуты (рис. 5.12.б)
Рис.5.12. Бортовые перекрытия: а – попереч-ная система набора; б – продольная система набора.
1 – обшивка борта; 2 – шпангоут; 3 – бортовой стрингер; 4 – рамный шпангоут; 5 – бортовая продольная балка; 6 – палуба.
5.7. Системы набора палубы
При поперечной системе набора балками главного направления являются бимсы, а перекрестными связями – карлингсы. (рис.5.13.а, 5.14, 5.15).
При продольной системе набора балками главного направления являются продольные подпалубные балки, а перекрестными связями – рамные бимсы (рис.5.14.б)
1 – поперечная переборка; 2 – борт; 3 – карлингс; 4 – концевой люковый бимс; 5 – полубимс; 6 – продольная подпалубная балка; 7 – пиллерс.
Р ис.5.14. Конструктивные элементы палубного перекрытия.
1 – бимс; 2 – карлингс; 3 – палубный настил; 4 – бимсовая кница; 5 – пиллерс.
Рис.5.15. Набор в районе грузового люка (схема и вид изнутри грузового трюма).
1 – настил палубный; 2 – полубимс; 3 – продольный комингс; 4 – поперечный комингс; 5 – продольная полупереборка; 6 – бимс концевой.
