7.2.2. Определение реакции грунта и точки ее приложения.
После посадки судна на мель необходимо замерить его осадки носом dнг и кормой dкг (рис. 71,а). Затем, используя диаграмму Фирсова, по известным dнг и dкг находят массу воды вытесненной сидящем на грунте судном г и абсциссу его центра величины хсг (рис. 71,б). Сила реакции грунта определяется
R = 9,81 (–г).
Из уравнения равенства моментов всех сил относительно плоскости мидель-шпангоута определяем абсциссу точки приложения силы реакции грунта х R.
х R = 9,81(хg – г хсг) / R,
или х R = (хg – г хсг) /(–г ).
7.2.3. Определение массы снимаемого груза для всплытия судна. Если ватерлиния всплытия будет совпадать с аварийной ватерлинией, то масса снимаемых грузов ∑mi и их общий центр тяжести х должны быть равны:
∑mi = –г;
х = ∑mi хi /∑mi = х R,
где mi и хi - масса и абсцисса центра тяжести i-го снимаемого груза.
Если после всплытия необходимо обеспечить некоторый запас воды под килем, то задача решается следующим образом. С учетом
запаса воды под килем определяют осадки судна носом dнв и кормой dкв, по которым находят массу вытесненной воды в и абсциссу центра величины хсв всплывшего судна (рис.71,б). Определив в и хсв , массу ∑mi и абсциссу общего центра тяжести х снимаемых грузов подсчитываем по формулам
∑mi = Δ–Δв;
х = ∑mi хi /∑mi = (Δхg – Δв хсв) /(Δ–Δв ).

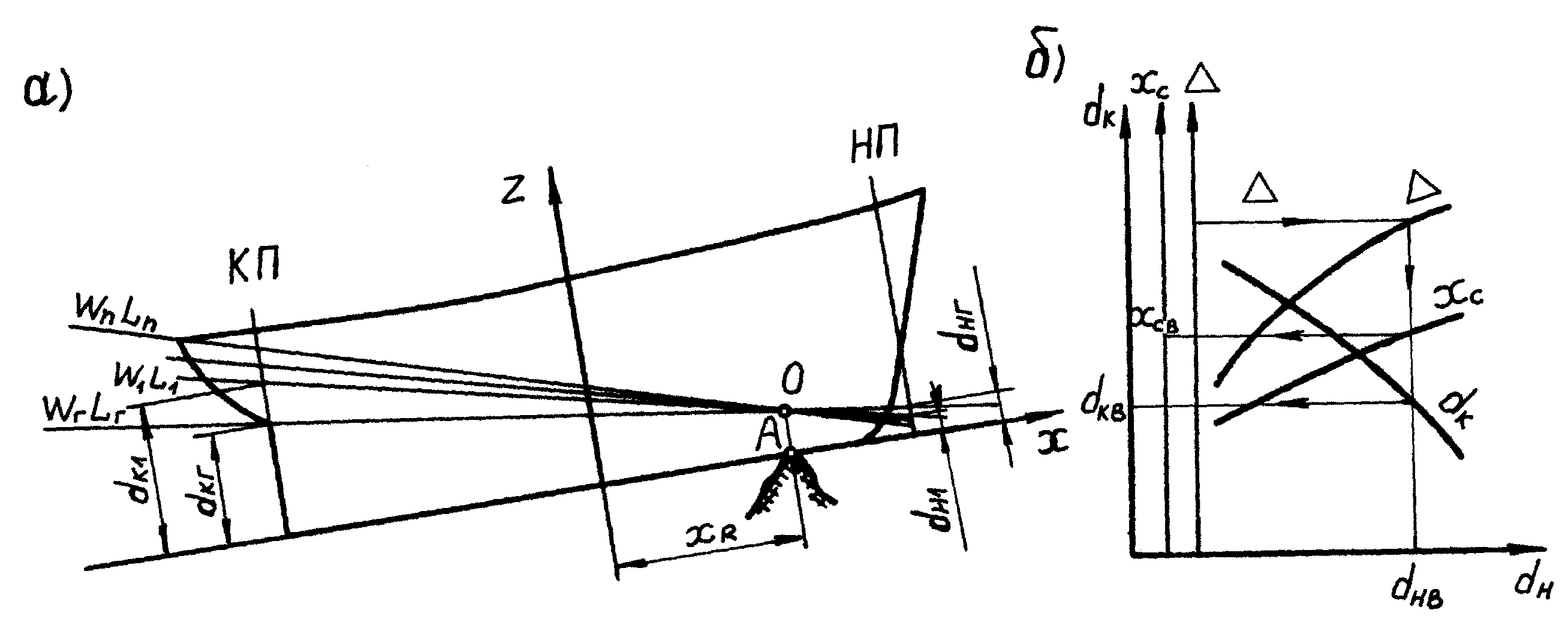

Рис.72. К расчету снятия судна с мели путем перемещения грузов:
а) – проведение неравнообъемных ватерлиний;
б) – определение ватерлинии всплытия.
7.2.4. Определение массы перемещаемых грузов для всплытия судна. Это способ снятия судна с мели используется только тогда, когда рельеф грунта под днищем позволяет судну менять дифферент, а точка касания судном грунта расположена вблизи одной из оконечностей (рис.72). В этом случае при соответствующем перемещении грузов можно добиться увеличения силы плавучести, так как входящие в воду объемы корпуса будут больше выходящих. Очевидно, грузы необходимо переместить на такое расстояние, чтобы сила плавучести γV стала равной весу судна Р (или масса вытесненной воды – массе судна) до аварии. Порядок решения данной задачи следующий:
- определяем абсциссу точки касания судном грунта (точка А) х R = (Δхg – Δг хсг) /(Δ–Δг ) и помечаем ее на продольном виде судна;
- наносим на продольный вид судна аварийную ватерлинию WгLг по снятым осадкам dнг и dкг, и отмечаем на ней точку О находящейся на одной вертикали с точкой А (рис.72,а);
- полагая, что при продольном перемещении груза судно будет поворачиваться вокруг точки О, проводим через эту точку несколько ватерлиний W1L1, W2L2 … WnLn для которых определяется массу вытесненной воды и абсциссу центра величины судна хс;
- найденные значения вносим в таблицу (табл. 7) и строим кривые dк ; хс показывающие их зависимость от осадки носом dн (рис. 72,б);
- по точке пересечения кривой Δ с горизонтальной прямой соответствующей массе судна до аварии, находим осадки носом dнв и кормой dкв и абсциссу центра величины судна после всплытия хсв .
Таблица 7
-
W1L1
W2L2
…
WnLn
dн,(м)
dк,(м)
Δ,(т)
хс,(м)
Массу перемещаемых грузов mi обеспечивающих всплытие находят по формуле
∑mi li =Δ( хсв - хg),
где Δ и хg - масса и абсцисса центра тяжести (величины) судна до аварии.
