Міністерство освіти і науки України Запорізький національний технічний університет

М Е Т О Д И Ч Н І В К А З І В К И

д о л а б о р а т о р н и х р о б і т з д и с ц и п л і н и “ М а т е р і а л о з н а в с т в о ”

д л я с т у д е н т і в д е н н о ї т а з а о ч н о ї ф о р м и н ав ч ан н я

2002

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

Міністерство освіти і науки України Запорізький національний технічний університет

М Е Т О Д И Ч Н І В К А З І В К И

д о л а б о р а т о р н и х р о б і т з д и с ц и п л і н и “ М а т е р і а л о з н а в с т в о ”

д л я с т у д е н т і в д е н н о ї т а з а о ч н о ї ф о р м и н ав ч ан н я

Під загальною редакцією доктора технічних наук, професора А.Д. Коваля

Затверджено вченою радою національного

технічного університету Протокол № 3

від “ 5 листопада 2001 р.

2002

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

3

Методичні вказівки до лабораторних робіт з дисципліни “Матеріалознавство” для студентів усіх форм навчання /Укл.: А.Д. Коваль, С.Б. Бєліков, І.М. Лазечний, Л.П. Степанова. Під загальною редакцією А.Д. Коваля. Малюнки М.М. Брикова, к.т.н. Комп’ютерна графіка О.В. Іващенко. –Запоріжжя: ЗНТУ, 2002. - 152 с.

Навчальний посібник складено з метою найбільш повного забезпечення самостійної та аудиторної роботи студентів при вивченні дисципліни “Матеріалознавство”. Теми лабораторних робіт відповідають навчальній програмі, розробленій кафедрою фізичного матеріалознавства Запорізького національного технічного університету.

Посібник призначено для студентів вищих навчальних закладів, що навчаються за напрямками: 0902 - Інженерна механіка, 0923 – Зварювання, 1001 – Авіація та космонавтика, тощо.

Укладачі: А.Д. Коваль, д.т.н., професор С.Б. Бєліков, д.т.н., професор І.М. Лазечний, к.т.н., доцент Л.П. Степанова, к.т.н., доцент

Рецензенти: Гіржон В.В. - зав. кафедри “Фізичне матеріалознавство” Запорізького державного університету, д. ф.-м. н., професор.

Середа Б.П. - зав. кафедри “Матеріалознавство та обробка металів” Запорізької державної інженерної академії, д.т.н., професор.

Відповідальний за випуск: А.Д. Коваль, професор, д.т.н.

Затверджено вченою радою національного

технічного університету Протокол № 3

від “ 5 “ листопада 2001 р.

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

4

ЗМІСТ

ЛАБОРАТОРНА РОБОТА № 1

Методи дослідження металів та стопів.............................................

6

ЛАБОРАТОРНА РОБОТА № 2

Макроскопічний та мікроскопічний методи



дослідження металів та стопів...........................................................

17

ЛАБОРАТОРНА РОБОТА № 3

Вплив пластичної деформації та рекристалізації



на структуру і твердість сталі...........................................................

30

ЛАБОРАТОРНА РОБОТА № 4

Залізовуглецеві стопи. Мікроскопічне дослідження



відпалених вуглецевих сталей................................................................

43

ЛАБОРАТОРНА РОБОТА № 5

Мікроскопічне дослідження чавунів.....................................................

58

ЛАБОРАТОРНА РОБОТА № 6

Вивчення загартовуваності та прогартовуваності



вуглецевих і легованих сталей................................................................

66

ЛАБОРАТОРНА РОБОТА № 7

Вплив температури відпускання на структуру



та властивості загартованих сталей................................................

82

ЛАБОРАТОРНА РОБОТА № 8

Хіміко-термічна обробка (ХТО)

та поверхневе гартування……………………………………….........90

ЛАБОРАТОРНА РОБОТА № 9

Вивчення структури, властивостей та призначення



легованих сталей...................................................................................

102

ЛАБОРАТОРНА РОБОТА № 10

Вивчення структури, властивостей та призначення



спеціальних сталей та стопів............................................................

119

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

5

ЛАБОРАТОРНА РОБОТА № 11

Кольорові метали та стопи на їх основі..........................................

128

ЛАБОРАТОРНА РОБОТА № 12

Конструкційні неметалеві матеріали..............................................

142

ЛІТЕРАТУРА................................................................................

150

Додаток А.....................................................................................

151

Додаток Б.....................................................................................

152

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

6

ЛАБОРАТОРНА РОБОТА № 1

Методи дослідження металів та стопів

Мета роботи - вивчити термічний, дилатометричний, електронномікроскопічний та рентгенівські методи дослідження; ознайомитися з будовою та принципом роботи приладів та установок, які використовуються при проведенні досліджень цими методами.

1.1 Загальні відомості

Всі методи дослідження, які застосовуються в металознавстві, поділяються на дві групи. До першої групи відносяться прямі методи дослідження, за допомогою яких вивчають структуру металів та стопів. Деякі непрямі методи (термічний, дилатометричний і ін.) дозволяють встановити зв’язок між структурою та властивостями матеріалів.

Друга група методів дає можливість безпосередньо виявити хімічний склад матеріалу та його механічні, фізичні, магнітні або технологічні властивості. Всебічну і достатню інформацію стосовно структури та властивостей матеріалу можна отримати при використанні тільки всього комплекса методів.

1.1.1 Термічний метод

Термічний метод застосовують для визначення температур фазових перетворень в металах та побудови діаграм стану стопів. На рис. 1.1 показано устаткування для проведення термічного аналізу. Термопара - це спаяні разом дроти двох різних металів або стопів. Якщо нагріти спай термопари, то виникає термоелектрорушійна сила (ТЕРС), під дією якої струм відхиляє стрілку гальванометра. Від різниці між температурою гарячого та холодних кінців термопари залежить ТЕРС, абсолютне значення якої дозволяє визначити температуру стопу.

Стоп нагрівають до рідкого стану, а потім повільно охолоджують та фіксують температуру через кожні 20...30 с.

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

7

Використовуючи ці дані, будують криві охолодження (або нагрівання) в координатах “температура-час”.

1 – електропіч; 2 - тигель із металом; 3 – термопара; 4 - електричний провідник; 5 - гальванометр

Рисунок 1.1 - Схема установки для термічного аналізу

Фазові перетворення - топлення (або кристалізація), зміна кристалічної гратки, розчинення (або кристалізація) надлишкових фаз супроводжуються виділенням чи поглинанням тепла. Внаслідок цього на кривих охолодження спостерігаються температурні зупинки, коли перетворення відбувається при постійній температурі, або перегини, якщо перетворення здійснюється в інтервалі температур (рис. 1.2). Наприклад, на кривих охолодження умовний чистий метал А кристалізується при температурі tA, а стоп I (38%В+62%А) - в інтервалі температур t3…t1, стоп ІІ – в інтервалі t4…t2. Ці температурні точки називають критичними.

Критичні точки використовують для побудови діаграми стану стопів у координатах “температура - хімічний склад стопів”. Діаграма стану - це графічні зони стійкого існування фаз у залежності від хімічного складу стопів та температури. Для побудови діаграми визначають критичні точки для цілого ряду стопів, наносять їх на діаграму і з’єднують плавними лініями (рис. 1.2, б). Лінії відокремлюють зони із різними фазами, точки ліній характеризують хімічний склад фаз, що знаходяться в рівновазі; температури початку та кінця фазових перетворень. Знання діаграми необхідне для вибору режимів термічної обробки та температур технологічних процесів.

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

8

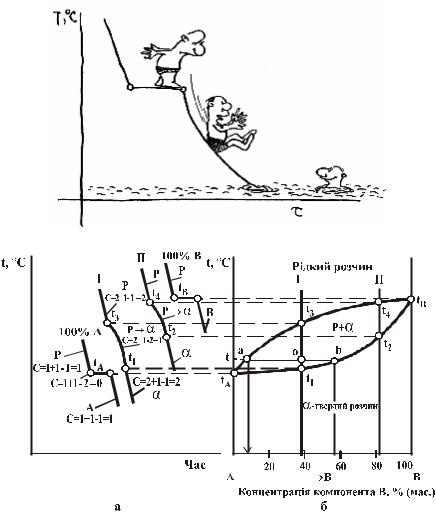

а – криві охолодження; б – діаграма стану умовних металів А та В

Рисунок 1.2 - Побудова діаграми стану за допомогою кривих охолодження

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

9

1.1.2Дилатометричний метод

Воснові цього методу - зміна об’єму матеріалу при нагріванні чи охолодженні. При ізотропному розширенні зразка фіксується його довжина. Використовують метод для визначення коефіцієнтів лінійного термічного розширення металів та стопів для різних температурних інтервалів, вивчення температур фазових перетворень

утвердому стані.

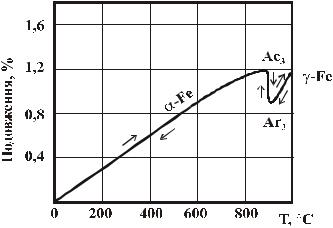

Рисунок 1.3 - Дилатометрична крива для чистого заліза

За допомогою дилатометра записують дилатометричну криву, що показує зміну подовження зразка у залежності від температури (рис. 1.3) або в процесі ізотермічної витримки. Якщо у стопі немає фазових перетворень, то довжина зразка змінюється монотонно (рис.1.3, інтервал температур 20...911°С). При температурі 911°С

(точка A3 ) довжина зразка значно зменшується, оскільки ОЦК гратка

α-Fe перетворюється в більш компактну ГЦК гратку γ-Fe.

Подальше нагрівання призводить до збільшення довжини зразка зі структурою γ-Fe внаслідок теплового розширення.

Найчастіше використовують диференційні дилатометри (рис.1.4), за допомогою яких фіксується різниця подовжень зразка та

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com

10

еталона (стопу з відомим коефіцієнтом лінійного термічного розширення). Зразок 1 та еталон 2 розміщують в запаяні з одного кінця кварцеві трубки 3 та 4. За допомогою кварцевих стрижнів (6 та 7) подовження зразка та еталона передаються через металеві стрижні 8 рухомим опорам 10 та 11 трикутника, на якому розміщене дзеркало 5; третя опора - нерухома.

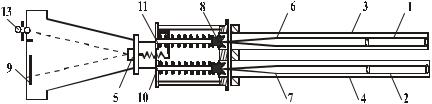

Рисунок 1.4 - Схема диференційного дилатометра

Промінь світла від джерела 13 відбивається від дзеркала 5 і фокусується на матовому склі або фотоплівці 9. Дилатометричну криву одержують при переміщенні світлового променя внаслідок одночасного подовження зразка та еталона. Розташування кривої, а також кут її нахилу відносно горизонтальної осі визначається співвідношенням подовження зразка та еталона.

1.1.3 Метод електронної мікроскопії

Метод електронної мікроскопії дозволяє вивчати тонку структуру металів та стопів при збільшеннях до 500 тис. разів і більше та одержувати більш повні знання про механізми фазових перетворень, пластичної деформації та руйнування металів, вивчати дефекти кристалічної будови. В електронному мікроскопі використовують електронні промені та систему електромагнітних лінз. Мікроскоп складається із герметичної колони, в якій досягається високий вакуум (до 1,3×10-3 Па) і розташована електронна оптика, та блоків живлення. На рис. 1.5 показана схема електронного мікроскопа для просвічування. Випромінювач електронів складається з катода 1, фокусуючого електрода 2 та анода 3. Конденсорна лінза 4 фокусує електронні промені на об’єкті 5. Об’єктивна лінза 6 дає збільшене

PDF создан испытательной версией pdfFactory Pro www.pdffactory.com
