.pdfМІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ Кафедра Основи конструювання
Реєстр. № 14/705-28.02.2011
Ткач В.О. Ісаєва Т.М. Войтович О.А.
ДОВІДНИК З КРЕСЛЕННЯ
методичні рекомендації до виконання графічних робіт з дисципліни "Нарисна геометрія, інженерна та комп'ютерна графіка"
на практичних заняттях для студентів 1 курсу факультету машинобудування денної форми навчання
Херсон – ХНТУ – 2011
ДОВІДНИК З КРЕСЛЕННЯ (методичні рекомендації до виконання графічних робіт дисципліни "Нарисна геометрія, інженерна та комп'ютерна графіка" на практичних заняттях для студентів 1 курсу ф-ту
машинобудування денної форми навчання). Херсон, ХНТУ, 2011,44 с. Уклали: Ткач В.О. – старший викладач
Ісаєва Т.М. – старший викладач Войтович О.А. – к.т.н., доцент
Затверджено на засіданні кафедри
Основи конструювання пр. № 6 від 22.02.2011 р.
Зав. кафедрою
____________________
Ю.Г. Розов
2
Основні параметри різьби
Розглянемо основні параметри різьби на прикладі стандартної метричної різьби, яка має найчастіше застосування (рис. 1, табл. 1).
Основні параметри різьби мають такі визначення.
Профіль різьби – трикутний з Ð60º при вершині.
Крок різьби Р – відстань між сусідніми однойменними бічними сторонами профілю в напрямку, паралельному осі різьби [2, c. 97, 6, c. 90-100].
Хід різьби t – відстань між найближчими однойменними бічними сторонами профілю, які належать одній тій самій гвинтовій поверхні, в напрямку, паралельному осі різьби. Хід різьби – величина відносного осьового переміщення гвинта (гайки) за один оберт. Для багатозахідних різьб t = Pn , де n – число заходів.
Зовнішній діаметр різьби (d - для стрижня, D - для отвору) – діаметр уявного циліндра, описаного навколо вершин зовнішньої різьби або западин внутрішньої різьби.
Внутрішній діаметр різьби (d1 - для стрижня, D1 - для отвору) - діаметр уявного циліндра, вписаного у западини зовнішньої різьби або у вершини внутрішньої різьби.
Середній діаметр різьби (d2 - для стрижня, D2 - для отвору) – діаметр уявного співвісного з різьбою циліндра, який перетинає витки різьби так, що ширина виступу різьби та ширина западини рівні.
3
H = 0,86603P; H1 = 0,54125P; R = H/6 = 0,144P |
Рис. 1. Параметри метричної різьби |
Таблиця 1
Параметри профілю метричної різьби згідно ГОСТ 9150-81
|
Діаметри різьби, мм |
|
Крок різьби, |
Висота |
||
|
|
|
|
|
мм, Р |
профілю, Н1 |
зовнішній |
|
середній |
|
внутрішній |
||
|
|
|
|
|||
d |
|
d2 |
|
d1 |
|
|
1 |
|
2 |
|
3 |
4 |
5 |
|
|
|
|
|
|
|
1 |
|
0,838 |
|
0,730 |
0,25 |
0,135 |
|
|
|
|
|
|
|
1,1 |
|
0,938 |
|
0,830 |
0,25 |
0,135 |
|
|
|
|
|
|
|
1,2 |
|
1,038 |
|
0,930 |
0,25 |
0,135 |
|
|
|
|
|
|
|
1,4 |
|
1,205 |
|
1,075 |
0,3 |
0,162 |
|
|
|
|
|
|
|
1,6 |
|
1,373 |
|
1,221 |
0,35 |
0,189 |
|
|
|
|
|
|
|
1,8 |
|
1,573 |
|
1,421 |
0,35 |
0,189 |
|
|
|
|
|
|
|
2 |
|
1,740 |
|
1,567 |
0,40 |
0,216 |
|
|
|
|
|
|
|
4
1 |
2 |
3 |
4 |
5 |
|
|
|
|
|
2,2 |
1,908 |
1,713 |
0,45 |
0,243 |
|
|
|
|
|
2,5 |
2,208 |
2,013 |
0,45 |
0,243 |
|
|
|
|
|
3 |
2,675 |
2,459 |
0,50 |
0,270 |
|
|
|
|
|
3,5 |
3,110 |
2,850 |
0,60 |
0,325 |
|
|
|
|
|
4 |
3,546 |
3,242 |
0,70 |
0,379 |
|
|
|
|
|
4,5 |
4,013 |
3,688 |
0,75 |
0,406 |
|
|
|
|
|
5 |
4,480 |
4,134 |
0,80 |
0,433 |
|
|
|
|
|
6 |
5,350 |
4,918 |
1 |
0,541 |
|
|
|
|
|
7 |
6,350 |
5,918 |
1 |
0,541 |
|
|
|
|
|
8 |
7,188 |
6,647 |
1,25 |
0,676 |
|
|
|
|
|
9 |
8,188 |
7,647 |
1,25 |
0,676 |
|
|
|
|
|
10 |
9,026 |
8,376 |
1,5 |
0,812 |
|
|
|
|
|
11 |
10,026 |
9,376 |
1,5 |
0,812 |
|
|
|
|
|
12 |
10,863 |
10,106 |
1,75 |
0,947 |
|
|
|
|
|
14 |
12,701 |
11,835 |
2 |
1,082 |
|
|
|
|
|
16 |
14,701 |
13,835 |
2 |
1,082 |
|
|
|
|
|
18 |
16,376 |
15,294 |
2,5 |
1,353 |
|
|
|
|
|
20 |
18,376 |
17,294 |
2,5 |
1,353 |
|
|
|
|
|
22 |
20,376 |
19,294 |
2,5 |
1,353 |
|
|
|
|
|
24 |
22,051 |
20,752 |
3 |
1,624 |
|
|
|
|
|
27 |
25,051 |
23,752 |
3 |
1,624 |
|
|
|
|
|
30 |
27,727 |
26,211 |
3,5 |
1,894 |
|
|
|
|
|
5
Вимірювання кроку різьби
Для визначення різьби, що знаходиться на деталі, використовують спеціальні шаблони – різьбоміри (рис. 2, а). На корпусі різьбоміра вибито клеймо М60°, а на кожній пластинці – крок різьби в міліметрах.
Для визначення різьби підбирають пластинку із зубами, які можуть бути введені до впадин різьби. Потім читають вказаний на пластинці крок (або число витків на дюйм – для трубної різьби). Зовнішній діаметр різьби d на стрижні вимірюється звичайно – за допомогою штангенциркуля. За цими двома даними знаходять різьби за довідником.
За відсутністю різьбоміра крок різьби або число витків на дюйм може бути визначений за допомогою відбитка на папері. Для цього на край столу кладуть лист паперу, прикладають до нього різьбову деталь та надавлюванням руки отримують відбиток декількох кроків, бажано не менш 10 (рис. 2, б).
а) різьбоміром; |
б) за відбитком |
Рис. 2. Визначення кроку різьби
На відбитку вимірюють відстань L між крайніми чіткими рисками. Потім рахують число кроків n на довжині L (при цьому слід пам’ятати, що число n на одиницю менш за число рисок). Крок різьби визначається шляхом поділу L на n.
6
Приклад. Відбиток надав 10 чітких рисок (тобто 9 кроків) загальною довжиною 13,5 мм. Зовнішній діаметр різьби 18 мм.
Визначаємо крок Р = 13,5:9 = 1,5 мм, за табл. 1.2 знаходимо: різьба М18х1,5.
Визначення цим методом різьби в отворах можливо за допомогою металічного або дерев’яного стрижня, що обернений папером.
Примітка: для найбільш поширених діаметрів кроки метричної різьби виражаються або цілим числом міліметрів, або числом, кратним 0,5 або 0,25 мм.
Таблиця 2
Діаметри та кроки метричних різьб згідно ГОСТ 16967-81, мм
|
Діаметри, d |
|
|
Кроки, s |
|
|
|
|
|
1-й ряд |
2-й ряд |
3-й ряд |
великий |
дрібні |
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
|
|
|
|
|
4 |
|
|
0,7 |
0,5 |
|
|
|
|
|
|
4,5 |
|
(0,75) |
0,5 |
|
|
|
|
|
5 |
|
|
0,8 |
0,5 |
|
|
|
|
|
6 |
|
|
1 |
0,75; 0,5 |
|
|
|
|
|
|
|
7 |
1 |
0,75; 0,5 |
|
|
|
|
|
8 |
|
|
1,25 |
1; 0,75; 0,5 |
|
|
|
|
|
|
|
9 |
(1,25) |
1; 0,75; 0,5 |
|
|
|
|
|
10 |
|
|
1,5 |
1,25; 1; 0,75; 0,5 |
|
|
|
|
|
|
|
11 |
(1,5) |
1; 0,75; 0,5 |
|
|
|
|
|
12 |
|
|
1,75 |
1,5; 1,25; 1; 0,75; 0,5 |
|
|
|
|
|
7
1 |
2 |
3 |
4 |
5 |
|
|
|
|
|
|
14 |
|
2 |
1,5; 1,25; 1; 0,75; 0,5 |
|
|
|
|
|
|
|
15 |
- |
1,5; (1) |
|
|
|
|
|
16 |
|
|
2 |
1,5; 1; 0,75; 0,5 |
|
|
|
|
|
|
|
17 |
- |
1,5; (1) |
|
|
|
|
|
|
18 |
|
2,5 |
2; 1,5; 1; 0,75; 0,5 |
|
|
|
|
|
20 |
|
|
2,5 |
2; 1,5; 1; 0,75; 0,5 |
|
|
|
|
|
|
22 |
|
2,5 |
2; 1,5; 1; 0,75; 0,5 |
|
|
|
|
|
24 |
|
|
3 |
2; 1,5; 1; 0,75 |
|
|
|
|
|
|
|
25 |
- |
2; 1,5; (1) |
|
|
|
|
|
|
27 |
|
3 |
2; 1,5; 1; 0,75 |
|
|
|
|
|
30 |
|
|
3,5 |
(3); 2; 1,5; 1; 0,75 |
|
|
|
|
|
|
33 |
|
3,5 |
(3); 2; 1,5; 1; 0,75 |
|
|
|
|
|
|
|
35 |
- |
1,5 |
|
|
|
|
|
36 |
|
|
4 |
3; 2; 1,5; 1 |
|
|
|
|
|
|
39 |
|
4 |
3; 2; 1,5; 1 |
|
|
|
|
|
|
|
40 |
- |
(3); (2); 1,5; 1 |
|
|
|
|
|
42 |
|
|
4,5 |
(4); 3; 2; 1,5; 1 |
|
|
|
|
|
|
45 |
|
4,5 |
(4); 3; 2; 1,5; 1 |
|
|
|
|
|
48 |
|
|
5 |
(4); 3; 2; 1,5; 1 |
|
|
|
|
|
|
|
50 |
- |
(3); (2); 1,5 |
|
|
|
|
|
|
52 |
|
5 |
(4); 3; 2; 1,5; 1 |
|
|
|
|
|
|
|
55 |
- |
(4); (3); 2; 1,5 |
|
|
|
|
|
8
1 |
|
2 |
|
3 |
|
4 |
5 |
|
|
|
|
|
|
|
|
56 |
|
|
|
|
|
5,5 |
4; 3; 2; 1,5; 1 |
|
|
|
|
|
|
|
|
|
|
|
|
58 |
|
- |
(4); (3); 2; 1,5 |
|
|
|
|
|
|
|
|
|
|
60 |
|
|
|
(5,5) |
4; 3; 2; 1,5; 1 |
|
|
|
|
|
|
|
|
|
|
|
|
62 |
|
- |
(4); (3); 2; 1,5 |
|
|
|
|
|
|
|
|
64 |
|
|
|
|
|
6 |
4; 3; 2; 1,5; 1 |
|
|
|
|
|
|
|
|
|
|
|
|
65 |
|
- |
(4); (3); 2; 1,5 |
|
|
|
|
|
|
|
|
|
|
68 |
|
|
|
6 |
4; 3; 2; 1,5; 1 |
|
|
|
|
|
|||
Зображення та позначення різьби на кресленнях |
|||||||
Правила зображення різьби та нанесення її позначень на кресленнях |
|||||||
встановлює ГОСТ 2.311-68. |
|
|
|
|
|||

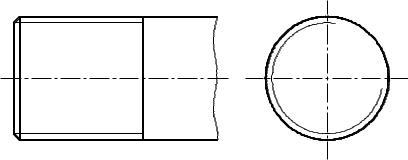

Різьбу |
на стрижні |
зображують |
суцільними |
товстими (основними) |
|||
лініями по її зовнішньому діаметру і суцільними тонкими лініями – по внутрішньому (рис. 3) [2, c. 103-105].
Рис. 3. Зображення різьби на стрижні

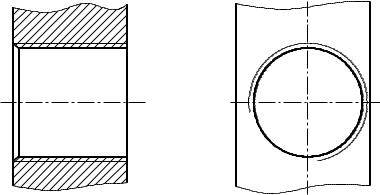

Різьбу в отворі показують основними лініями по її внутрішньому діаметру і суцільними тонкими – по зовнішньому (рис. 4).
9
Рис. 4. Зображення різьби в отворі
На зображеннях, отриманих проектуванням на площину, паралельну осі стрижня, суцільну тонку лінію по внутрішньому діаметру різьби проводять на всю довжину, а на виглядах, отриманих проектуванням на площину, перпендикулярну до осі стрижня, по внутрішньому діаметру різьби проводять дугу, що приблизно дорівнює ¾ кола, розімкнену в будь-якому місці
(рис. 3, 4).
Умовне позначення різьб:
§літерне позначення для типу різьби: М – метрична;
G - трубна циліндрична;
R- конічна зовнішня; Rc - конічна внутрішня; К - конічна дюймова; Tr - трапецеїдальна;
S– упорна;
§номінальний діаметр різьби;
§крок (якщо різьба може мати різний крок при одному й тому ж діаметрі); указується лише дрібний крок;
§умовне позначення поля допуску або класу точності. З навчальною
метою поле допуску або клас точності різьби можна в умовному позначенні не вказувати;
