НГ,ИКГ ф-тет маш 2 сем / Дов_дник з креслення

§ при позначенні лівої різьби після умовного позначення ставлять LH. Приклади умовного позначення різьби:

М16 – метрична різьба із зовнішнім діаметром 16 мм та великим кроком;

М20х0,75 LH – ліва метрична різьба із зовнішнім діаметром 20 мм та дрібним кроком Р = 0,75 мм;

Tr206х4 (Р2) – трапецеїдальна різьба з номінальним діаметром 20мм, ходом 4 мм, кроком 2 мм;

Tr206х4 (Р2) LH – те ж ліва.

Позначення різьби на кресленнях, крім конічних і трубної циліндричної, здебільшого відносять до її зовнішнього діаметра, наносячи значення над розмірною лінією, на її продовженні або на поличці лінії-виноски (рис. 5 а-ж).

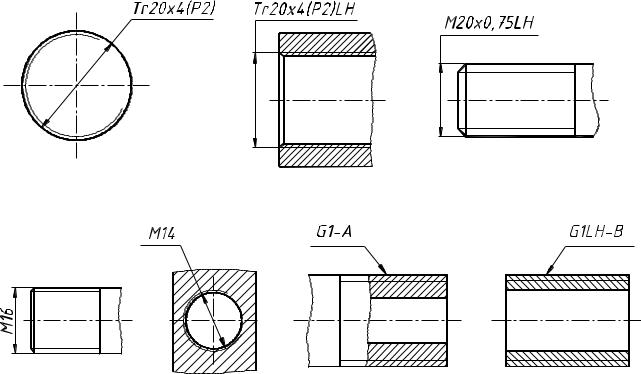

Рис. 1.5. Позначення різьб на кресленні Позначення конічних і трубної циліндричної (рис. 5 е, ж) наносять лише

на поличці лінії-виноски.

11

Зображення та позначення проточок для виходу різьбонарізного інструменту

Наявність в деталі проточки для виходу різьбонарізного інструменту потребує її зображення у виносному елементі. Нижче наведені приклади таких зображень (рис. 6) і таблиці розмірів для зовнішньої (табл.3) та внутрішньої (табл.1.4) метричної різьби згідно ГОСТ 10549-80.

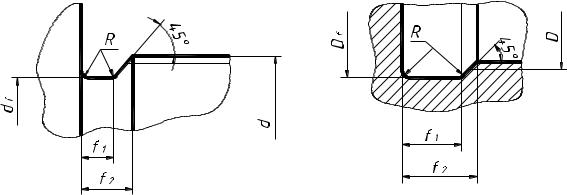

Рис. 6. Проточки для виходу різьбонарізного інструменту

Таблиця 3

Розміри проточок для зовнішньої метричної різьби згідно ГОСТ 10549-80, мм

12

Таблиця 4

Розміри проточок для внутрішньої метричної різьби ГОСТ 10549-80, мм

Болти

Болт – циліндричний стрижень, що має на одному кінці головку, а на іншому – різьбу, виконану на певній довжині [2, c. 107-109, 6, c. 102-108].

Залежно від призначення та умов роботи болти виконують з шестигранними (найбільш поширені) (рис. 7), півкруглими та потайними головками.

За ступенем точності виготовлення болти поділяють на болти нормальної (В), підвищеної (А) та грубої (С) точності, які вирізняються класами шорсткості (чистоти) поверхні різьби, циліндричного стрижня і опорної площини головки.

Для стандартних болтів використовують метричну різьбу із великим і дрібним кроком (для кожного діаметра різьби стандартом передбачений лише один дрібний крок).

Болти з шестигранними головками нормальної і підвищеної точності виготовлення мають від трьох до п’яти виконань.

13

D1 = (0,9 - 0,95)S

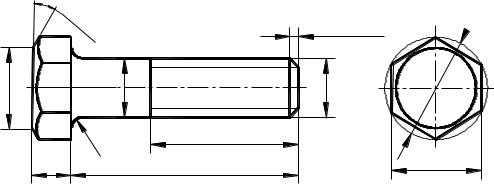

Рис. 7. Болт з шестигранною головкою за ГОСТ 7798-70. Виконання 1

Структура умовного позначення болтів:

1.назва;

2.варіанти виконання (виконання 1 не вказують);

3.діаметр метричної різьби;

4.дрібний крок різьби (великий не вказують);

5.позначення поля допуску різьби (поле допуску 8g не вказується);

6.довжина болта (довжина стрижня без головки);

7.клас міцності або група матеріалу;

8.позначення виду покриття;

9.товщина покриття (мкм);

10.номер стандарту на конструкцію і розміри болта.

Приклад:

Болт 4М20×1,5-6gх100.88.35Х.133 ГОСТ7805-70 – болт із шестигранною головкою (п. 10), виконання 4 (п. 2), класу точності А (п. 10), з метричною різьбою діаметром 20 мм (п. 3) і дрібним кроком 1,5 мм (п. 4), поле допуску різьби 6g (п. 5), довжиною 100 мм (п. 6), виконаний зі сталі класу міцності 8.8 з уточненням її марки 35Х (п. 7), покриття нікелеве 13 (п. 8),

14

діаметром 12 мм (п. 3) і великим кроком (п. 4), поле допуску різьби 8g (п. 5), довжиною 60 мм (п. 6), виконаний зі сталі класу міцності 5.6 (п. 7), без покриття (п. 9).

Таблиця 5

Болти з шестигранною головкою (нормальної точності) за ГОСТ 7798-70. Номінальні розміри

Примітки:

1.Ряд довжин болтів: 8; 10; 12; 14; 16; (18); 20; (22); 25; (28); 30; 32; 35; (38); 40; 45; 50; 55; 60; 65; 70; 75; 80; (85); 90; (95); 100; (105); 110; (115); 120; (125); 130; 140; 150; 160; 170; 180; 190; 200; 220; 240; 260; 280.

2.Болти з номінальними діаметрами різьби та довжинами, наведеними в дужках, використовувати не рекомендується.

15

Шпильки

Шпилька – це деталь, що являє собою стрижень, який має на одному кінці різьбу (посадочну) для загвинчування в одну зі з’єднуваних деталей, а на іншому – різьбу (стяжну) для нагвинчування гайки (рис. 8) [2, c. 118-120, 6, c. 117-120].

Шпильки виготовляють з метричною різьбою як з великим, так і з дрібним кроком, з однаковими номінальними діаметрами d різьби і гладкої частини (виконання 1). Допускається виготовляти шпильки з d1, що приблизно дорівнює середньому діаметру різьби (виконання 2).

Шпильки виготовляються для деталей з нарізними отворами з діаметром різьби від 2 до 48 мм нормальної і підвищеної точності.

Таблиця 6

Довжина посадочного нарізного кінця шпильки для деталей з різьбовими отворами

виготовляються за згодою сторін.

16

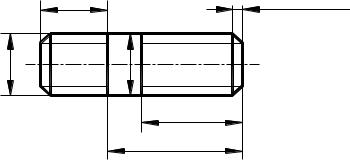

Рис.8. Шпилька для деталей з різьбовими отворами. Виконання 1

Довжиною шпильки l називають довжину частини шпильки без посадочного нарізного кінця l1. Довжину стяжного кінця шпильки l0 беруть 2d+6 (при l ≤ 120 мм) або вибирають з таблиці відповідно до стандарту.

Умовне позначення шпильок аналогічне позначенню болтів. Приклад:

Шпилька М20-6gх150.58 ГОСТ 22032-76 – шпилька з загвинчуваним кінцем завдовжки d, класу точності В (п. 10), виконання 1 (п. 2), з діаметром різьби d = 20 мм (п. 3) і великим кроком Р = 2,5 мм (п. 4), полем допуску різьби 6g (п. 5), довжиною l = 150 мм (п. 6), класу міцності 5.8 (п. 7), без покриття

(п. 8).

Шпилька М20х1,5/2,5-6gх160.66.05 ГОСТ 22040-76 – шпилька з загвинчуваним кінцем завдовжки 2,5d, класу точності В (п. 10), виконання 1 (п. 2), з діаметром різьби d = 20 мм (п. 3), з дрібним кроком Р = 1,5 мм на посадочному нарізному кінці і великим кроком Р = 2,5 мм на стяжному кінці (п. 4), полем допуску різьби 6g (п. 5), довжиною l = 160 мм (п. 6), класу міцності 6.6 (п. 7), з покриттям 0,5 мкм (п. 8).

17

Таблиця 7

Розміри шпильок (нормальної точності) за ГОСТ 7798-70. Номінальні розміри

1.Довжину шпильок l вибирають із такого ряду: 10; 12; 14; 16; (18); 20; (22); 25; (28); 30; (32); 35; (38); 40; (42); 45; (48); 50; 55; 60; 65; 70; 75; 80; 85; 90; (95); 100; (105); 110; (115); 120; 130; 140; 150; 160; 170; 180; 190; 200; 240; 260; 280; 300 мм.

2.Розміри в дужках використовувати не рекомендується.

18

Таблиця 8

Розміри шпильок за ГОСТ 22032-76 … ГОСТ 22041-76

19

Примітка: Розміри у скобках використовувати не рекомендується

20
