.pdfГайки
Гайка – це виріб, що має отвір із різьбою для нагвинчування на болт або шпильку [2, c. 122, 6, c. 108-117].
Залежно від призначення та умов експлуатації гайки бувають шестигранні, шестигранні прорізні й корончаті, гайки-баранці, круглі шліцьові, ковпачкові, квадратні та ін.
Найширше застосування отримали шестигранні гайки, що випускаються в 1, 2 і 3 виконаннях, підвищеної (А), нормальної (В) і грубої (С) точності, нормальної висоти, низькі, високі і особливо високі, з нормальним або зменшеним розміром «під ключ», з великим або дрібним кроком, з полями допуску різьби 6Н і 7Н.
Таблиця 9
Деякі класи міцності та марки сталі для гайок
Клас міцності |
4 |
5 |
6 |
8 |
|
|
|
|
|
Марка сталі |
Ст3 |
Сталь10, |
Сталь 15, |
Сталь 20, |
|
|
сталь 20 |
сталь 35 |
сталь 45 |
|
|
|
|
|
30°
30°
D1 |
d |
20° |
D |
D1 |
d |
20° |
|
1 |
|||||||
|
|
1 |
|
|
|
||
|
|
|
|
|
|
H |
S |
|
H |
|
|
|
D1 = (0,9 - 0,95)S |
||
|
|
|||
|
|
|
||
|
а) |
|
|
б) |

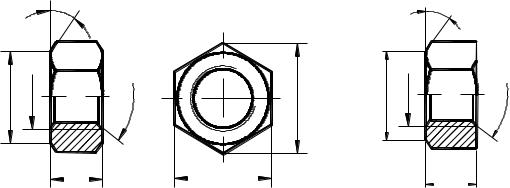

Рис. 9. Гайка шестигранна нормальної точності (ГОСТ 5915-70): а) виконання 1; б) виконання 2.
21
Таблиця 10
Розміри гайок шестигранних нормальної точності за ГОСТ 5915-70
Номінальний |
Крок різьби |
Розмір |
Діаметр |
|
||
|
|
описаного |
|
|||
діаметр |
|
|
«під |
Висота |
||
великий |
дрібний |
кола, не |
||||
різьби |
ключ» |
|
||||
|
|
менш |
|
|||
|
|
|
|
|
||
|
|
|
|
|
|
|
d, мм |
Р, мм |
S, мм |
D, мм |
H, мм |
||
|
|
|
|
|
|
|
6 |
1 |
0,75 |
10 |
10,9 |
5 |
|
|
|
|
|
|
|
|
8 |
1,25 |
1 |
13 |
14,2 |
6,5 |
|
|
|
|
|
|
|
|
10 |
1,5 |
1,25 |
17 |
18,7 |
8 |
|
|
|
|
|
|
|
|
12 |
1,75 |
1,25 |
19 |
20,9 |
10 |
|
|
|
|
|
|
|
|
(14) |
2 |
1,5 |
22 |
24,3 |
11 |
|
|
|
|
|
|
|
|
16 |
2 |
1,5 |
24 |
26,5 |
13 |
|
|
|
|
|
|
|
|
(18) |
2,5 |
1,5 |
27 |
29,9 |
15 |
|
|
|
|
|
|
|
|
20 |
2,5 |
1,5 |
30 |
33,3 |
16 |
|
|
|
|
|
|
|
|
(22) |
2,5 |
1,5 |
32 |
35,0 |
18 |
|
|
|
|
|
|
|
|
24 |
3 |
2 |
36 |
39,6 |
19 |
|
|
|
|
|
|
|
|
(27) |
3 |
2 |
41 |
45,2 |
22 |
|
|
|
|
|
|
|
|
30 |
3,5 |
2 |
46 |
50,9 |
24 |
|
|
|
|
|
|
|
Примітка: Розміри гайок у скобках використовувати не рекомендується
Вумовному позначенні гайок вказують:
1.найменування деталі;
2.виконання (виконання 1 не вказують);
3.діаметр різьби;
22
4.крок різьби (вказують лише для дрібної різьби);
5.поле допуску різьби (допуск 7Н не вказують);
6.клас міцності;
7.марку сталі або сплаву (вказують лише для класів міцності 10 і вище);
8.позначення виду покриття;
9.товщину покриття;
10.номер стандарту.
Приклад:
Гайка 2М16х1,5-6Н.5.016 ГОСТ 5915-70 – гайка шестигранна нормальної точності (п. 10), виконання 2 (п. 2), з діаметром різьби d = 16 мм (п. 3), з дрібним кроком різьби Р = 1,5 мм (п. 4), з полем допуску різьби 6Н (п. 5), класу міцності 5 (п. 6), покриття 01 (п. 8), товщина 6 мкм (п. 9).
Гайка М20.5 ГОСТ 5915-70 – гайка шестигранна нормальної точності (п. 10), виконання 1 (п. 2), з діаметром різьби d = 20 мм (п. 3), з великим кроком різьби (п. 4), з полем допуску різьби 7Н (п. 5), класу міцності 5 (п. 6), без покриття (п. 8).
Шайби
Шайба – деталь, яка підкладається під гайку або головку болта (гвинта)
в нарізних з’єднаннях [2, c. 126-129, 6, c. 120-122].
Шайби призначені для захисту поверхні скріплювальної деталі від зминання, для відвернення небезпеки само відкручування гайок, болтів, гвинтів і рівномірного розподілу тиску на з’єднувальні деталі.
За призначенням і формою шайби поділяють на круглі, пружинисті, квадратні, сферичні, швидкознімні, косі та ін.
Шайби виготовляються за розміром діаметра стрижня кріпильної деталі. Так, при діаметрі різьби болта чи шпильки d = 16 мм номінальний діаметр отвору шайби дорівнює 17 мм.
Матеріали, що застосовуються для виготовлення шайб, поділяються на види, які позначаються цифрами:
23
0– вуглецеві сталі;
1– леговані сталі;
2– нержавіючі сталі;
3– кольорові метали
ісплави.
d D |
S |
Рис. 10. Шайба (ГОСТ 11371-78). Виконання 1
Таблиця 11
Розміри шайб (ГОСТ 11371-78) та шайб збільшених (ГОСТ 6958-78)
|
Внутрішній діаметр |
Зовнішній діаметр |
Товщина шайби |
||||
Діаметр |
шайби |
шайби |
|||||
|
|
||||||
|
|
|
|
|
|
||
стрижня |
ГОСТ |
ГОСТ |
ГОСТ |
ГОСТ |
ГОСТ |
ГОСТ |
|
кріпильної |
11371- |
||||||
11371-78 |
6958-78 |
11371-78 |
6958-78 |
6958-78 |
|||
деталі |
|
|
|
|
78 |
|
|
|
|
|
|
|
|
|
|
|
d ,мм |
D, мм |
S, мм |
||||
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
|
|
|
|
|
|
|
|
5 |
5,3 |
5,3 |
10 |
16 |
1,0 |
1,6 |
|
|
|
|
|
|
|
||
6 |
6,4 |
6,4 |
12,5 |
18 |
1,2 |
||
|
|||||||
|
|
|
|
|
|
|
|
8 |
8,4 |
8,4 |
17,5 |
24 |
1,6 |
2,0 |
|
|
|
|
|
|
|
|
|
10 |
10,5 |
10,5 |
21 |
30 |
2,0 |
3,0 |
|
|
|
|
|
|
|
||
12 |
13 |
13 |
24 |
36 |
2,5 |
||
|
|||||||
|
|
|
|
|
|
|
|
14 |
15 |
15 |
28 |
42 |
|
|
|
|
|
|
|
|
3,0 |
4,0 |
|
16 |
17 |
17 |
30 |
48 |
|||
|
|
|
|
|
|
|
|
18 |
19 |
19 |
34 |
55 |
|
|
|
|
|
|
|
|
|
|
24
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
|
|
|
|
|
|
|
|
20 |
21 |
21 |
37 |
60 |
|
5,0 |
|
|
|
|
|
|
4,0 |
||
22 |
23 |
23 |
39 |
65 |
|||
|
|||||||
|
|
|
|
|
|
|
|
24 |
25 |
25 |
44 |
70 |
|
|
|
|
|
|
|
|
|
6,0 |
|
27 |
28 |
28 |
50 |
80 |
5,0 |
||
|
|
|
|
|
|
||
30 |
31 |
31 |
56 |
90 |
|
||
|
|
||||||
|
|
|
|
|
|
|
В умовному позначенні круглих шайб зазначають:
1.найменування виробу;
2.виконання (крім виконання 1);
3.діаметр різьби кріпильної деталі;
4.товщину, не передбачену стандартами на конкретні види шайб;
5.умовне позначення марки (групи) матеріалу;
6.марку матеріалу для груп 01, 02, 11, 32 і для матеріалу, не передбаченого ГОСТ 18123-82;
7.умовне позначення виду покриття (відсутність покриття не вказують);
8.товщину покриття;
9.позначення стандарту на конкретний вид шайби. Приклад:
Шайба 14.01.08КП 0.16 ГОСТ 11371-78 – кругла шайба (п. 1, 9),
виконання 1 (п. 2) для кріпильної деталі діаметром 14 мм (п. 3), товщиною, встановленою стандартом (п. 4), зі сталі марки 08КП (п. 5, 6), з цинковим покриттям (п. 7) завтовшки 6 мкм, хромованим (п. 8).
Шайба 2.12.01.096 ГОСТ 11371-78 – кругла шайба (п. 1, 9), виконання 2 (п. 2) для кріпильної деталі діаметром 12 мм (п. 3), товщиною, встановленою стандартом (п. 4), з матеріалу групи 01 (п. 5, 6), з цинковим покриттям 09 (п. 7) завтовшки 6 мкм (п. 8).
25
Болтове з’єднання
Для з’єднання деталей болтом у поєднуваних деталях свердлять наскрізні отвори, вісі яких при з’єднанні співпадають. Болтове з’єднання утворюється з’єднанням двох (чи кількох) деталей за допомогою болта, гайки і шайби (рис. 11). Болт вставляють в отвір з’єднувальних деталей із зазором. З’єднання здійснюється затягуванням гайки [2, c. 136-138, 6, c. 125-128].
|
D |
|
|
|
d |
|
|
|
d1 |
|
0° |
|
|
|
3 |
c |
r |
|
H |
|
|
|
|
l0 |
|
|
S |
|
R |
|
|
|
d0 |
|
|
|
R |
|
|
30° |
|
r |
h |
|
|
x |
|
|
|
|
|
a |
|
R |
|
1 |
|
l |
|
m |
1 |
n |
|
|
R |
|
Dш |

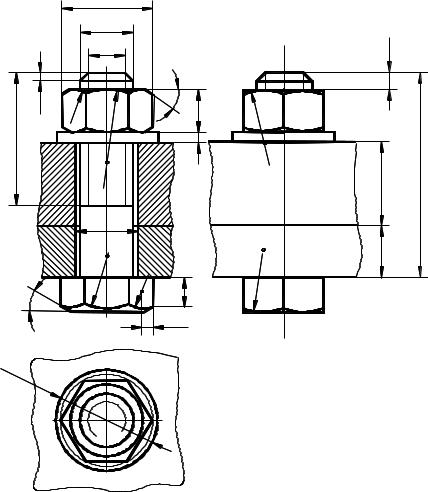

Рис. 11. Зображення кріпильних виробів за емпіричними формулами
D = 2d |
Dш = 2,2d |
а = (0,25…0,5d) |
d1 = d – 1,2P |
c = 0,15d |
R2 =0,1d |
H = 0,8d |
x = 0,25d |
h = 0,7d |
R = 1,5d |
d0 = 1,1d |
l0 = 2d + 6 |
R1 = d |
s = 0,15d |
|
Р – крок різьби |
|
|
26
l – визначається в залежності від товщини m, n поєднуваних деталей r – визначається побудовою
Спрощене зображення болтового з’єднання має такі особливості:
1.фаски на кінці стрижня болта, фаски на гайці та головці болта і фаски на шайбі не показують;
2.різьбу умовно показують уздовж довжини стрижня болта;
3.суцільну тонку лінію, яка відповідає внутрішньому діаметру різьби, проводять на відстані не менше ніж 0,8 мм і не більше як крок різьби від суцільної товстої основної лінії;
4.різьбу стрижня болта на вигляді з торця не показують;
5.зазор між стрижнем болта і стінкою отвору з’єднуваної деталі не зображують.

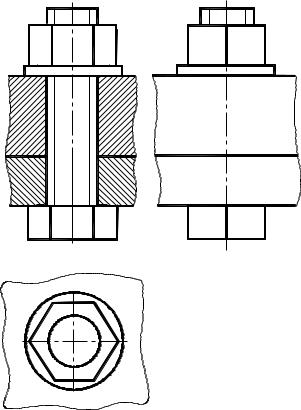

Рис. 12. Спрощене зображення болтового з’єднання
27
Шпилькове з’єднання
Шпилькове з’єднання деталей утворюється за допомогою шпильки, посадочний кінець якої загвинчують у глухий отвір з різьбою однієї з деталей; на стяжний кінець шпильки одягають приєднувальну деталь, потім шайбу і нагвинчують гайку, яка й притискує деталі одну до одної (рис. 13) [2, c. 138139, 6, c. 128-130].
|
D |
|
d 1 |
|
d |
3 |
|
|
|
0° |
|
|
|
|
a |
c |
r |
H |
|
|
|
|
|
l0 |
|
|
|
l |
|
|
R |
|
|
|
1 |
|
R |
S |
m |
|
d 0 |
|
|
L L1 l1 |
|
|
|
Dш

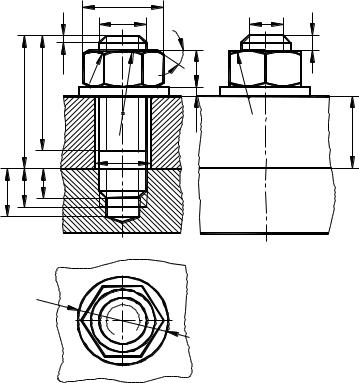

Рис. 13. Зображення різьбових з’єднань виробів за емпіричними формулами
D = 2d |
Dш = 2,2d |
а = (0,25…0,5d) |
|
d1 =0,85d |
c = 0,15d |
s = 0,15d |
|
H = 0,8d |
R1 = d |
l0 = (1,5…2)d |
|
R = 1,5d |
d0 = 1,1d |
L = l1 + 0,5d |
L1 =l 1+ 0,25d |
l – визначається в залежності від товщини m приєднувальної деталі r – визначається побудовою Р – крок різьби
28
Спрощене зображення шпилькового з’єднання має такі особливості:
1.фаски на кінці стрижня шпильки, фаски на гайці і фаски на шайбі не показують;
2.різьбу умовно показують уздовж довжини стрижня шпильки, межу різьби зображують лише на тому кінці шпильки, що загвинчується;
3.на вигляді з торця різьбу на шпильці не показують;
4.зазор між стрижнем шпильки і стінкою отвору з’єднуваної деталі не зображують;
5.межу різьби повного профілю в глухому отворі на розрізі не показують; різьбу умовно доводять до дна отвору, яке зображають плоским на рівні торця стрижня.

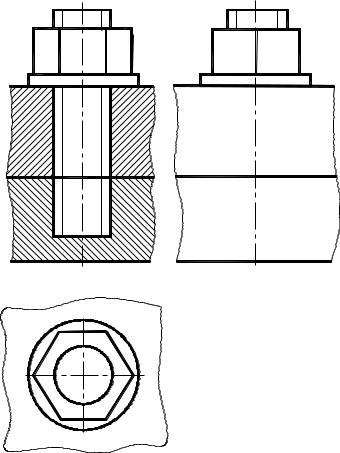

Рис. 14. Спрощене зображення шпилькового з’єднання
29
Побудова гайки
Гайка (рис. 15) – це деталь, зовнішня поверхня якої - шестигранна призма, внутрішня – поверхня обертання. Гайка має різьбовий отвір, отвір виходу спряженої деталі та проточку внутрішньої різьби. Зовнішня поверхня зроблена для роботи гайковим ключем, паз якого відповідає ГОСТ 6424-73. Розмір «під ключ» є технологічним і вказується на робочому кресленні. На зовнішній шестигранній призматичній поверхні гайки виконується конічна фаска з кутом 30º. Лінії перерізу фаски гранями призми – гіперболи, які на технічних кресленнях замінюються дугами кіл.
|
|
|
5 |
|
|
|
1 |
|
A |
|
M |
|
|
R2 |
|
|
|
|
|
|
|
F |
R |
D1 |
120° |
|
|
|
D |
||
|
|
F' |
d |
|
|
|
|
|
B |
N |
|
|
|
S |
|
|
|
|
|
|
|
H |
|
|
|
E |
|
|
|
|
R |
|
|
E' |
1 |
|
|
|
|
|
|
E'' |
|

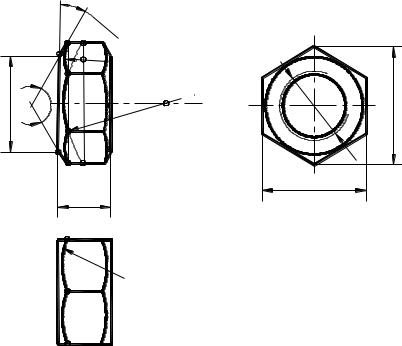

Рис. 15. Побудова гайки
Викреслювання починають з побудови гайки на вигляді ліворуч. Проводять коло (тонкою лінією) діаметром D і в нього вписують правильний шестикутник, відстань між двома протилежними гранями якого визначає розмір «під ключ» S. Потім проводять коло діаметром D1 = (0,9 – 0,95)S. На головному вигляді виконують зображення гайки висотою Н. На торцевій поверхні відкладають діаметр D1 і з крайніх точок А і В проводять лінії під кутом 30º від
30
