4.5.3.2 Правила оформлення схем, що описують структури даних
Як правило, студентам-дипломникам необхідно презентувати організацію структур і баз даних. При оформленні відповідних схем необхідно дотримуватись принципу однаковості – однакової ширини таблиць, однакового зображення зв'язків, полів, ключів тощо.
Назви таблиць, структури таблиць і назви полів оформлюються обов'язково мовою документа, за винятком первинних (PK) і зовнішніх (FK) ключів. Така вимога є обов'язковою тільки для графічних схем, на відміну від ПЗ, в якій усі ці елементи можуть оформлюватися традиційно англійською мовою.
4.5.3.3 Правила виконання з'єднань
Потоки управління в схемі вказуються лініями. Напрямок потоку зліва направо і зверху вниз вважається стандартним. У випадках, коли необхідно внести більшу ясність у схему, або якщо потік має напрямок, відмінний від стандартного, напрямок вказується стрілками.
У схемах потрібно уникати перетинання ліній. Лінії, що перетинаються, не мають логічного зв'язку між собою, тому зміни напрямку в точках перетину не допускаються.

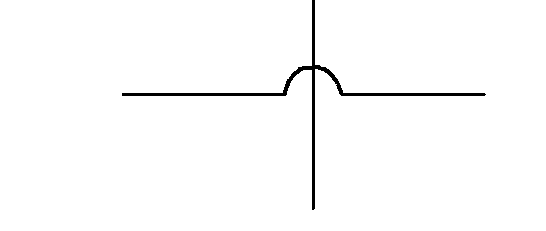

На рис. 4.6 представлений приклад виконання перетину ліній.
Рисунок 4.6 – Виконання перетину ліній

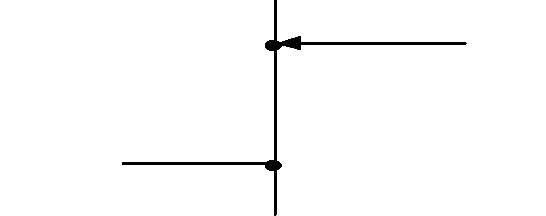

Дві або більше вхідні лінії можуть з’єднуватися в одну вихідну. Якщо дві чи більше ліній з’єднуються в одну лінію, місце об'єднання повинне бути зміщено, як показано на рисунку 4.7.
Рисунок 4.7 – Виконання з’єднання ліній
Лінії в схемах повинні підходити до символу або ліворуч, або зверху, а виходити або праворуч, або знизу. Лінії повинні бути спрямовані до центру символу.

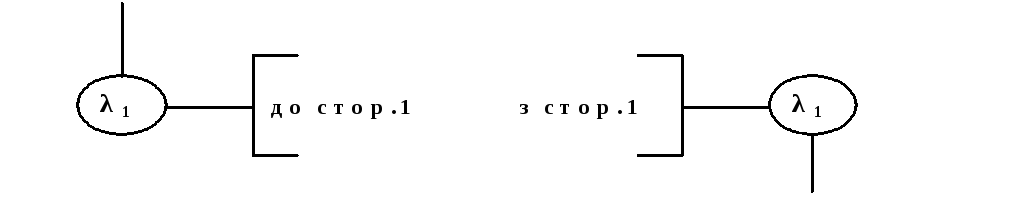

При необхідності лінії в схемах варто розривати для запобігання зайвих перетинів або занадто довгих ліній, і так само, якщо схема складається з декількох сторінок. Посилання до сторінок можуть бути наведені разом із символом коментарю для їхніх з'єднувачів.
Рисунок 4.8 – Виконання посилань до сторінок
4.5.4 Вимоги до оформлення плакатів
Демонстраційні плакати виконуються без штампу відповідно до ГОСТ 2.605-68. Плакати виконуються на аркушах формату А1 відповідно до вимог до оформлення ілюстрацій (див. пункт 4.2.3).
Крім того, плакати:
не мають основних написів і обмежувальних ліній, що є обов'язковими для креслень;
обов'язково містять заголовки, які розміщуються у верхній частині аркушу;
розміри букв, цифр та їх шрифт не обмежуються, але за умови, щоб вони добре читалися на відстані двох-трьох метрів;
можуть використовуватися кольорові олівці, гуаш, фломастери тощо. Наприклад, чорний, синій і червоний колір на аркуші «Техніко-економічні показники програми» для загальних заголовків, показників базової та розробленої програми відповідно;
зображення можуть виконуватися в ізометрії.
Загальною вимогою до цих матеріалів є їхня стильова єдність у роботі та строгість у виконанні. Оформлення демонстраційних плакатів, які містять результати розрахунків та досліджень, має бути ретельно обміркованим. Необхідно досягти такого рівня ілюстрації, коли зміст плакату зрозумілий без багатослівних додаткових пояснень.
4.6 Вимоги до оформлення програмних документів
Номенклатура розроблюваних ПД передбачена стандартом ГОСТ 19.101-77 та повинна відповідати ЗДП та ТЗ на проектування.
Загальні вимоги до складу і структури ПД встановлено у відповідності до ГОСТ 19.105-78; вимоги до оформлення друкованих ПД у ГОСТ 19.106-78; вимоги до оформлення листів затвердження ПД, які в текстовому вигляді входять в структуру додатків до ПЗ, встановлено у ГОСТ 19.104-78.
