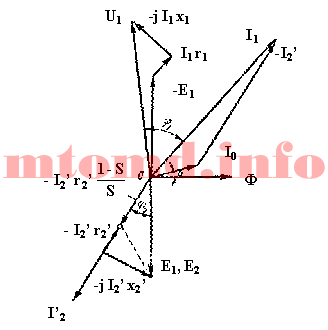

30. Уравнение и векторная диаграмма асинхронного двигателя Векторная диаграмма асинхронного двигателя

33. Рабочие характеристики асинхронных двигателей

Рабочими характеристиками называют графические зависи­мости частоты вращения п₂ (или скольжения s),момента на валу М₂ , тока статора I₁ , коэффициента полезного действия η и cos φ₁от полезной мощности Р₂ при U₁ = const и f₁ = const. Их определяют экспериментально или путем расчета по схеме замещения или круговой диаграмме.

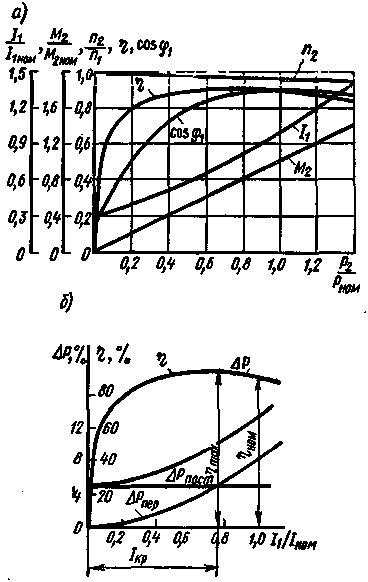

Примерный вид рабочих характеристик асинхронного двигателя показан на рис. 4.25. Частота вращения, ток статора, момент на валу, потребляемая и полезная мощности приведены на графике в относительных единицах. Рабочие характеристики строят только для зоны практически устойчивой работы двигателя, т. е. до скольжения (1,1 ÷ l,2)s_ном .

36.Зависимость вращающего момента от скольжения.

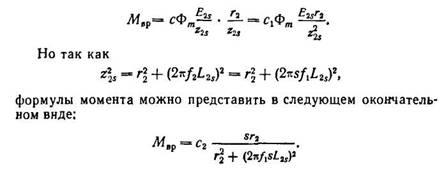

Из последнего выражения видно, что вращающий момент асинхронного двигателя зависит от скольжения. На фиг. 224 изображена кривая А зависимости вращающего момента двигателя от скольжения. Из кривой видно, что в момент пуска, когда s=l и n = 0, вращающий момент двигателя невелик. Это объясняется тем, что в момент пуска частота тока в обмотке ротора наибольшая и индуктивное сопротивление обмотки велико. Вследствие этого cos имеет малое значение (по-

рядка 0,1—0,2). Поэтому, несмотря на большую величину пускового тока, пусковой вращающий момент будет небольшим.

При некотором скольжении S₁ вращающий момент двигателя будет иметь максимальное значение. При дальнейшем уменьшении скольжения или, иначе говоря, при даль, нейшем увеличении скорости вращения двигателя его момент будет быстро умень-

шаться и при скольжении s = 0 момент вращения двигателя бу- • дет также равен нулю.

Следует оговориться, что у асинхронного двигателя скольжение, равное нулю, практически быть не может. Это возможно лишь в том случае, если ротору сообщить извне вращающий момент в сторону вращения поля статора.

Пусковой момент можно увеличить, если в момент пуска уменьшить сдвиг фаз между током и э. д. с. ротора. Из формулы

видно, что если при постоянном индуктивном сопротивлении обмотки ротора увеличить активное сопротивление, то и сам угол будут уменьшаться, что приведет к тому, что и вращающий момент двигателя станут больше. Этим пользуются на практике для увеличения пускового вращающего момента двигателя. В момент пуска в цепь ротора вводят активное сопротивление (пусковой реостат), которое затем выводят, как только двигатель увеличит скорость. Увеличение пускового момента приводит к тому, что максимальный вращающий момент двигателя получается при большем скольжении (точка S₂ кривой B на фиг. 224). Путем увеличения активного сопротивления цепи ротора при пуске можно добиться того, что максимальный вращающий момент будет в момент пуска (s = 1 кривой С). Вращающий момент асинхронного двигателя пропорционален квадрату напряжения, поэтому даже небольшое уменьшение напряжения сопровождается резким уменьшением вращающего момента.
