Лабораторная работа № 7 Создание ассоциативных чертежей
Цель работы: Формирование чертежей на основе трехмерной модели
Задание 7.1. Создать чертеж детали Кронштейн (рис. 7.1) на основе его трехмерной модели.
Рис. 7.1
Требуемые действия и комментарии |
Иллюстрации |
Создание рабочего чертежа детали Кронштейн с модели детали | |
Запустите КОМПАС–3D V10. Из меню кнопки Создать на Стандартной панели выберите пункт Чертеж |
|
Рабочий чертеж детали выполняется на формате А3 горизонтальной ориентации. Для переопределения формата выберите из контекстного меню команду Параметры текущего чертежа… и выполните необходимые настройки чертежа |
|
Для создания ассоциативного чертежа выполните команду Вставка/Вид с модели/Стандартные.... В окне диалога открыть файл Кронштейн.m3D и нажать кнопку ОК |
|

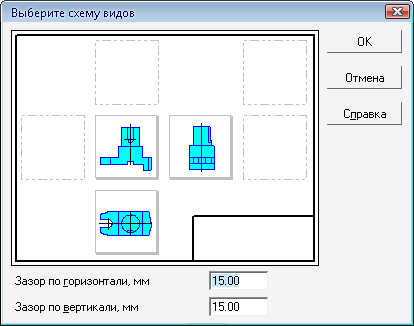

На вкладке Параметры выполните команду Схема видов. В окне диалога Выберите схему видов задайте вид спереди, сверху и слева, нажмите кнопку ОК. Укажите положение точки привязки изображения – начала координат главного вида. В чертеж будут вставлены выбранные виды модели. В основную надпись чертежа будут вставлены обозначение, наименование, масса изделия |
|
Для выполнения разреза сделайте текущим вид сверху. Нажмите кнопку Линия разреза на панели Обозначение. Укажите в окне чертежа обозначение секущей плоскости, постройте линию разреза и укажите направление взгляда. На экране появится фантом в виде габаритного прямоугольника. Укажите положение точки привязки изображения. Система создаст ступенчатый разрез |
|
Оформите чертеж: проставьте необходимые размеры, заполните основную надпись |
|
Контрольные вопросы:
1. Перечислите последовательность формирования ассоциативного чертежа на основе трехмерной модели?
2. Как выполняется разрез/сечение на ассоциативных чертежах?
Лабораторная работа № 8 Выполнение самостоятельной работы
Цель работы: Решение инженерных задач методами двухмерной и трехмерной графики
Форма отчета – электронные варианты выполненных заданий
Варианты заданий для самостоятельного построения чертежей методами двухмерной и трехмерной графики даны в таблице 8.1
Таблица 8.1
Варианты заданий |
Задание |
Задания варианта 1 | |
1.1 |
Выполнить построение детали Фланец. Вид спереди заменить соединением половины вида и половины разреза. Проставить недостающие размеры |
1.2 |
Создать трехмерную модель детали согласно приведенной иллюстрации. Получить на основании ее 3Dмодели рабочий чертеж детали и оформить его |
1.3 |
Создать трехмерную модель детали согласно приведенной иллюстрации. Получить на основании ее 3Dмодели рабочий чертеж детали и оформить его |
1.4 |
Создать трехмерную модель детали согласно приведенной иллюстрации. Получить на основании ее 3Dмодели рабочий чертеж детали и оформить его |
Варианты заданий |
Задание |
Задания варианта 2 | |
2.1
|
Выполнить построение детали Фланец. Вид спереди заменить соединением половины вида и половины разреза. Проставить недостающие размеры |
2.2
|
Создать трехмерную модель детали согласно приведенной иллюстрации. Получить рабочий чертеж детали с ее 3D модели |
2.3 |
Создать трехмерную модель детали согласно приведенной иллюстрации. Получить рабочий чертеж детали с ее 3D модели |
2.4 |
Создать трехмерную модель детали согласно приведенной иллюстрации. Получить рабочий чертеж детали с ее 3D модели |
Варианты заданий |
Задание |
Задания варианта 3 | |
3.1 |
Создать трехмерную модель детали согласно приведенной иллюстрации. Получить рабочий чертеж детали с ее 3D модели |
3.2 |
Создать трехмерную модель детали согласно приведенной иллюстрации. Получить рабочий чертеж детали с ее 3D модели |
3.3 |
Создать трехмерную модель детали согласно приведенной иллюстрации. Получить рабочий чертеж детали с ее 3D модели |
