Тема 2. Пересечение поверхностей.
По теме 4 следует решить две задачи на построение линий пересечения поверхностей.
К моменту выполнения задания должны быть проработаны все темы рабочей программы. Одна из задач темы 2 решается способом вспомогательных секущих плоскостей уровня, другая задача - способом сфер.

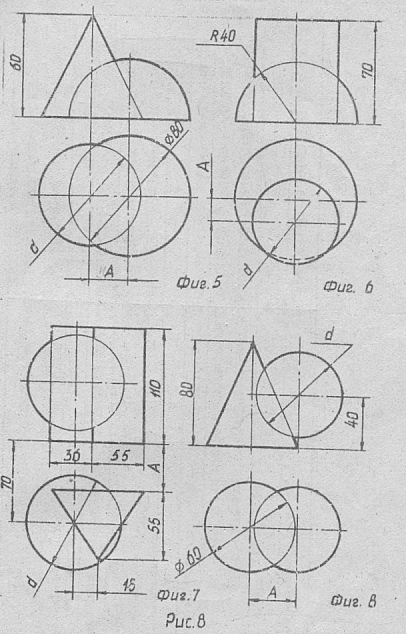

Форма и размеры геометрических тел для первой задачи выбираются по рис. 7 или 8 и табл. 6, а для второй задачи - по рис. 9 или 10 и табл. 7 в соответствии с номером варианта. Обе задачи решаются на одном листе форма А3. Размеры тел на чертежах не приводятся.
Построение линии пересечения заданных тел следует начинать с построения опорных точек искомой кривой. Такими точками являются:
1) точки, проекции которых лежат на проекциях контурных образующих (очерках) заданных тел;
2) «крайние» точки - правые и левые, наивысшие и наинизшие, ближайшие и наиболее удаленные.
Все построенные проекции точек, принадлежащих линии пересечения, должны иметь на чертеже соответствующие обозначения.
Все линии построения опорных и промежуточных точек на чертеже необходимо сохранять и выполнять сплошными тонкими линиями.
Таблица 6.
Номер варианта |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
фигура |
1 | |||||||||||
d, мм |
60 |
70 |
80 |
60 |
70 |
80 |
60 |
70 |
80 |
60 |
70 |
80 |
А, мм |
15 |
15 |
15 |
20 |
20 |
20 |
25 |
25 |
25 |
30 |
30 |
30 |
Продолжение таблицы 6
Номер варианта |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
фигура |
2 | ||||||||||||
d, мм |
40 |
50 |
60 |
50 |
60 |
40 |
50 |
60 |
50 |
60 |
40 |
50 |
60 |
А, мм |
30 |
30 |
30 |
35 |
35 |
40 |
40 |
40 |
45 |
45 |
50 |
50 |
50 |
Продолжение таблицы 6
Номер варианта |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
фигура |
3 | |||||||||||
d, мм |
40 |
50 |
60 |
40 |
50 |
60 |
40 |
50 |
60 |
40 |
50 |
60 |
А, мм |
10 |
10 |
10 |
15 |
15 |
15 |
20 |
20 |
20 |
25 |
25 |
25 |
Продолжение таблицы 6
Номер варианта |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
49 |
50 |
фигура |
4 | ||||||||||||
d, мм |
60 |
70 |
80 |
70 |
80 |
60 |
70 |
80 |
70 |
80 |
60 |
70 |
80 |
А, мм |
30 |
30 |
30 |
35 |
35 |
40 |
40 |
40 |
45 |
45 |
50 |
50 |
50 |
Продолжение таблицы 6
Номер варианта |
51 |
52 |
53 |
54 |
55 |
56 |
57 |
58 |
59 |
60 |
61 |
62 |
фигура |
5 | |||||||||||
d, мм |
60 |
70 |
80 |
60 |
70 |
80 |
60 |
70 |
80 |
60 |
70 |
80 |
А, мм |
20 |
20 |
20 |
30 |
30 |
30 |
35 |
35 |
35 |
40 |
40 |
40 |
Продолжение таблицы 6
Номер варианта |
63 |
64 |
65 |
66 |
67 |
68 |
69 |
70 |
71 |
72 |
73 |
74 |
75 |
фигура |
6 | ||||||||||||
d, мм |
40 |
50 |
60 |
50 |
60 |
40 |
50 |
60 |
50 |
60 |
40 |
50 |
60 |
А, мм |
10 |
10 |
10 |
15 |
15 |
20 |
20 |
20 |
25 |
25 |
30 |
30 |
30 |
Продолжение таблицы 6
Номер варианта |
76 |
77 |
78 |
79 |
80 |
81 |
82 |
83 |
84 |
85 |
86 |
87 |
фигура |
7 | |||||||||||
d, мм |
70 |
80 |
90 |
70 |
80 |
90 |
70 |
80 |
90 |
70 |
80 |
90 |
А, мм |
30 |
30 |
30 |
35 |
35 |
35 |
40 |
40 |
40 |
50 |
50 |
50 |
Продолжение таблицы 6
Номер варианта |
88 |
89 |
90 |
91 |
92 |
93 |
94 |
95 |
96 |
97 |
98 |
99 |
100 |
фигура |
8 | ||||||||||||
d, мм |
50 |
60 |
70 |
60 |
70 |
50 |
60 |
70 |
60 |
70 |
50 |
60 |
70 |
А, мм |
10 |
10 |
10 |
15 |
15 |
20 |
20 |
20 |
25 |
25 |
30 |
30 |
30 |
Таблица 7.
Номер варианта |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
фигура |
1 | |||||||||||
d, мм |
70 |
75 |
80 |
70 |
75 |
80 |
70 |
75 |
80 |
70 |
75 |
80 |
А, мм |
95 |
95 |
95 |
100 |
100 |
100 |
100 |
105 |
105 |
105 |
110 |
110 |
Продолжение таблицы 7
Номер варианта |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
фигура |
2 | ||||||||||||
d, мм |
70 |
80 |
90 |
70 |
90 |
70 |
80 |
90 |
80 |
90 |
70 |
80 |
90 |
А, мм |
55 |
55 |
55 |
65 |
58 |
60 |
60 |
60 |
65 |
65 |
70 |
70 |
70 |
Продолжение таблицы 7
Номер варианта |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
фигура |
3 | |||||||||||
d, мм |
20 |
30 |
40 |
20 |
30 |
40 |
20 |
30 |
40 |
20 |
30 |
40 |
А, мм |
30 |
30 |
30 |
35 |
35 |
35 |
40 |
40 |
40 |
50 |
50 |
50 |
Продолжение таблицы 7
Номер варианта |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
49 |
50 |
фигура |
4 | ||||||||||||
d, мм |
85 |
90 |
95 |
100 |
105 |
85 |
90 |
95 |
100 |
105 |
85 |
90 |
105 |
αº |
30 |
30 |
30 |
30 |
30 |
45 |
45 |
45 |
45 |
45 |
50 |
50 |
50 |
Продолжение таблицы 7
Номер варианта |
51 |
52 |
53 |
54 |
55 |
56 |
57 |
58 |
59 |
60 |
61 |
62 |
фигура |
5 | |||||||||||
d, мм |
30 |
40 |
50 |
60 |
30 |
40 |
50 |
60 |
30 |
40 |
50 |
60 |
αº |
35 |
35 |
35 |
35 |
45 |
45 |
45 |
45 |
55 |
55 |
55 |
55 |
Продолжение таблицы 7
Номер варианта |
63 |
64 |
65 |
66 |
67 |
68 |
69 |
70 |
71 |
72 |
73 |
74 |
75 | ||||
фигура |
6 | ||||||||||||||||
d, мм |
65 |
65 |
65 |
65 |
65 |
70 |
70 |
70 |
70 |
70 |
75 |
75 |
75 | ||||
d1, мм |
90 |
95 |
100 |
105 |
110 |
90 |
95 |
100 |
105 |
110 |
90 |
100 |
110 |
Продолжение таблицы 7
Номер варианта |
76 |
77 |
78 |
79 |
80 |
81 |
82 |
83 |
84 |
85 |
86 |
87 | |||
фигура |
7 | ||||||||||||||
d, мм |
80 |
80 |
80 |
80 |
90 |
90 |
90 |
90 |
100 |
100 |
100 |
100 | |||
d1, мм |
55 |
60 |
65 |
70 |
55 |
60 |
65 |
70 |
55 |
60 |
65 |
70 |
Продолжение таблицы 7
Номер варианта |
88 |
89 |
90 |
91 |
92 |
93 |
94 |
95 |
96 |
97 |
98 |
99 |
100 |
фигура |
8 | ||||||||||||
d, мм |
80 |
85 |
90 |
95 |
100 |
80 |
85 |
90 |
95 |
100 |
80 |
90 |
100 |
d1, мм |
75 |
75 |
75 |
75 |
75 |
85 |
85 |
85 |
85 |
85 |
95 |
95 |
94 |

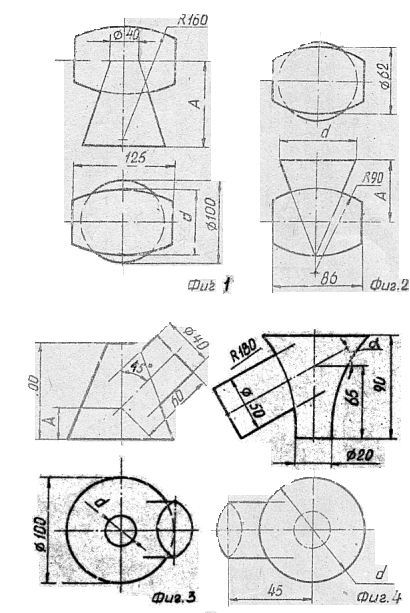

Рис. 9

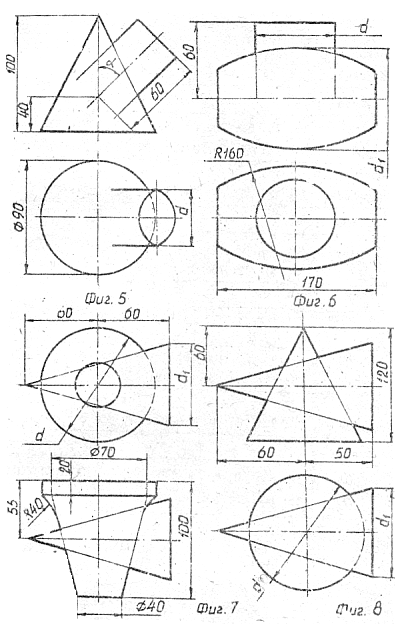

Рис. 10
Рассмотрим примеры решения задач, предложенных по теме 2.
Пример 1.

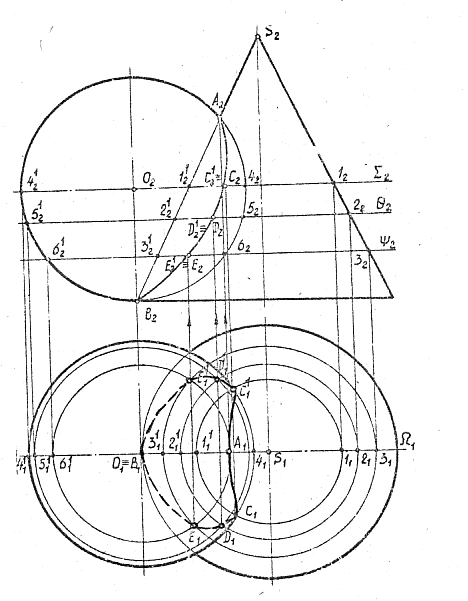

Построить линию пересечения поверхностей двух геометрических тел - конуса и сферы - способом вспомогательных секущих плоскостей уровня (см. рис. 11).
Рис. 11
При решении задач данным способом необходимо удачно выбрать секущие плоскости. Вспомогательные секущие плоскости следует выбирать с таким расчетом, чтобы они рассекали заданные тела по наиболее простым линиям с точки зрения графических построений (прямым или окружностям). В данной задаче использованы горизонтальные плоскости.
Построение линии пересечения следует начинать с нахождения опорных точек. Точка А (А1, А2) является наивысшей точкой линии пересечения, точка В(В1,В2) – наинизшей точкой линии пересечения. Обе эти точки могут быть найдены с помощью фронтальной плоскости Ω (Ω1) в пересечении фронтальных очерков обеих поверхностей.
Точки С (С1, С2) и С1(С11, С21) определяются с помощью горизонтальной плоскости Σ (Σ2) и являются точками границы видимости линии пересечения на горизонтальной плоскости проекций. Плоскость Σ (Σ2) рассекает обе поверхности по окружностям: поверхность конуса по окружности диаметра 1-11 (11 - 111, 12 – 121), а поверхность сферы по окружности диаметра 4 – 41 (41 – 411, 42 – 421). В пересечении этих окружностей и получается точки С (С1, С2) и С1 (С11, С21). Сначала находятся их горизонтальные проекции С1 и С11, а затем по линиям связи и фронтальные С2 и С21.
Промежуточные точки D (D1,D2), D1 (D11,D21), и Е (Е1,Е2). Е1 (Е11,Е21) находятся с помощью горизонтальных плоскостей Θ (Θ2) и Ψ (Ψ2), которые также рассекают обе поверхности по окружностям. При пересечении соответствующих окружностей получаем точки D (D1,D2), D1 (D11,D21), Е (Е1,Е2), Е1 (Е11,Е21).
Полученные точки A, B, C, D, E принадлежат линии пересечения. Они последовательно соединяются между собой на горизонтальной и фронтальной проекциях тел с учетом видимости.
Пример 2.
Построить линию пересечения поверхностей двух геометрических тел - усеченного конуса и цилиндра - способом концентрических сфер (см. рис. 12).
Этот способ может быть использован лишь при наличии следующих трех условий:
пересекающиеся поверхности - поверхности вращения;
их оси пересекаются;
поверхности имеют общую плоскость симметрии, параллельную одной из плоскостей проекций.
Рассматриваемая задача удовлетворяет всем вышеизложенным условиям.
При решении этой задачи первоначально строится фронтальная проекция линии пересечения, а затем горизонтальная, так как общая плоскость симметрии обеих поверхностей параллельна фронтальной плоскости проекций.
Построение линии пересечения поверхностей следует начинать с нахождения опорных точек.
Точка А (А1, А2) является высшей точкой линии пересечения, точка В (В1,В2) - наинизшей точкой линии пересечения. Эти точки могут быть найдены с помощью фронтальной плоскости Ω (Ω1), которая и является общей плоскостью симметрии. Первоначально определяются фронтальные проекции этих точек А2 и В2 в пересечении фронтальных очерков обеих поверхностей, а затем по линиям связи и их горизонтальные проекции А1 и В1. Промежуточные точки, принадлежащие линии пересечения, находятся с помощью вспомогательных секущих сфер. Центр этих сфер располагается в точке О (О1, О2).
Проводится сфера (см. рис. 12) минимального радиуса О-1, его фронтальная проекция О2-12, так чтобы она касалась одной из поверхностей - поверхности конуса (в данном случае) и пересекала бы другую поверхность - поверхность цилиндра.
Эта сфера, будучи соосной с поверхностями конуса и цилиндра, пересекает их по окружностям: конус рассекается по окружности диаметра 1-11 (11-111, 12-121), а цилиндр - по окружности диаметра 6-61 (61-611, 62-621). В пересечении этих окружностей получаются точки С(С1 , С2), С1(С11, С21) принадлежащие линии пересечения. Сначала находятся их фронтальные проекции С21 и С2, а затем с помощью линии связи и горизонтальной плоскости Ψ (Ψ2), заключающей в себе окружность диаметром 1-11 (11-111, 12-121), находятся горизонтальные проекции С1 и С11 точек С, С1. Аналогично находятся точки D (D1,D2) и D1 (D11,D21) с использованием следующей сферы.
Эта сфера рассекает конус по окружности диаметра 2-21 (21-211, 22-221), а цилиндр - по окружности диаметра 5-51 (51-511, 52-521). В пересечение этих окружностей и получаются точки D и D1. Промежуточные точки Е и Е1 находятся подобным же образом с помощью третьей сферы.
Точки М и М1 являются также опорными, так как принадлежат горизонтальному очерку цилиндра. Порядок их нахождения ясен из рис. 12.
Найденные точки последовательно соединяются между собой плавной линией на фронтальной и горизонтальной проекциях тел с учетом их видимости.
Рис. 12
