РОСТОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЙ
__________________________________________________________
ВОЕННАЯ КАФЕДРА
Тема № 11 ВУС (570102)
СРЕДСТВА МЕХАНИЗАЦИИ РАБОТ ПО СООРУЖЕНИЮ ОПОР
ЗАНЯТИЕ № 1. |
Грузоподъемные механизмы: |
|
блоки, полиспасты, тали, домкраты, лебедки. |
подполковник Сапоговский Роман Андреевич
1
Литература
1.Учебное пособие "Восстановление ИССО", 1977 г. под редакцией
Гольденберга И.Н. стр. 18-44.
2
УЧЕБНЫЕ ВОПРОСЫ
1.Грузоподъемные блоки, полиспасты тали.
2.Домкраты.
3.Лебедки.
3
1 учебный вопрос.
Грузоподъемные блоки, полиспасты и тали.
4
В грузоподъемных машинах и устройствах, а также на монтажных работах широко используются блоки. Представляют собой простейший механизм, в котором через насаженный на ось ролик перекинут канат (цепь). Для размещения каната (цепи) по ободу ролика имеется желоб (ручей).
5
6
ПОЛИСПАСТЫ.
Применяются в сочетании с лебедками и представляют собой простейшее грузоподъемное устройство, которое состоит из подвижного и неподвижного блоков и каната, последовательно огибающего ролики обоих блоков.
7
8
9

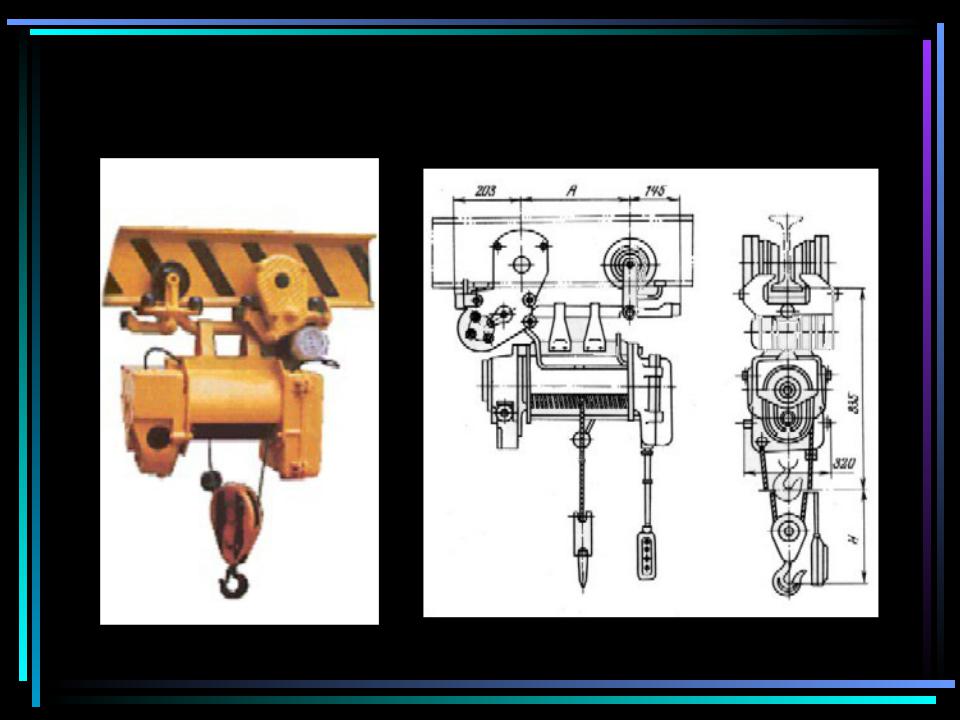

ТАЛИ . электрические
10
