8 Исследовать работу j,k–триггеров.

Рисунок 0.77 – Схема исследования J,K–триггера

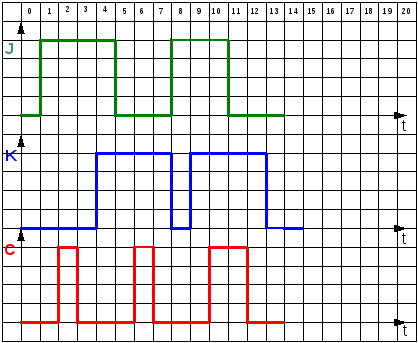

Рисунок 0.18 Диаграмма входных сигналов

Рисунок 0.19 – Временная диаграмма

9 Исследовать работу т–триггеров.

Рисунок 0.208 – Схема снятия осциллограммы работы Т–триггера

Таблица 3.11 – Состояние триггера с асинхронным R,S-управлением

Входы						Выходы			Пояснения
S	R	J	K	C
0	1	*	*	*	0		1	Асинхронная запись «0»
1	0	*	*	*	1		0	Асинхронная запись «1»
0	0	*	*	*				Режим хранения
1	1	*	*	*	0		0	Режим неопределенного управления
0	0	1	0		1		0	Синхронная запись «1»
0	0	0	1		0		1	Синхронная запись «0»
0	0	1	1					Режим двоичного счета

10 Исследовать т–триггер на основе d–триггера.

Рисунок 0.219 – Т–триггер на основе D–триггера

Таблица 3.12 – Состояние триггера с асинхронным R,S-управлением

Входы				Выходы		Пояснения
S	R	C
0	0	*	0		1	Режим неопределенного управления
0	0		1		0	Режим двоичного счета

Вывод: Исследовали работу триггеров: определили режимы работы триггеров, составили таблицы состояний и сверили их с временными диаграммами. Использование триггеров позволяет реализовывать устройства оперативной памяти. Также триггеры могут использоваться для построения некоторых цифровых устройств с памятью, таких как счётчики, преобразователи последовательного кода в параллельный или цифровые линии задержки.
